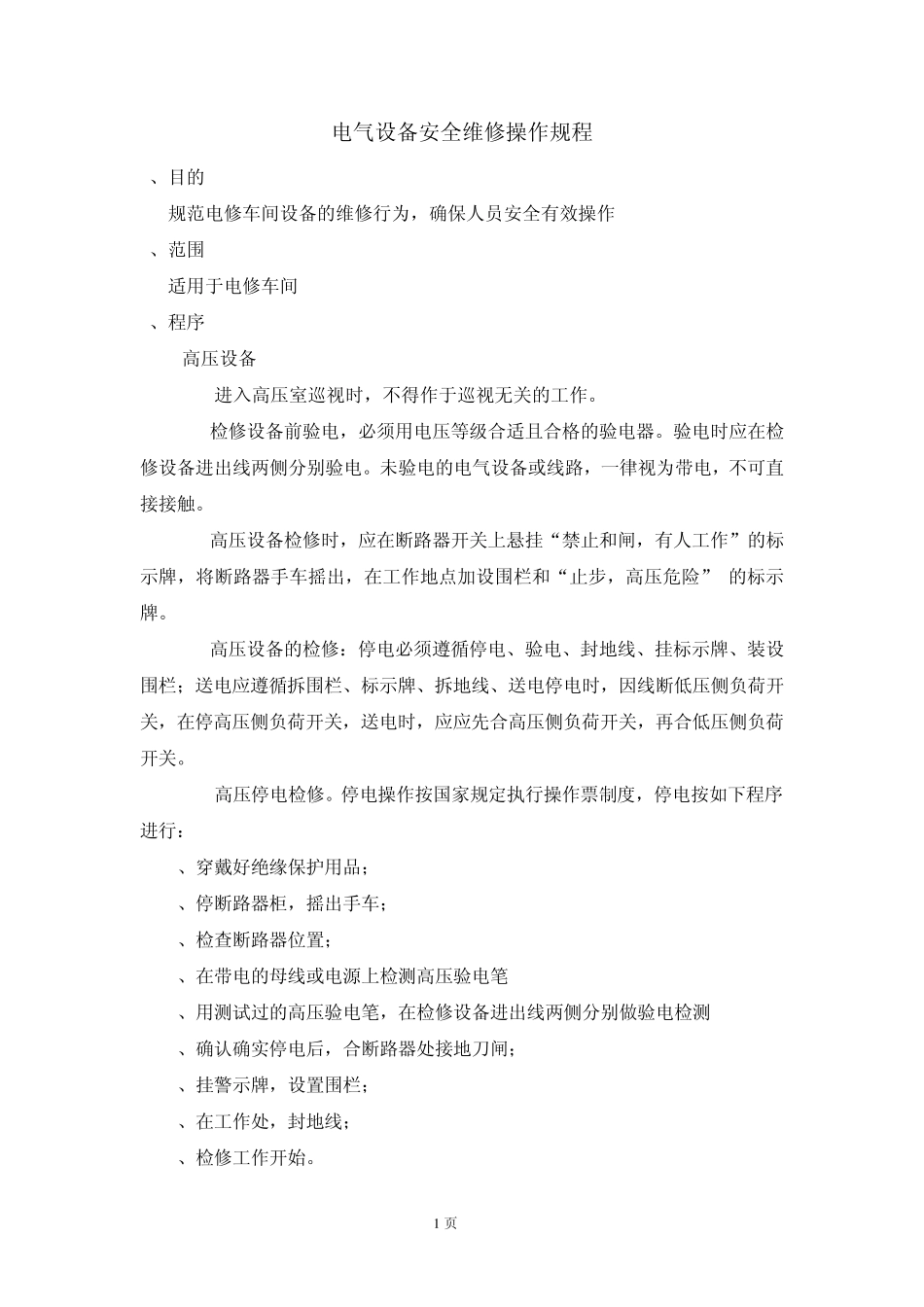

电气设备安全维修操作规程

1 页 电气设备安全维修操作规程 1、目的 规范电修车间设备的维修行为，确保人员安全有效操作 2、范围 适用于电修车间 3、程序 3.1高压设备 3.1.1 进入高压室巡视时，不得作于巡视无关的工作。 3.1.2检修设备前验电，必须用电压等级合适且合格的验电器。验电时应在检修设备进出线两侧分别验电。未验电的电气设备或线路，一律视为带电，不可直接接触。 3.1.3高压设备检修时，应在断路器开关上悬挂“禁止和闸，有人工作”的标示牌，将断路器手车摇出，在工作地点加设围栏和“止步，高压危险” 的标示牌。 3.1.4高压设备的检修：停电必须遵循停电、验电、封地线、挂标示牌、装设围栏；送电应遵循拆围栏、标示牌、拆地线、送电停电时，因线断低压侧负荷开关，在停高压侧负荷开关，送电时，应应先合高压侧负荷开关，再合低压侧负荷开关。 3.1.5 高压停电检修。停电操作按国家规定执行操作票制度，停电按如下程序进行： a、穿戴好绝缘保护用品； b、停断路器柜，摇出手车； c、检查断路器位置； d、在带电的母线或电源上检测高压验电笔 e、用测试过的高压验电笔，在检修设备进出线两侧分别做验电检测 f、确认确实停电后，合断路器处接地刀闸； g、挂警示牌，设置围栏； h、在工作处，封地线； i、检修工作开始。 2 页 3.1.6 停电检修高压时，要按先停低压后停高压的原则，送电时，按先送高压后送低压的原则。 3.1.7 高压检修后的送电 a、先检查检修区域，有无遗漏的工具及其它物品，清扫现场； b、拆除围栏、警示牌、现场地线； c、断开接地刀闸； d、再次检查作业区域，确认作业确实完成； e、穿戴好绝缘保护用品，摇进手车； f、合断路器，送电； g、验电，确认有电，送电结束。 3.2 变压器检修 3.2.1变压器检修时，不准在衣袋内带易落的物品。 3.2.2 检修前，按以上步骤停电； 3.2.3 检修 a、检查变压器的四周有无油渍，查看有无漏点； b、油箱有无漏油和渗油现象，油面是否在油标所指示的范围内，油表是否畅通，呼吸孔是否通气，呼吸器内硅胶呈蓝色； c、变压器绝缘是否合格，检查时用 1 0 0 0 或 2 5 0 0 伏摇表，测定时间不少于1 分钟，表针稳定为止。绝缘电阻每千伏不低于 1 兆欧，测定顺序为高压对地，低压对地，高低压间； d、检查变压器温度指示，是否有过超温现象； e、分接头开关位置是否正确，接触是否良好； f、瓷套管表面是否有污渍、裂痕等，表面是否清洁，套管有无松动...
