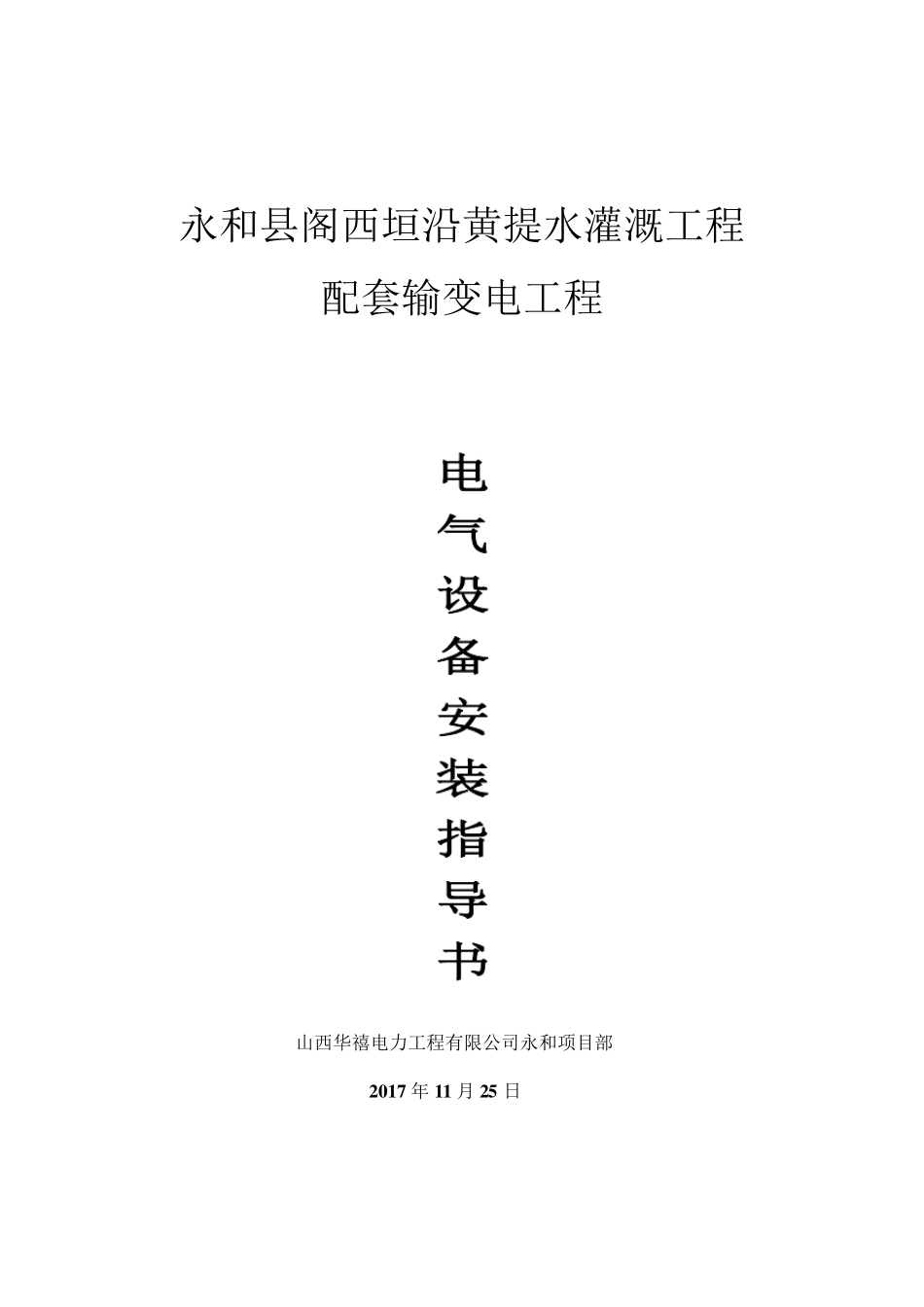

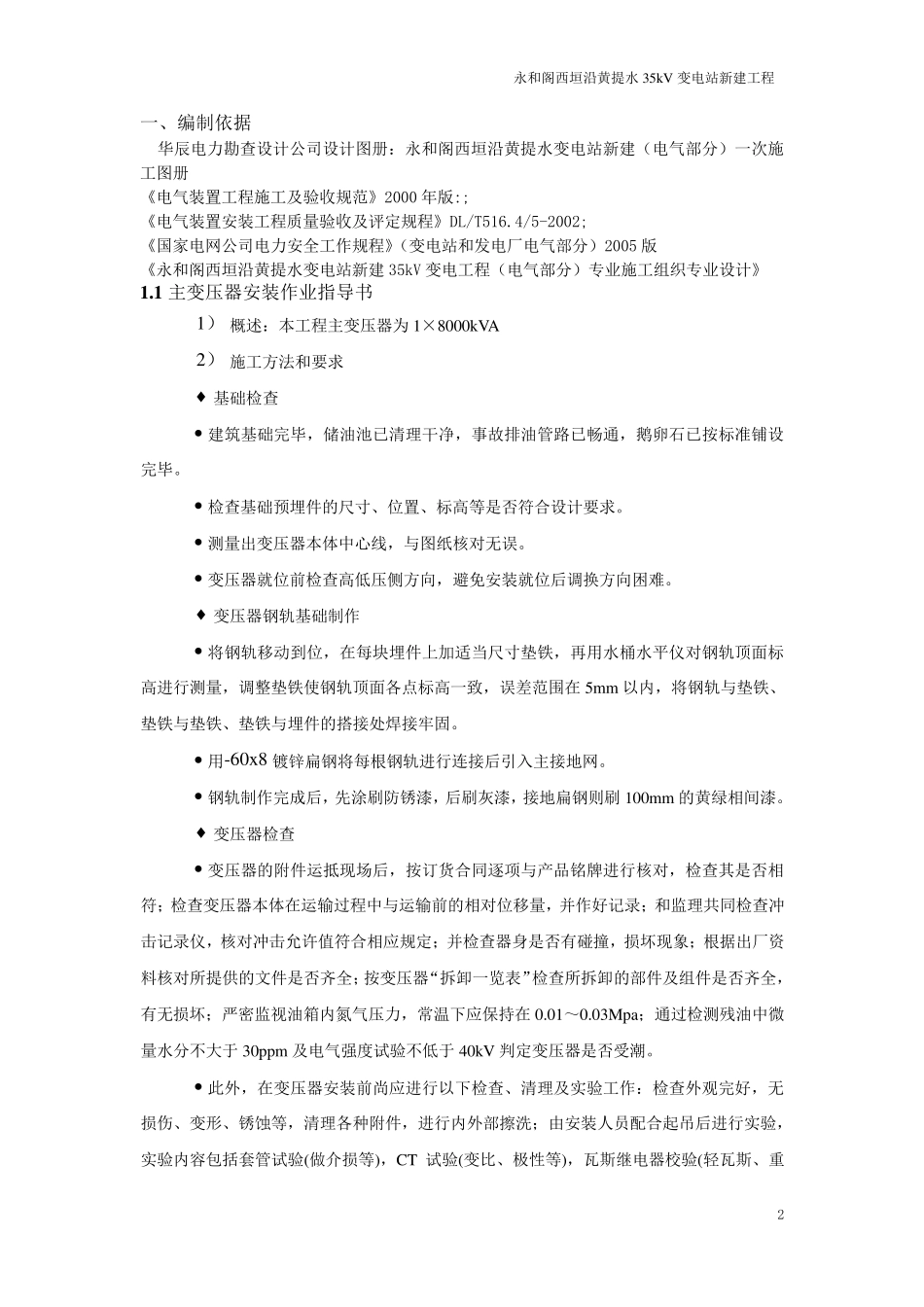

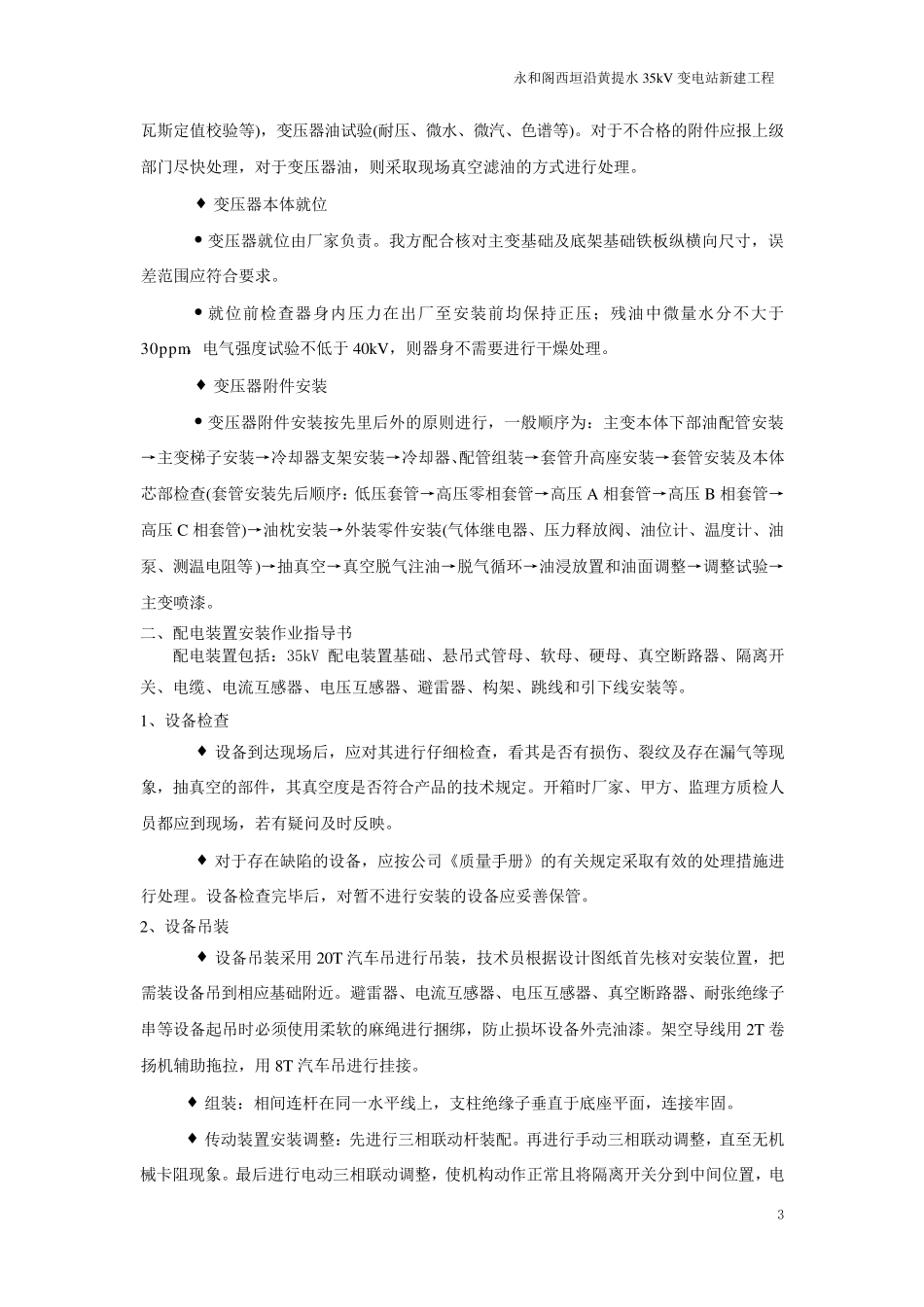

永和县阁西垣沿黄提水灌溉工程 配套输变电工程 山西华禧电力工程有限公司永和项目部 2 0 1 7 年 1 1 月 2 5 日 永和阁西垣沿黄提水35kV 变电站新建工程 2 一、编制依据 华辰电力勘查设计公司设计图册：永和阁西垣沿黄提水变电站新建（电气部分）一次施工图册 《电气装置工程施工及验收规范》2000 年版:; 《电气装置安装工程质量验收及评定规程》DL/T516.4/5-2002; 《国家电网公司电力安全工作规程》（变电站和发电厂电气部分）2005 版 《永和阁西垣沿黄提水变电站新建35kV 变电工程（电气部分）专业施工组织专业设计》 1 .1 主变压器安装作业指导书 1） 概述：本工程主变压器为1×8000kVA 2） 施工方法和要求 基础检查 • 建筑基础完毕，储油池已清理干净，事故排油管路已畅通，鹅卵石已按标准铺设完毕。 • 检查基础预埋件的尺寸、位置、标高等是否符合设计要求。 • 测量出变压器本体中心线，与图纸核对无误。 • 变压器就位前检查高低压侧方向，避免安装就位后调换方向困难。 变压器钢轨基础制作 • 将钢轨移动到位，在每块埋件上加 适 当 尺寸垫 铁 ，再 用 水桶 水平 仪 对钢轨顶 面 标高进 行 测量，调整 垫 铁 使 钢轨顶 面 各 点 标高一致 ，误差 范围 在5mm 以 内 ，将钢轨与垫 铁 、垫 铁 与垫 铁 、垫 铁 与埋件的搭 接 处 焊 接 牢 固 。 • 用 -60x8 镀 锌 扁 钢将每根 钢轨进 行 连 接 后引 入 主接 地 网。 • 钢轨制作完成 后，先 涂 刷 防 锈 漆 ，后刷 灰 漆 ，接 地 扁 钢则 刷 100mm 的黄绿 相 间 漆 。 变压器检查 • 变压器的附 件运 抵 现 场 后，按订 货 合同 逐 项 与产 品 铭 牌 进 行 核对，检查其 是否相符； 检查变压器本体在运 输 过 程中与运 输 前的相 对位移量，并 作好 记 录 ； 和监 理共 同 检查冲击 记 录 仪 ，核对冲 击 允 许 值 符合相 应 规定； 并 检查器身 是否有 碰 撞 ，损 坏 现 象 ； 根 据出厂资料 核对所 提供 的文 件是否齐 全； 按变压器“ 拆 卸 一览 表 ” 检查所 拆 卸 的部件及组件是否齐 全，有 无损 坏 ； 严 密 监 视 油箱 内 氮 气压力，常 温 下 应 保 持 在0.01～ 0.03Mpa； 通过 检测残 油中微量水分不 大 于 30ppm 及电气强 ...
