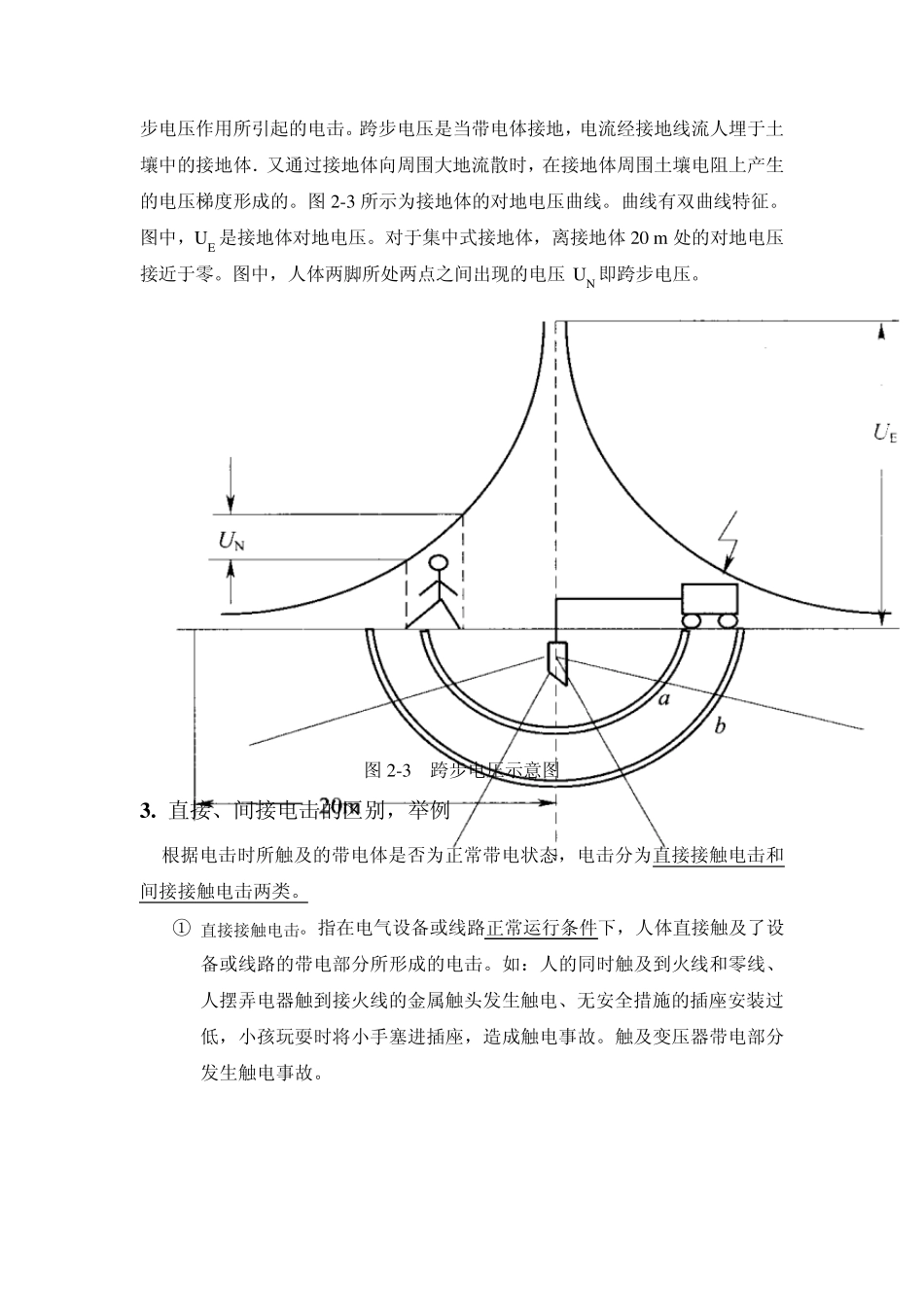

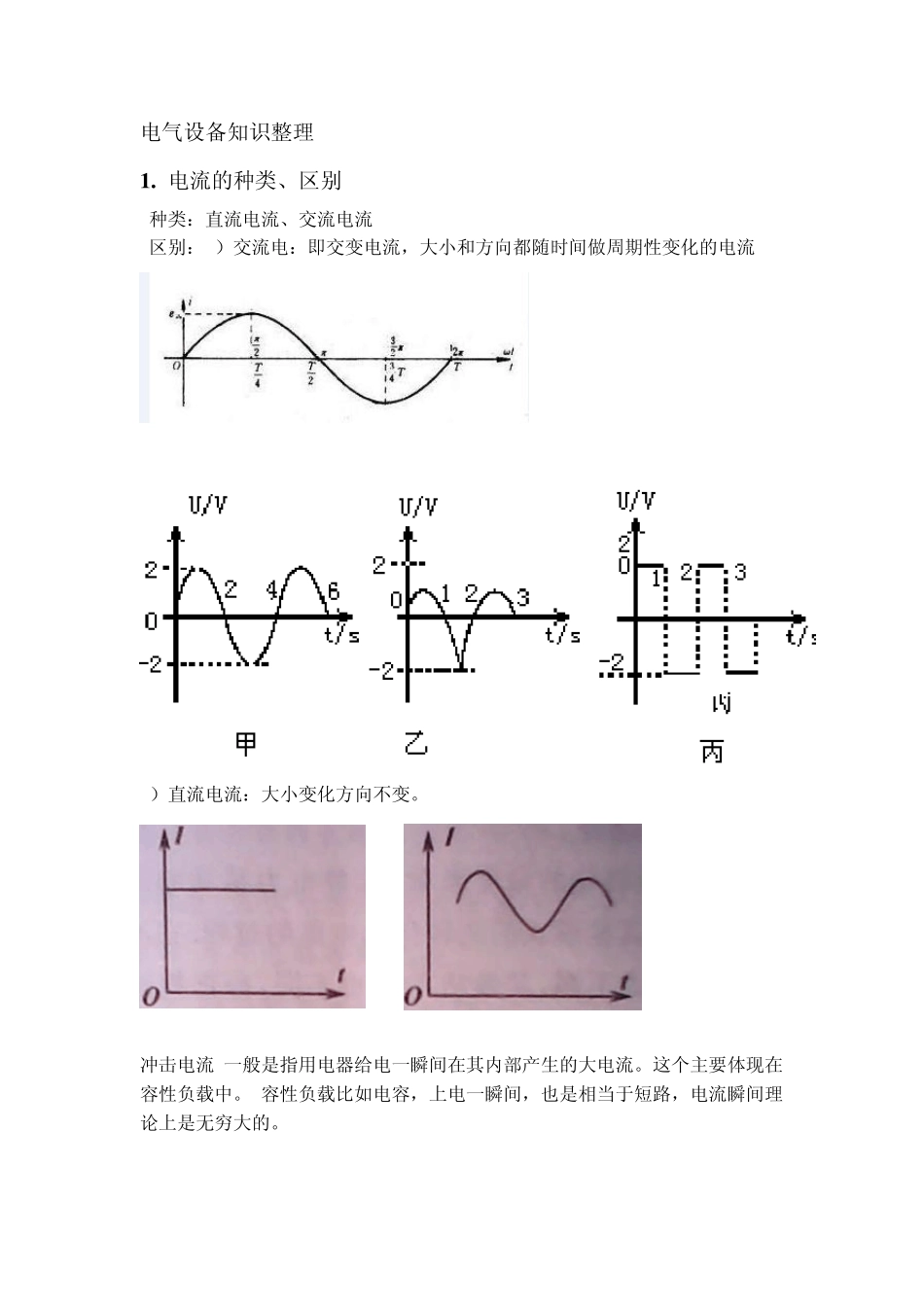

电气设备知识整理 1 . 电流的种类、区别 种类：直流电流、交流电流 区别：1）交流电：即交变电流，大小和方向都随时间做周期性变化的电流 2）直流电流：大小变化方向不变。 冲击电流:一般是指用电器给电一瞬间在其内部产生的大电流。这个主要体现在容性负载中。 容性负载比如电容，上电一瞬间，也是相当于短路，电流瞬间理论上是无穷大的。 工频就是一般的市电(工业用电)频率，在我们国家是50赫兹。工频是很低的频率。我国通常叫的工频，就是指50HZ的交流电。工频电流是电流的种类之一，也是最危险的电流之一，对人体具有很大的伤害作用。 2 . 电击方式（单相、两相、跨步）示意图 按照人体触及带电体的方式，电击可分为单相电击、两相电击和跨步电压电击三种。 ①单相电击。指人体接触到地面或其他接地导体，同时，人体另一部位触及某一相带电体所引起的电击。根据国内外的统计资料，单相电击事故占全部触电事故的70%以上。因此，防止触电事故的技术措施应将单相电击作为重点。 ②两相电击。指人体的两个部位同时触及两相带电体所引起的电击。此情况下，人体所承受的电压为线路电压，因其电压相对较高，其危险性也较大。 ③跨步电压电击。指站立或行走的人体，受到出现于人体两脚之间的电压即跨步电压作用所引起的电击。跨步电压是当带电体接地，电流经接地线流人埋于土壤中的接地体．又通过接地体向周围大地流散时，在接地体周围土壤电阻上产生的电压梯度形成的。图2-3 所示为接地体的对地电压曲线。曲线有双曲线特征。图中，UE 是接地体对地电压。对于集中式接地体，离接地体20 m 处的对地电压接近于零。图中，人体两脚所处两点之间出现的电压UN 即跨步电压。 图2-3 跨步电压示意图 3 . 直接、间接电击的区别，举例 根据电击时所触及的带电体是否为正常带电状态，电击分为直接接触电击和间接接触电击两类。 ① 直接接触电击。指在电气设备或线路正常运行条件下，人体直接触及了设备或线路的带电部分所形成的电击。如：人的同时触及到火线和零线、人摆弄电器触到接火线的金属触头发生触电、无安全措施的插座安装过低，小孩玩耍时将小手塞进插座，造成触电事故。触及变压器带电部分发生触电事故。 ②间接接触电击。指在设备或线路故障状态下，原本正常情况下不带电的设备外露司导电部分或设备以外的可导电部分变成了带电状态，人体与上述故障状态下带电的可导电部分触及而形成的电击。 如：电动机漏电、手指直接碰...
