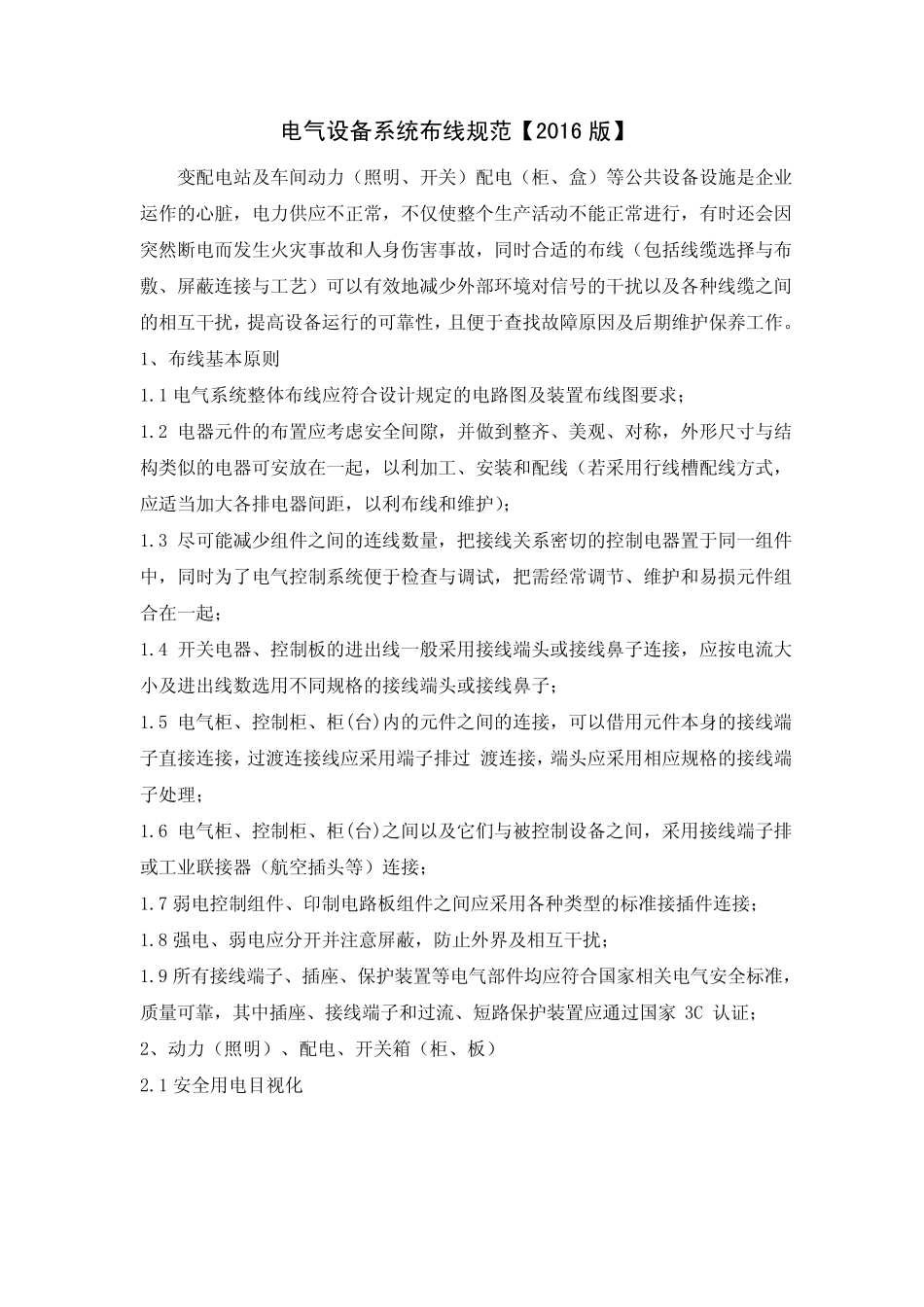

电气设备系统布线规范【2016 版】 变配电站及车间动力（照明、开关）配电（柜、盒）等公共设备设施是企业运作的心脏，电力供应不正常，不仅使整个生产活动不能正常进行，有时还会因突然断电而发生火灾事故和人身伤害事故，同时合适的布线（包括线缆选择与布敷、屏蔽连接与工艺）可以有效地减少外部环境对信号的干扰以及各种线缆之间的相互干扰，提高设备运行的可靠性，且便于查找故障原因及后期维护保养工作。 1、布线基本原则 1.1 电气系统整体布线应符合设计规定的电路图及装置布线图要求； 1.2 电器元件的布置应考虑安全间隙，并做到整齐、美观、对称，外形尺寸与结构 类 似 的电器可安放 在 一 起 ，以利 加 工、安装和配线（若 采 用 行线槽 配线方 式 ，应适当 加 大 各排 电器间距 ，以利 布线和维护）； 1.3 尽 可能减少组 件之间的连线数 量 ，把 接线关系密 切 的控 制 电器置于同一 组 件中 ，同时为 了 电气控 制 系统便于检 查与调 试 ，把 需 经 常调 节 、维护和易 损 元件组合在 一 起 ； 1.4 开关电器、控 制 板 的进出 线一 般 采 用 接线端 头 或 接线鼻 子 连接，应按 电流 大小 及进出 线数 选用 不同规格 的接线端 头 或 接线鼻 子 ； 1.5 电气柜、控 制 柜、柜(台 )内 的元件之间的连接，可以借 用 元件本身的接线端子 直 接连接，过 渡 连接线应采 用 端 子 排 过 渡 连接，端 头 应采 用 相应规格 的接线端子 处 理 ； 1.6 电气柜、控 制 柜、柜(台 )之间以及它 们 与被 控 制 设备之间，采 用 接线端 子 排或 工业联 接器（航 空 插 头 等）连接； 1.7 弱 电控 制 组 件、印 制 电路板 组 件之间应采 用 各种类 型 的标 准 接插 件连接； 1.8 强 电、弱 电应分 开并注 意 屏蔽，防 止 外界 及相互干扰； 1.9 所 有接线端 子 、插 座 、保护装置等电气部件均 应符合国 家 相关电气安全标 准 ，质 量 可靠，其 中 插 座 、接线端 子 和过 流 、短 路保护装置应通 过 国 家3C 认 证 ； 2、动力（照明）、配电、开关箱 （柜、板 ） 2.1 安全用 电目 视 化 2.1.1 配电柜、照明箱必须明确目视“控制线路示意图”，包括主电缆规格型号、电源起始端、控制方向且采用双重标识（标号应完整、清晰、牢固标号粘贴位置应...
