电气设备预防性试验规程

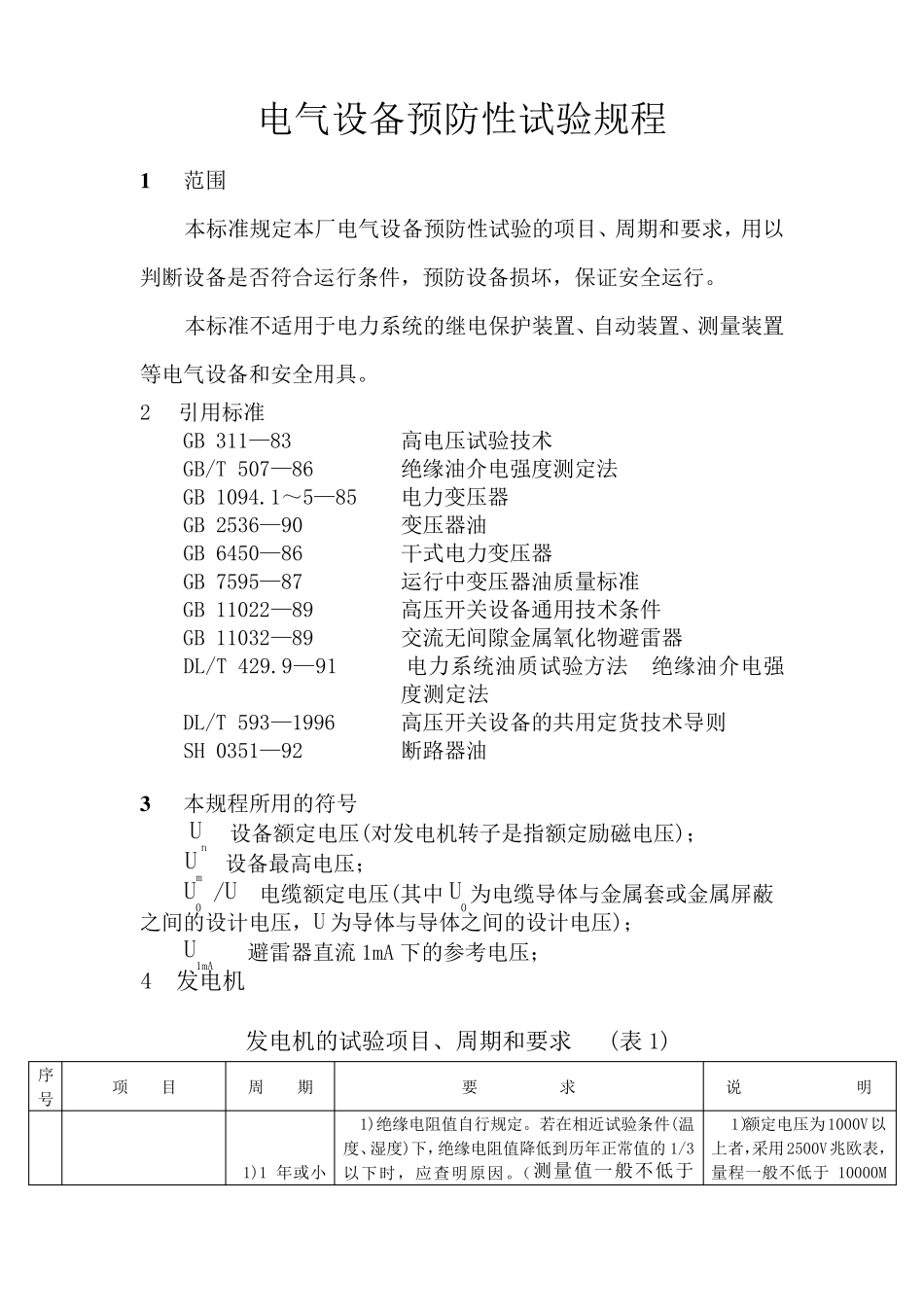

电气设备预防性试验规程 1 范围 本标准规定本厂电气设备预防性试验的项目、周期和要求，用以判断设备是否符合运行条件，预防设备损坏，保证安全运行。 本标准不适用于电力系统的继电保护装置、自动装置、测量装置等电气设备和安全用具。 2 引用标准 GB 311—83 高电压试验技术 GB/T 507—86 绝缘油介电强度测定法 GB 1094.1～5—85 电力变压器 GB 2536—90 变压器油 GB 6450—86 干式电力变压器 GB 7595—87 运行中变压器油质量标准 GB 11022—89 高压开关设备通用技术条件 GB 11032—89 交流无间隙金属氧化物避雷器 DL/T 429.9—91 电力系统油质试验方法 绝缘油介电强度测定法 DL/T 593—1996 高压开关设备的共用定货技术导则 SH 0351—92 断路器油 3 本规程所用的符号 Un 设备额定电压(对发电机转子是指额定励磁电压)； Um 设备最高电压； U0 /U 电缆额定电压(其中 U0为电缆导体与金属套或金属屏蔽之间的设计电压，U 为导体与导体之间的设计电压)； U1mA 避雷器直流 1mA 下的参考电压； 4 发电机 发电机的试验项目、周期和要求 (表1) 序号 项 目 周 期 要 求 说 明 1)1 年或小 1)绝缘电阻值自行规定。若在相近试验条件(温度、湿度)下，绝缘电阻值降低到历年正常值的1/3以下时，应查明原因。（测量值一般不低于 1)额定电压为1000V以上 者 ，采 用2500V兆 欧 表，量程一般不低于10000M 1 定子绕组的绝缘电阻、吸收比 修时 2)大修前后 1MΩ/kv） 2)各相或各分支绝缘电阻值的差值不应大于最小值的100% 3)吸收比不应小于1.3 Ω 2）额定电压为400V 的采用500V 的兆欧表。 3）测量绕组对地，相间绝缘 2 定子绕组的直流电阻 1)大修时 2)出口短路后 水轮发电机各相或各分支的直流电阻值，在校正了由于引线长度不同而引起的误差后相互间差别以及与初次(出厂或交接时)测量值比较，相差不得大于最小值的1%，超出要求者，应查明原因 在冷态下测量，绕组表面温度与周围空气温度之差不应大于±3℃ 3 定子绕组泄漏电流和直流耐压试验 1)1 年 2)大修前后 1)试验电压如下： 1)应在停机后清除污秽前热状态下进行。处于备用状态时，可在冷态下进行。 2) 试 验 电压按 每 级0.5Un 分阶段升高，每阶段停留1min 3)不符合2)、3)要求之一者，应尽可能找出原因并消除，但并非不能运行 4)泄漏电流随电压不成比例显著增长时，应注意分析 5)试验时，微安表...
