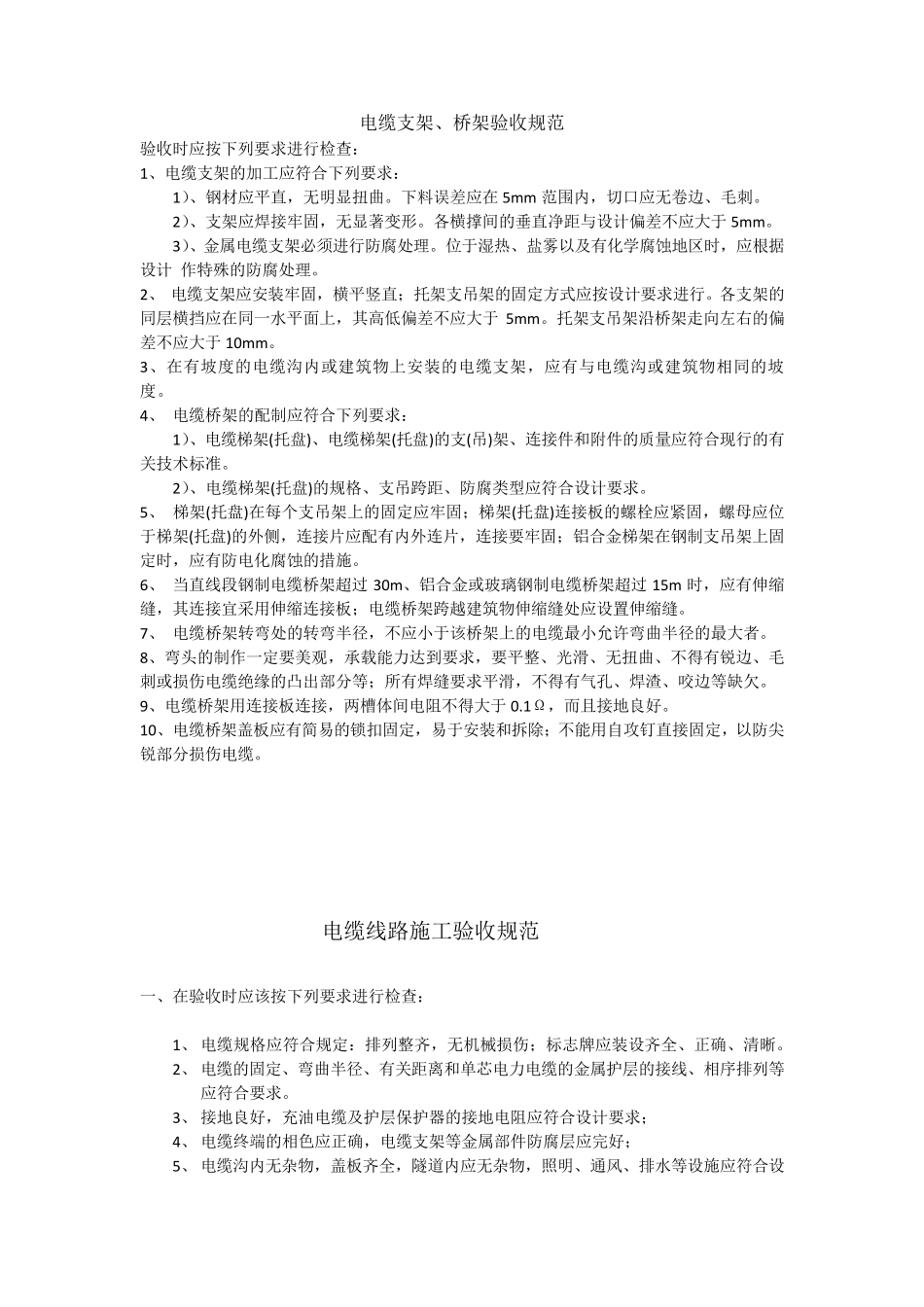

电缆支架、桥架验收规范 验收时应按下列要求进行检查： 1、电缆支架的加工应符合下列要求： 1）、钢材应平直，无明显扭曲。下料误差应在 5m m 范围内，切口应无卷边、毛刺。 2）、支架应焊接牢固，无显著变形。各横撑间的垂直净距与设计偏差不应大于 5m m 。 3）、金属电缆支架必须进行防腐处理。位于湿热、盐雾以及有化学腐蚀地区时，应根据设计 作特殊的防腐处理。 2、 电缆支架应安装牢固，横平竖直；托架支吊架的固定方式应按设计要求进行。各支架的同层横挡应在同一水平面上，其高低偏差不应大于 5m m 。托架支吊架沿桥架走向左右的偏差不应大于 10m m 。 3、在有坡度的电缆沟内或建筑物上安装的电缆支架，应有与电缆沟或建筑物相同的坡度。 4、 电缆桥架的配制应符合下列要求： 1）、电缆梯架(托盘)、电缆梯架(托盘)的支(吊)架、连接件和附件的质量应符合现行的有关技术标准。 2）、电缆梯架(托盘)的规格、支吊跨距、防腐类型应符合设计要求。 5、 梯架(托盘)在每个支吊架上的固定应牢固；梯架(托盘)连接板的螺栓应紧固，螺母应位于梯架(托盘)的外侧，连接片应配有内外连片，连接要牢固；铝合金梯架在钢制支吊架上固定时，应有防电化腐蚀的措施。 6、 当直线段钢制电缆桥架超过30m 、铝合金或玻璃钢制电缆桥架超过15m 时，应有伸缩缝，其连接宜采用伸缩连接板；电缆桥架跨越建筑物伸缩缝处应设置伸缩缝。 7、 电缆桥架转弯处的转弯半径，不应小于该桥架上的电缆最小允许弯曲半径的最大者。 8、弯头的制作一定要美观，承载能力达到要求，要平整、光滑、无扭曲、不得有锐边、毛刺或损伤电缆绝缘的凸出部分等；所有焊缝要求平滑，不得有气孔、焊渣、咬边等缺欠。 9、电缆桥架用连接板连接，两槽体间电阻不得大于 0.1Ω，而且接地良好。 10、电缆桥架盖板应有简易的锁扣固定，易于安装和拆除；不能用自攻钉直接固定，以防尖锐部分损伤电缆。 电缆线路施工验收规范 一、在验收时应该按下列要求进行检查： 1、 电缆规格应符合规定：排列整齐，无机械损伤；标志牌应装设齐全、正确、清晰。 2、 电缆的固定、弯曲半径、有关距离和单芯电力电缆的金属护层的接线、相序排列等应符合要求。 3、 接地良好，充油电缆及护层保护器的接地电阻应符合设计要求； 4、 电缆终端的相色应正确，电缆支架等金属部件防腐层应完好； 5、 电缆沟内无杂物，盖板齐全，隧道内应无杂物，照明、通风、排水等设施应符合设...
