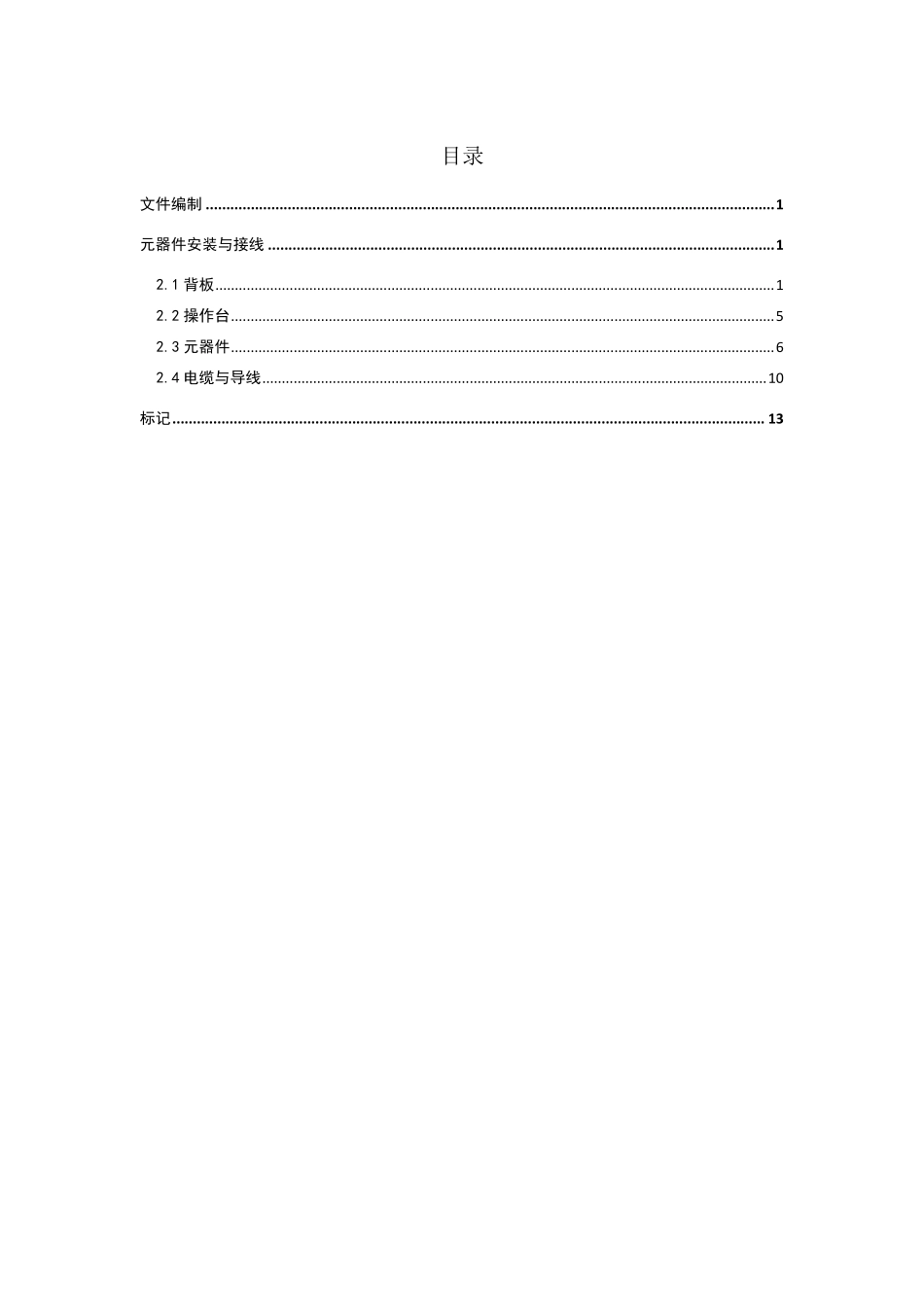

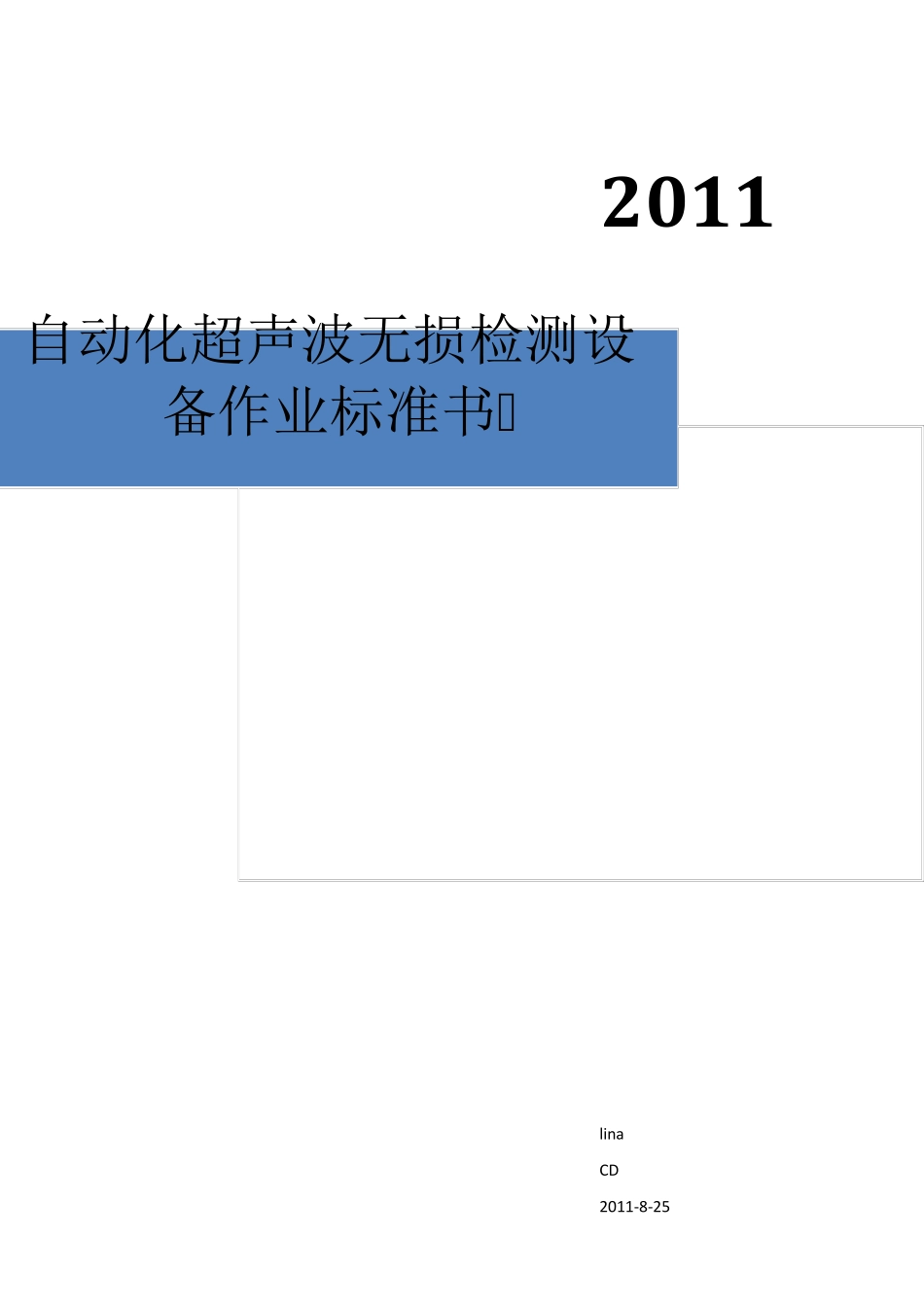

2011 lin a CD 2011-8-25 自动化超声波无损检测设备作业标准书 目录 文件编制 ........................................................................................................................................... 1 元器件安装与接线 ............................................................................................................................ 1 2.1 背板 ............................................................................................................................................... 1 2.2 操作台 ........................................................................................................................................... 5 2.3 元器件 ........................................................................................................................................... 6 2.4 电缆与导线 ................................................................................................................................. 10 标记 ................................................................................................................................................. 13 1 文件编制 1．接受图纸后，一套装订成全图，包括系统图、原理图、材料表、面板布置图、底板布置图和端子图等。用于全过程包括调试和图纸的存档，由技术人员保管使用。 2．直至项目的结束要保持图纸的完整性、真实性、整洁性和过程信息记录的完整性。 3．第二套图纸，包括材料表，面板布置图及底板布置图和端子图。主要用于材料核对、排版、放样、粘贴标签过程中使用。 4．第三套装订，包括原理图接线图。由接线人员在接线过程中使用并保管。 5．在原理图中每个元件旁标注明型号和附件规格，以方便工艺安排。 6．在图纸工艺安排过程中注意与材料表核对型号。如果发现错误立即与设计人员沟通，并进行修改。 7．对主电路连接所用的断路器、开关电源、变压器、继电器、液位计、接近开关、光电开关等元器件进行统计确认。核对库存，缺少时填写“购买清单”。 元器件安装与接线 2.1 背板 1．背板整体作业 （1）打孔，首先应确定各元器件和线槽的安装位置。 （2）切割电工条，电工条边缘要光滑无毛...
