电流互感器设计

电流互感器设计_第1页
1/6

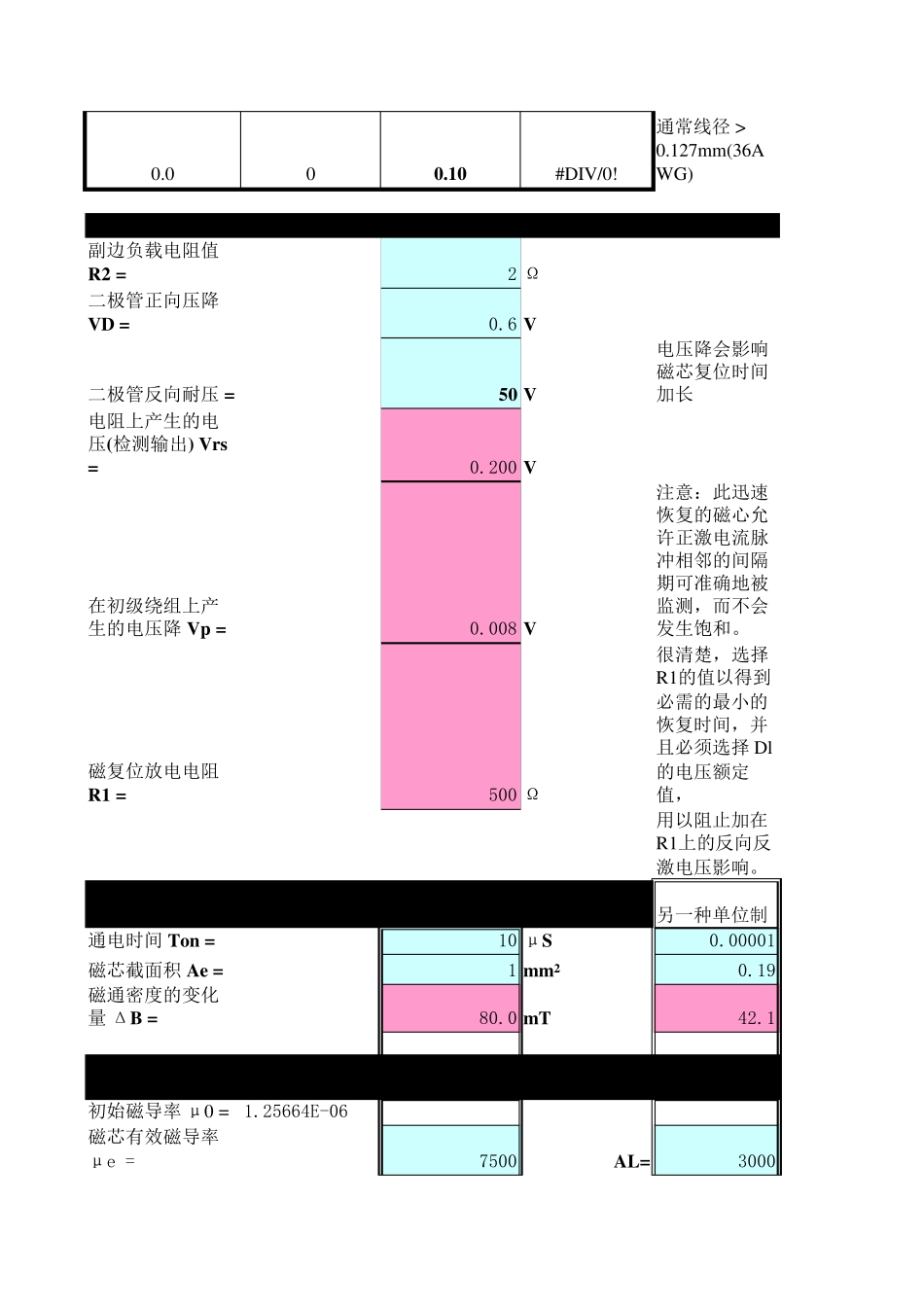

电流互感器设计_第2页
2/6

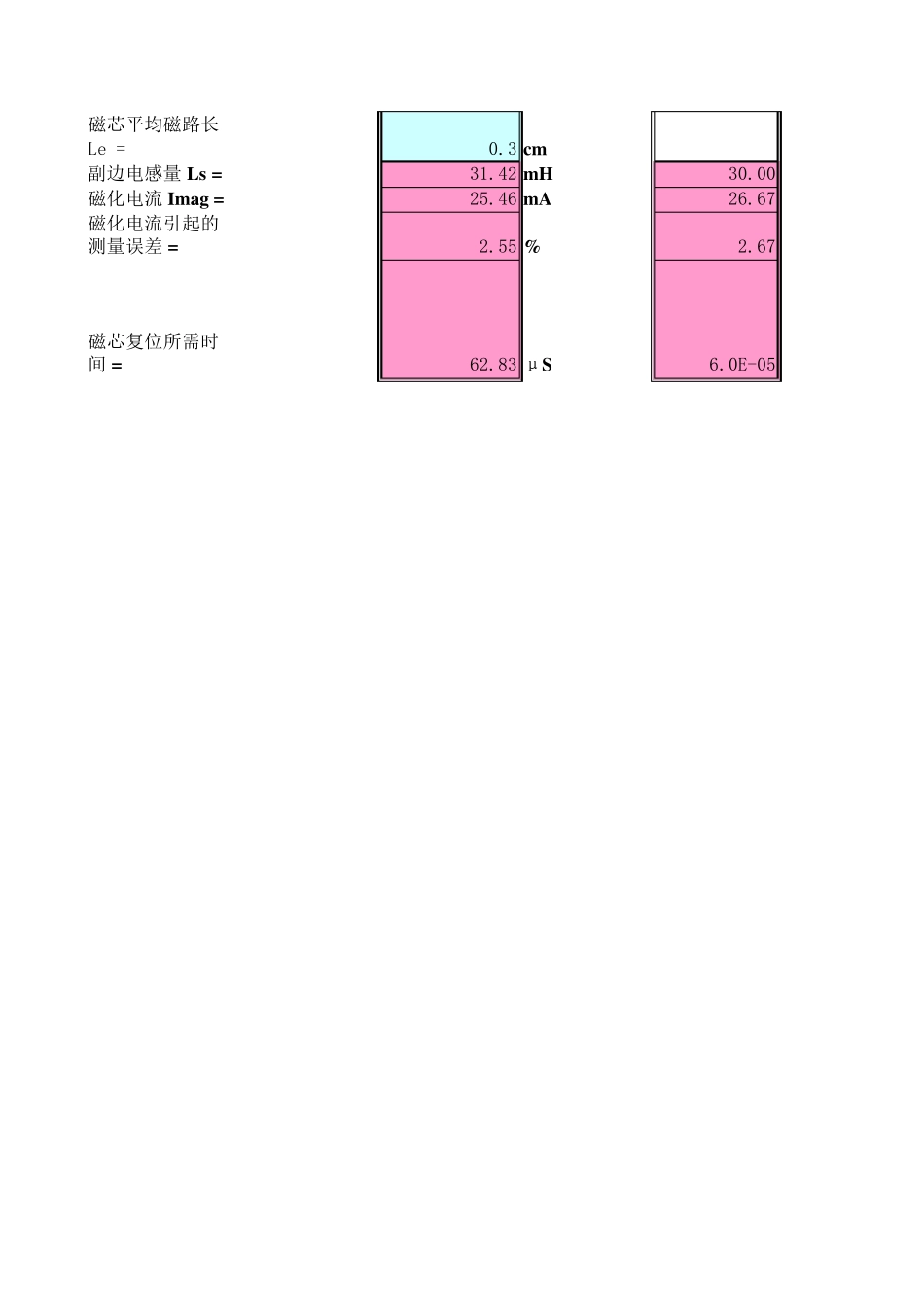

电流互感器设计_第3页
3/6
在大多数开关电源中,电流互感器将在准确度不是是最主要的情况下,可优点:良好的信噪比,控制与被监测第一种类型,单向电流互感器第二种类型,交流电流互感器,不能第三种类型,反激式电流互感器,在第四种类型,直流电流互感器,能够对于电流互感器需要较大的电感、较在限流的应用中,10%的磁化电流是单向电流互感器设计步骤1 计算(或观步骤2 在一定大小步骤3 选择高导率磁芯材料(易获得电流互感器初级绕组的电流 ip 与次级电流 is 成正比为了使检测电流转换成电压,可在Ns 线圈连接一个电阻 Rs,Rs 两端的电压 Vrs 与 ip成正比,即电流互感器的绕制初级电流 ip [A]初级匝数 Np次级电流 is[A]次级匝数 Ns101100通常 Ns 在 200以上公式 ip *Np = is * Ns = 安*匝电流互感器设计:CT0.000.10#DIV/0!通常线径 >0.127m m (36AWG)应用电路电参数副边负载电阻值R2 =2 Ω二极管正向压降VD =0.6 V二极管反向耐压 =50 V电压降会影响磁芯复位时间加长电阻上产生的电压(检测输出) Vrs=0.200 V在初级绕组上产生的电压降 Vp =0.008 V注意:此迅速恢复的磁心允许正激电流脉冲相邻的间隔期可准确地被监测,而不会发生饱和。磁复位放电电阻R1 =500 Ω很清楚,选择R1的值以得到必需的最小的恢复时间,并且必须选择 Dl的电压额定值,用以阻止加在R1上的反向反激电压影响。检查磁芯是否有饱和另一种单位制通电时间 Ton =10 μS0.00001磁芯截面积 Ae =1 mm20.19磁通密度的变化量 ΔB =80.0 mT42.1计算磁化电流引起的测量误差初始磁导率 μ0 = 1.25664E-06磁芯有效磁导率μe =7500AL=3000磁芯平均磁路长Le =0.3 cm副边电感量 Ls =31.42 mH30.00磁化电流 Imag =25.46 mA26.67磁化电流引起的测量误差 =2.55 %2.67磁芯复位所需时间 =62.83 μS6.0E-05Scm2GsnH/N2m Hm A%误差一般要 < 10%S? ? ? 这数据结果好像不能在高频下工作 ? ? ?
