电流互感器试验报告

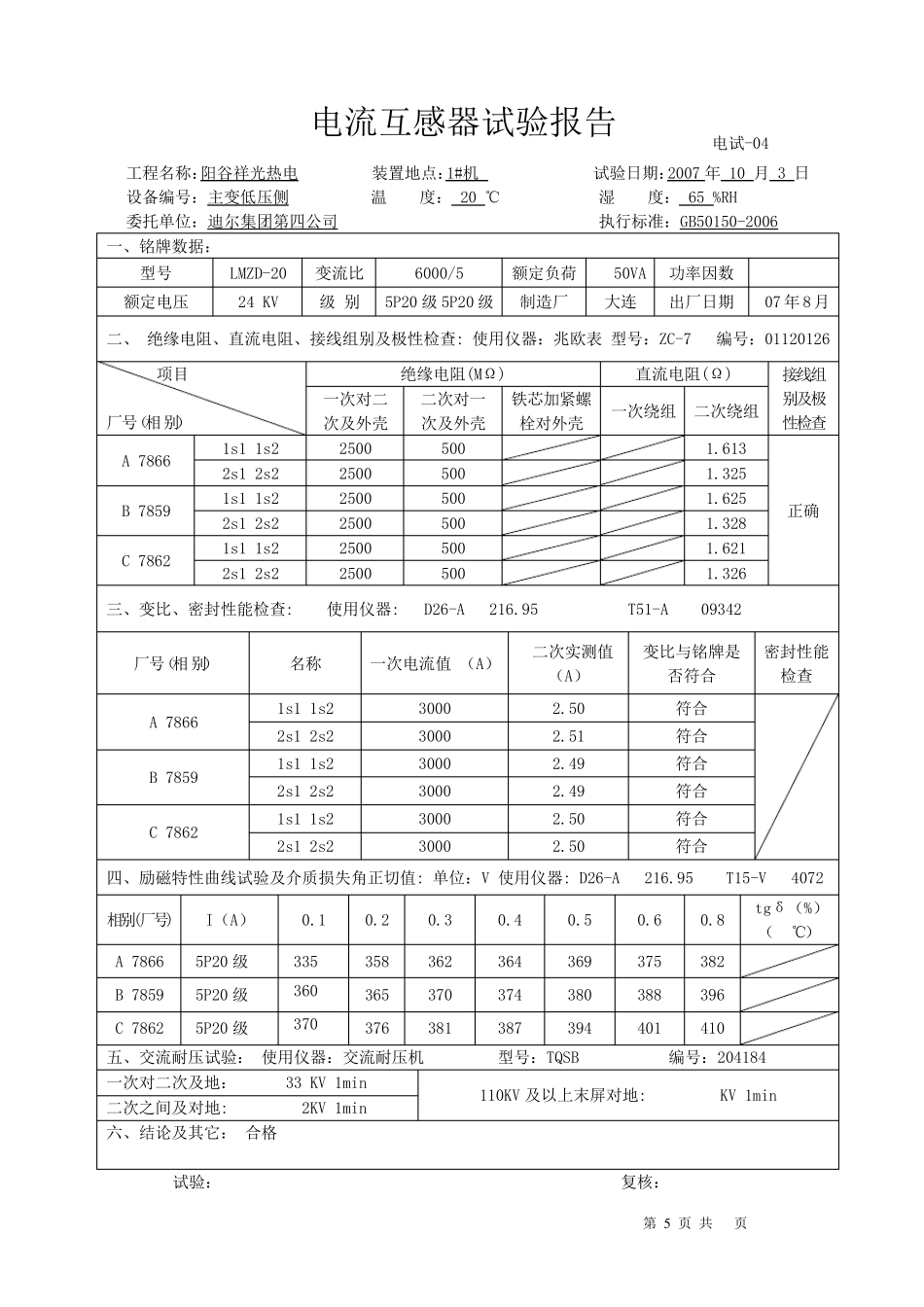

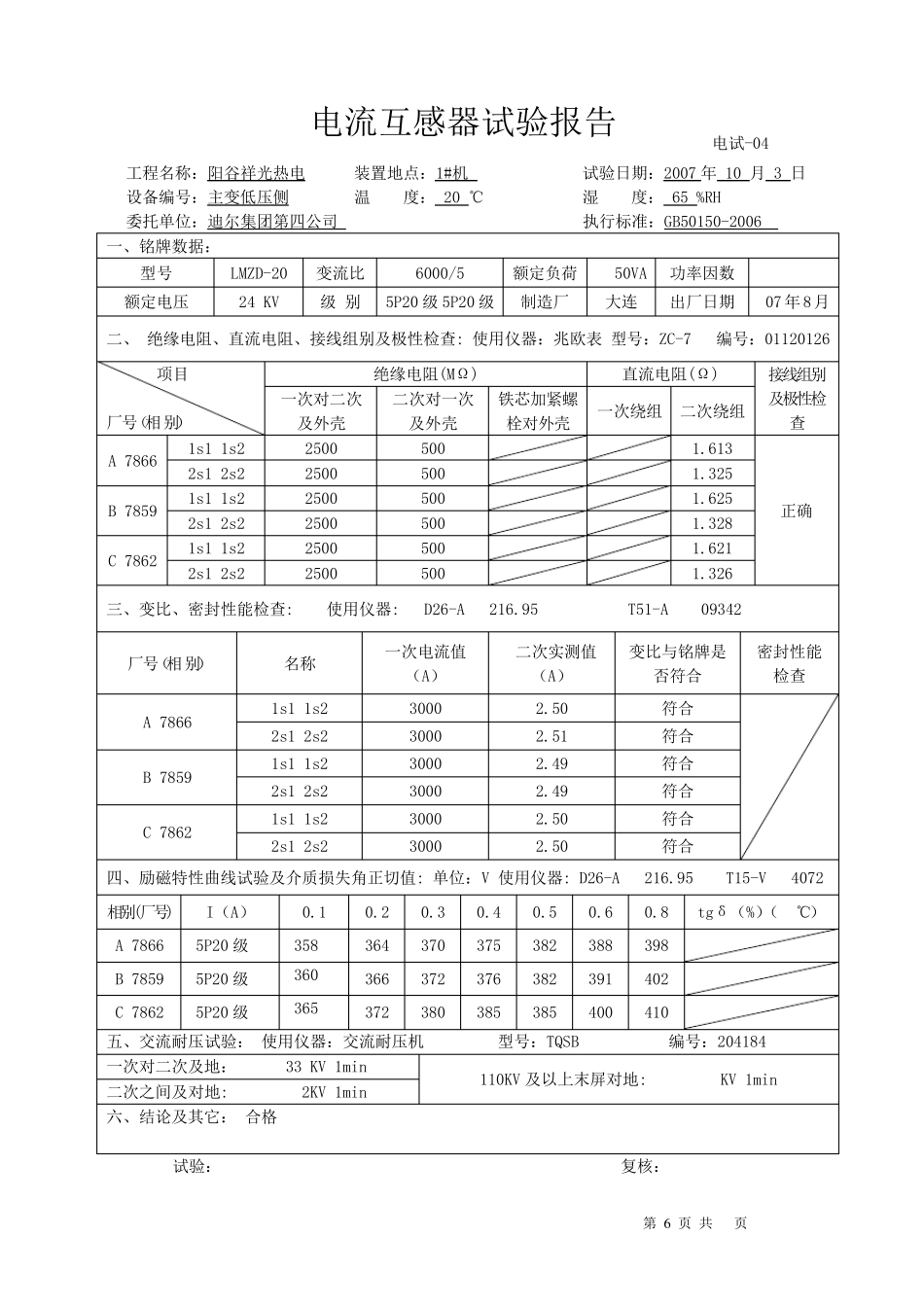

第 5 页 共 页 电流互感器试验报告 电试-04 工程名称：阳谷祥光热电 装置地点：1#机 试验日期：2007 年 10 月 3 日 设备编号：主变低压侧 温 度： 20 ℃ 湿 度： 65 %RH 委托单位：迪尔集团第四公司 执行标准：GB50150-2006 一、铭牌数据： 型号 LMZD-20 变流比 6000/5 额定负荷 50VA 功率因数 额定电压 24 KV 级 别 5P20 级5P20 级 制造厂 大连 出厂日期 07 年8 月 二、 绝缘电阻、直流电阻、接线组别及极性检查: 使用仪器：兆欧表 型号：ZC-7 编号：01120126 项目 厂 号（相 别） 绝缘电阻(MΩ) 直流电阻(Ω) 接线组别及极性检查 一次对二次及外壳 二次对一次及外壳 铁芯加紧螺栓对外壳 一次绕组 二次绕组 A 7866 1s1 1s2 2500 500 1.613 正确 2s1 2s2 2500 500 1.325 B 7859 1s1 1s2 2500 500 1.625 2s1 2s2 2500 500 1.328 C 7862 1s1 1s2 2500 500 1.621 2s1 2s2 2500 500 1.326 三、变比、密封性能检查: 使用仪器: D26-A 216.95 T51-A 09342 厂 号（相 别） 名称 一次电流值 （A） 二次实测值（A） 变比与铭牌是否符合 密封性能检查 A 7866 1s1 1s2 3000 2.50 符合 2s1 2s2 3000 2.51 符合 B 7859 1s1 1s2 3000 2.49 符合 2s1 2s2 3000 2.49 符合 C 7862 1s1 1s2 3000 2.50 符合 2s1 2s2 3000 2.50 符合 四、励磁特性曲线试验及介质损失角正切值: 单位：V 使用仪器: D26-A 216.95 T15-V 4072 相别(厂号) I（A） 0.1 0.2 0.3 0.4 0.5 0.6 0.8 tgδ（%）（ ℃） A 7866 5P20 级 335 358 362 364 369 375 382 B 7859 5P20 级 360 365 370 374 380 388 396 C 7862 5P20 级 370 376 381 387 394 401 410 五、交流耐压试验： 使用仪器：交流耐压机 型号：TQSB 编号：204184 一次对二次及地： 33 KV 1min 110KV 及以上末屏对地: KV 1min 二次之间及对地: 2KV 1min 六、结论及其它： 合格 试验： 复核： 第 6 页 共 页 电流互感器试验报告 电试-04 工程名称：阳谷祥光热电 装置地点：1#机 试验日期：2007 年 10 月 3 日 设备编号：主变低压侧 温 度： 20 ℃ 湿 度： 65 %RH 委托单位：迪尔集团第四公司 执行标准：GB50150-2006 一、铭牌数据： 型号 LMZD-20 变流比 6000/5 额定...
