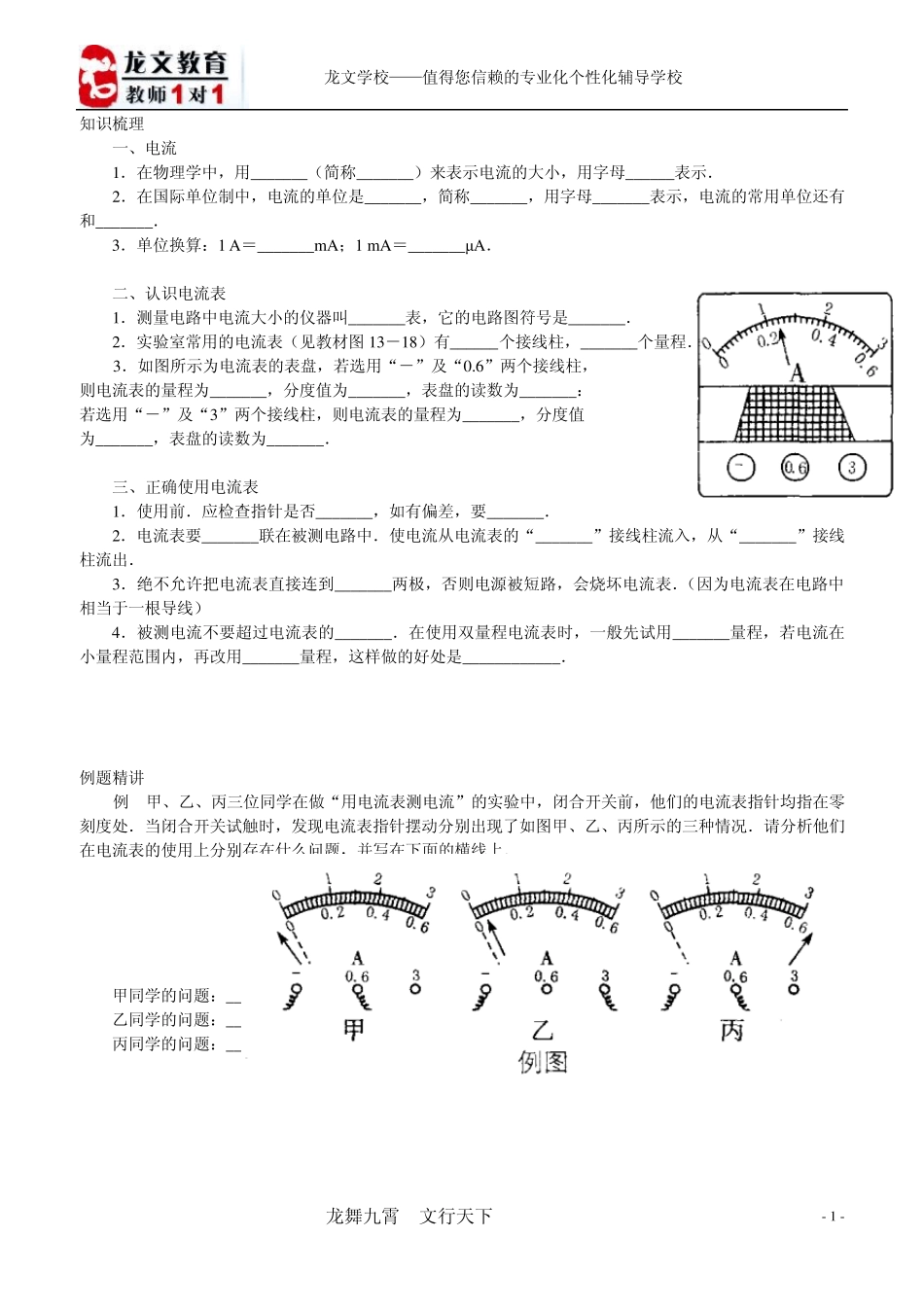

电流和电流表的使用电压和电压表的使用_第1页
1/8

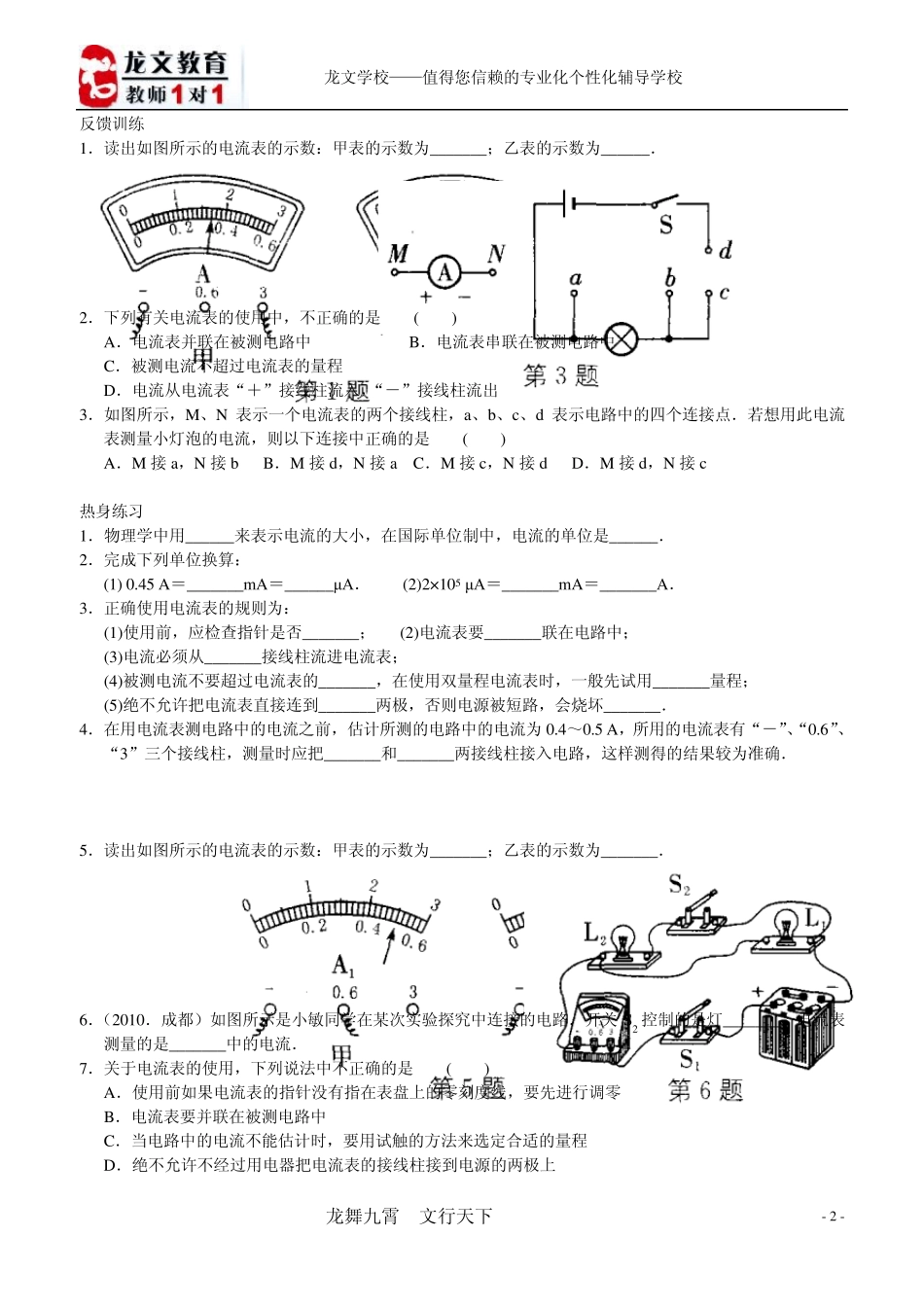

电流和电流表的使用电压和电压表的使用_第2页
2/8
电流和电流表的使用电压和电压表的使用_第3页
3/8
龙文学校——值得您信赖的专业化个性化辅导学校 龙舞九霄 文行天下 - 1 - 知识梳理 一、电流 1.在物理学中,用_______(简称_______)来表示电流的大小,用字母______表示. 2.在国际单位制中,电流的单位是_______,简称_______,用字母_______表示,电流的常用单位还有和_______. 3.单位换算:1 A=_______m A;1 m A=_______μA. 二、认识电流表 1.测量电路中电流大小的仪器叫_______表,它的电路图符号是_______. 2.实验室常用的电流表(见教材图 13-18)有______个接线柱,_______个量程. 3.如图所示为电流表的表盘,若选用“-”及“0.6”两个接线柱, 则电流表的量程为_______,分度值为_______,表盘的读数为_______: 若选用“-”及“3”两个接线柱,则电流表的量程为_______,分度值 为_______,表盘的读数为_______. 三、正确使用电流表 1.使用前.应检查指针是否_______,如有偏差,要_______. 2.电流表要_______联在被测电路中.使电流从电流表的“_______”接线柱流入,从“_______”接线柱流出. 3.绝不允许把电流表直接连到_______两极,否则电源被短路,会烧坏电流表.(因为电流表在电路中相当于一根导线) 4.被测电流不要超过电流表的_______.在使用双量程电流表时,一般先试用_______量程,若电流在小量程范围内,再改用_______量程,这样做的好处是____________. 例题精讲 例 甲、乙、丙三位同学在做“用电流表测电流”的实验中,闭合开关前,他们的电流表指针均指在零刻度处.当闭合开关试触时,发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况.请分析他们在电流表的使用上分别存在什么问题,并写在下面的横线上. 甲同学的问题:__________________________________________; 乙同学的问题:__________________________________________; 丙同学的问题:__________________________________________. 龙文学校——值得您信赖的专业化个性化辅导学校 龙舞九霄 文行天下 - 2 - 反馈训练 1.读出如图所示的电流表的示数:甲表的示数为_______;乙表的示数为______. 2.下列有关电流表的使用中,不正确的是 ( ) A.电流表并联在被测电路中 B.电流表串联在被测电路中 C.被测电流不超过电流表的量程 D.电流从电流表“+”接线柱流入,“-”接线柱流出 3.如图所示,M、N 表示一个电流表的两个接线柱,a、b、c、d 表示电路中的四个...
