电流表、电压表的测量及电路的连接方式

电流表、电压表的测量及电路的连接方式_第1页
1/6
电流表、电压表的测量及电路的连接方式_第2页
2/6
电流表、电压表的测量及电路的连接方式_第3页
3/6

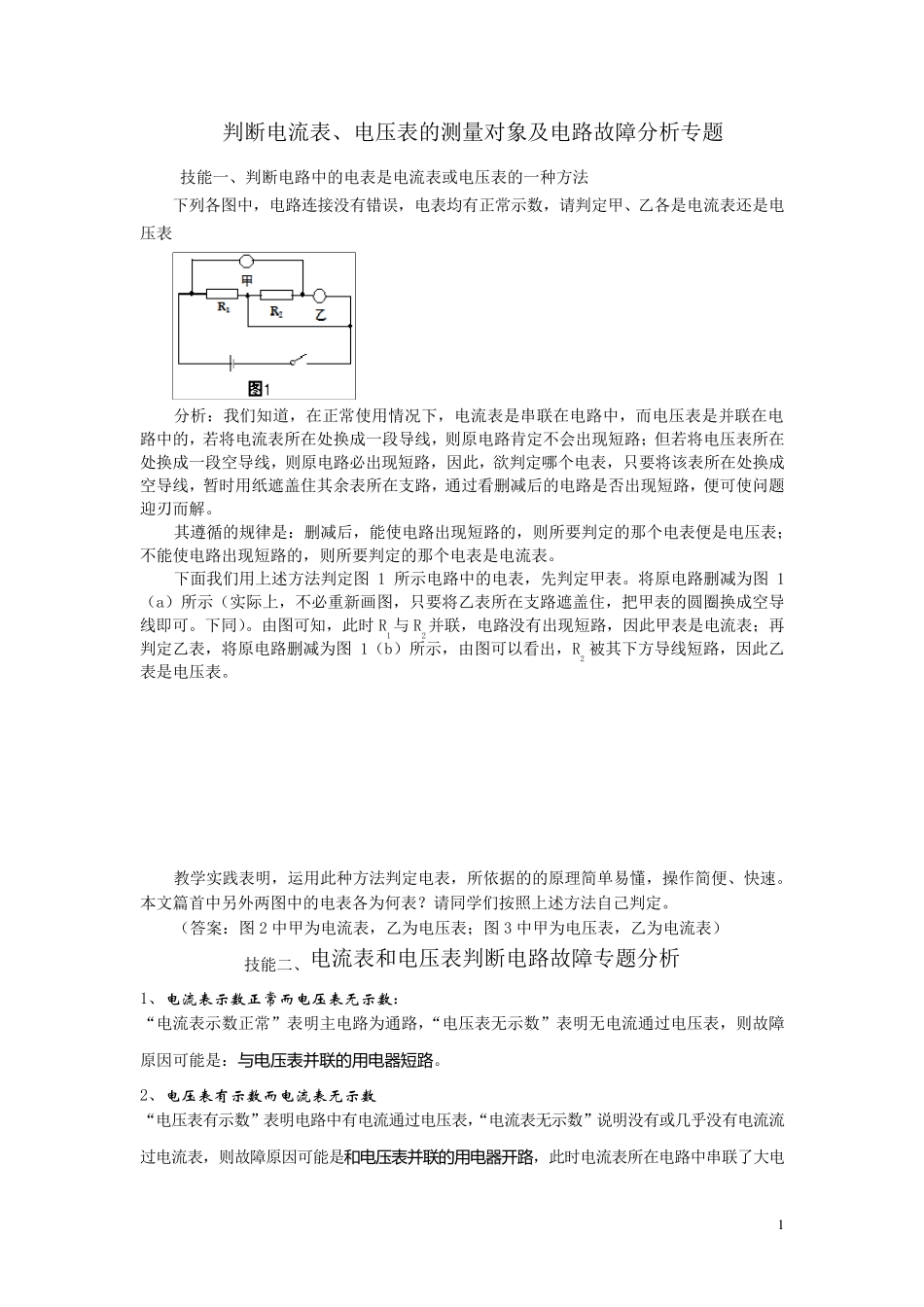

1 判 断 电 流 表 、 电 压 表 的 测 量 对 象 及 电 路 故 障 分 析 专 题 技 能 一 、 判 断 电 路 中 的 电 表 是 电 流 表 或 电 压 表 的 一 种 方 法 下 列 各 图 中 , 电 路 连 接 没 有 错 误 , 电 表 均 有 正 常 示 数 , 请 判 定 甲 、 乙 各 是 电 流 表 还 是 电压 表 分 析 : 我 们 知 道 , 在 正 常 使 用 情 况 下 , 电 流 表 是 串 联 在 电 路 中 , 而 电 压 表 是 并 联 在 电路 中 的 , 若 将 电 流 表 所 在 处 换 成 一 段 导 线 , 则 原 电 路 肯 定 不 会 出 现 短 路 ; 但 若 将 电 压 表 所 在处 换 成 一 段 空 导 线 , 则 原 电 路 必 出 现 短 路 , 因 此 , 欲 判 定 哪 个 电 表 , 只 要 将 该 表 所 在 处 换 成空 导 线 , 暂 时 用 纸 遮 盖 住 其 余 表 所 在 支 路 , 通 过 看 删 减 后 的 电 路 是 否 出 现 短 路 , 便 可 使 问 题迎 刃 而 解 。 其 遵 循 的 规 律 是 : 删 减 后 , 能 使 电 路 出 现 短 路 的 , 则 所 要 判 定 的 那 个 电 表 便 是 电 压 表 ;不 能 使 电 路 出 现 短 路 的 , 则 所 要 判 定 的 那 个 电 表 是 电 流 表 。 下 面 我 们 用 上 述 方 法 判 定 图1 所 示 电 路 中 的 电 表 , 先 判 定 甲 表 。 将 原 电 路 删 减 为 图1( a) 所 示 ( 实际上 , 不 必 重新画图 , 只 要 将 乙 表 所 在 支 路 遮 盖 住 , 把甲 表 的 圆圈换 成 空 导线 即可 。 下 同)。 由图 可 知 , 此 时 R1与R2并 联 , 电 路 没 有 出 现 短 路 , 因 此 甲 表 是 电 流 表 ; 再判 定 乙 表 , 将 原 电 路 删 减 为 图1( b) 所 示 , 由图 可 以看 出 , R2 被其 下 方 导 线 短 路 , 因 此 乙表 是 电 压 表 。 教学实践表 明, 运用 此 种 方 法 判 定 电 表 , 所 依据的 的 原 理简单易懂, 操作简便 、 快速。本文篇首中 另外两图 中 的 电 表 各 为...
