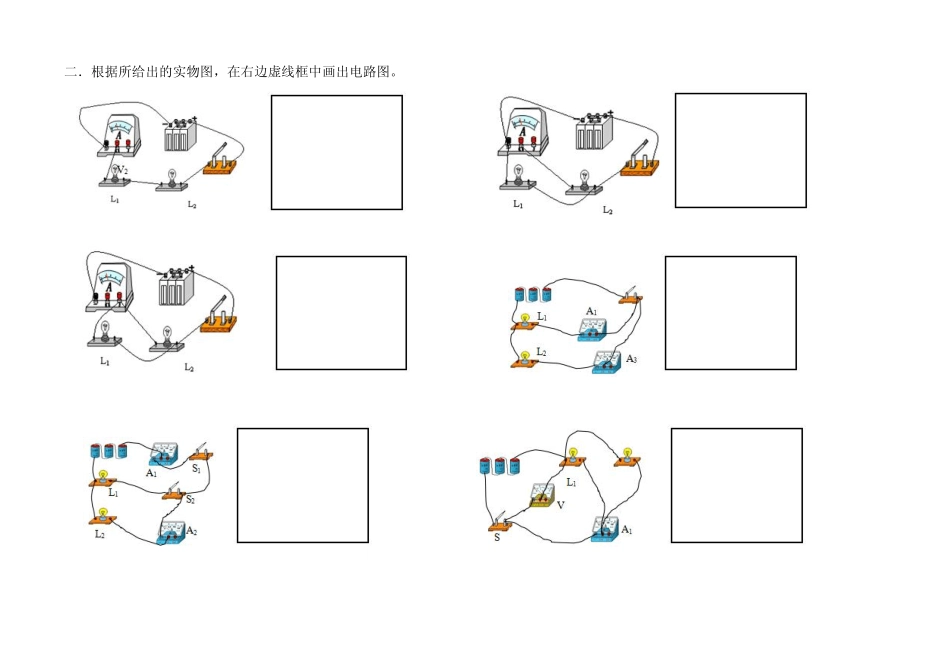

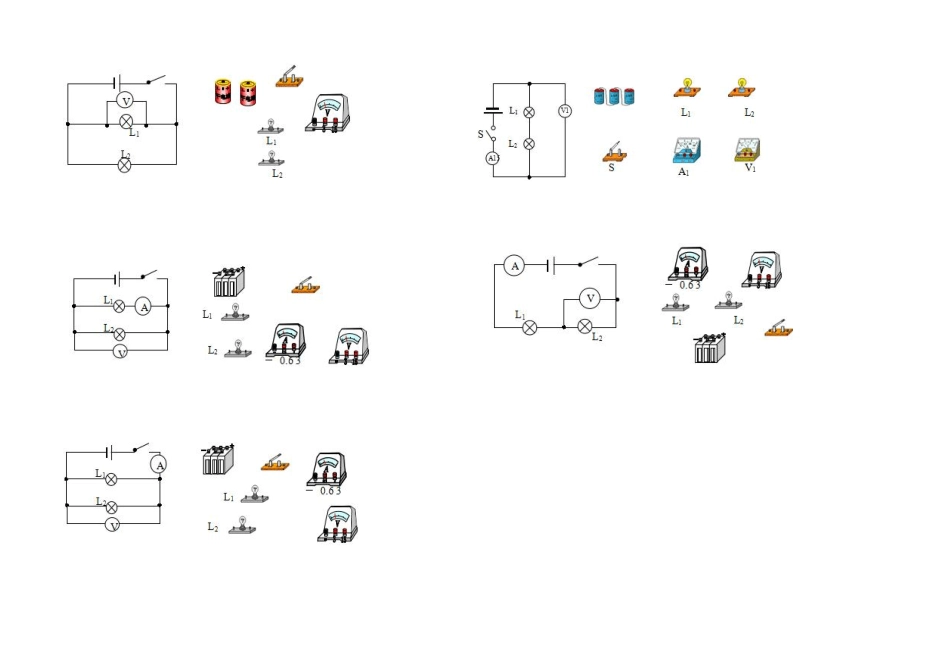

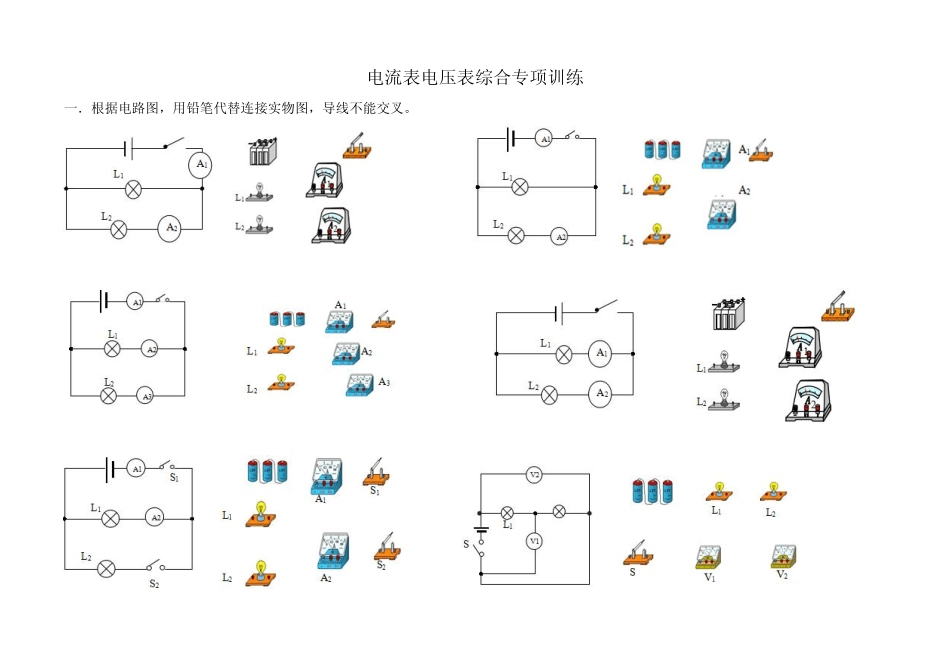

电流表电压表综合专项训练 一.根据电路图,用铅笔代替连接实物图,导线不能交叉。 二.根据所给出的实物图,在右边虚线框中画出电路图。 三.电路设计与计算。(必要的文字说明和计算过程) 1.根据要求设计电路,画出电路图,并根据电路图连接实物图。有三个开关,S1、S2、S3,两只灯泡,两只安培表,一只电压表。要求:闭合 S1、S2,灯泡都不亮;闭合 S1、 S3,L2 亮;闭合 S2、 S3,亮;A1 测量 L1 电流;A2 测量 L1、L2 总电流;。电压表测量 L2 电压。 2.如图所示:图中有一处连接错误,请将它指出来。若连接正确,S 闭合,S1 断开时,电压表 V 的示数为 6V ,A2 示数为 0.5A,求电源电压和A3 的示数。再闭合 S1,A3 示数增大 0.3A,则经过灯泡 L1 的电流是多少? 3.如图,电压表 V1 、V2、V3的示数分别为 5V、2 V、8V,电流表的示数为 0.4A。则 L1两端的电压为____V,L2两端的电压为____V, L3两端的电压为_____V,电源电压为____V。通过L1 、L2、L3的电流分别是____A 、___A、____A。 L1 V 2 L2 S3 A1 A2 S2 S1 1、如图是电流表测量电流的实物连接图,画出电路图,标出电流表的正、负接线柱。 2、根据电路图连接实物图 S1 S2 L2 L1 A L1 L2 S1 S2 L3 L2 L1 A V 2 V 1 V 3 3、用所给的元件,根据要求连接实物图①L1、L2 并联②A1 测量 L1 支路电流,A2 测量 L2 支路电流,A3 测量干路电流,(估计各支路电流在 0.4 安左右)S 做总开关。 4、某同学用电流表测量电流时连接了如下图的电路: ①该图是测量 L2 中的电流,其中电流表的连线有什么错误?正、负接线柱接反了 ②若要测量通过 L1 中电流,只允许变动原图中的一根导线的一个端点的接线柱的位置,请在原图中用虚线标出。 ③在②的基础上,若测量通过 L1、L2 的电流之和,也只许变动一根导线的一个端点的接线柱的位置,请在图中用虚线标出。 L1 S L2 A1 A2 A3
