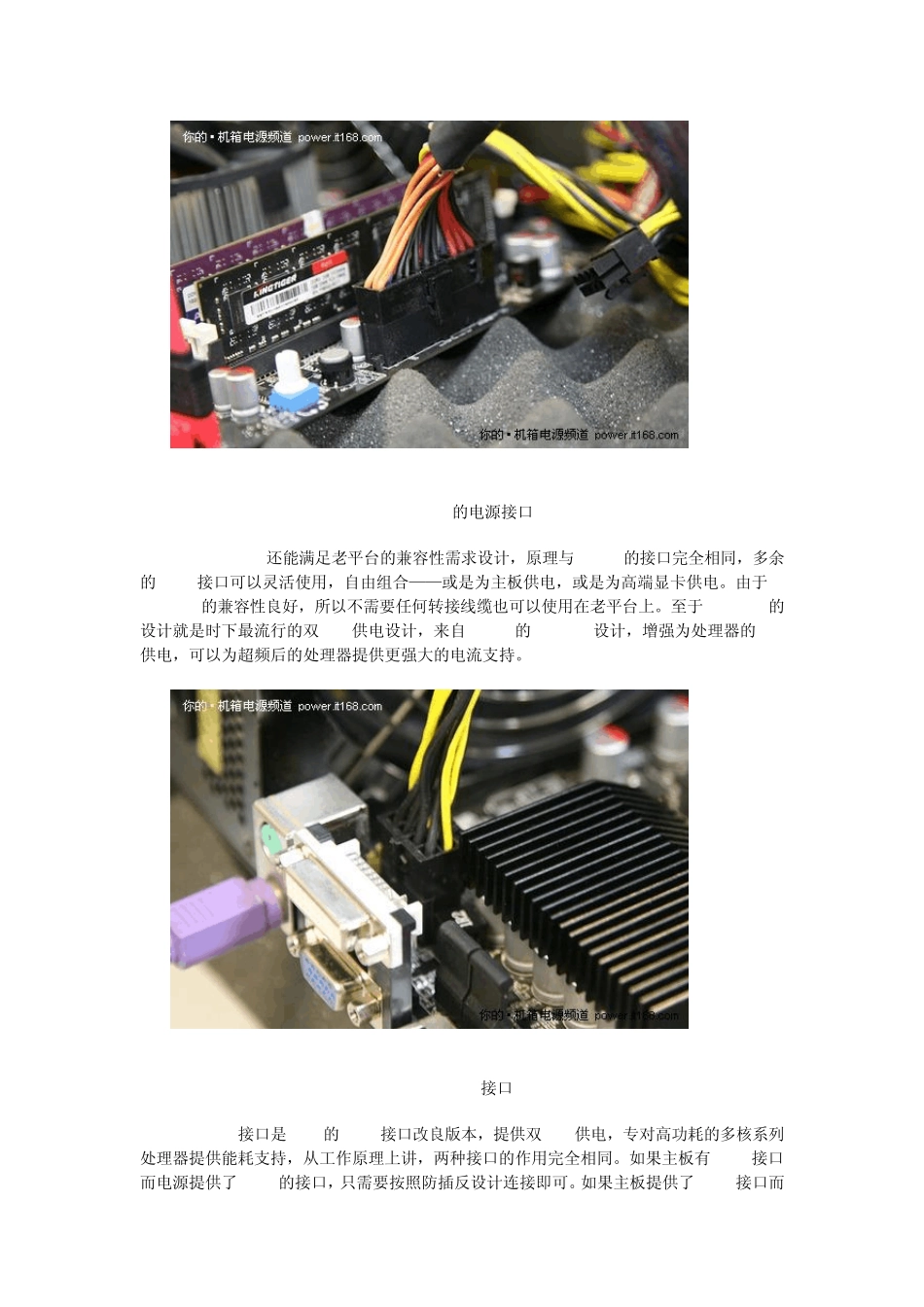

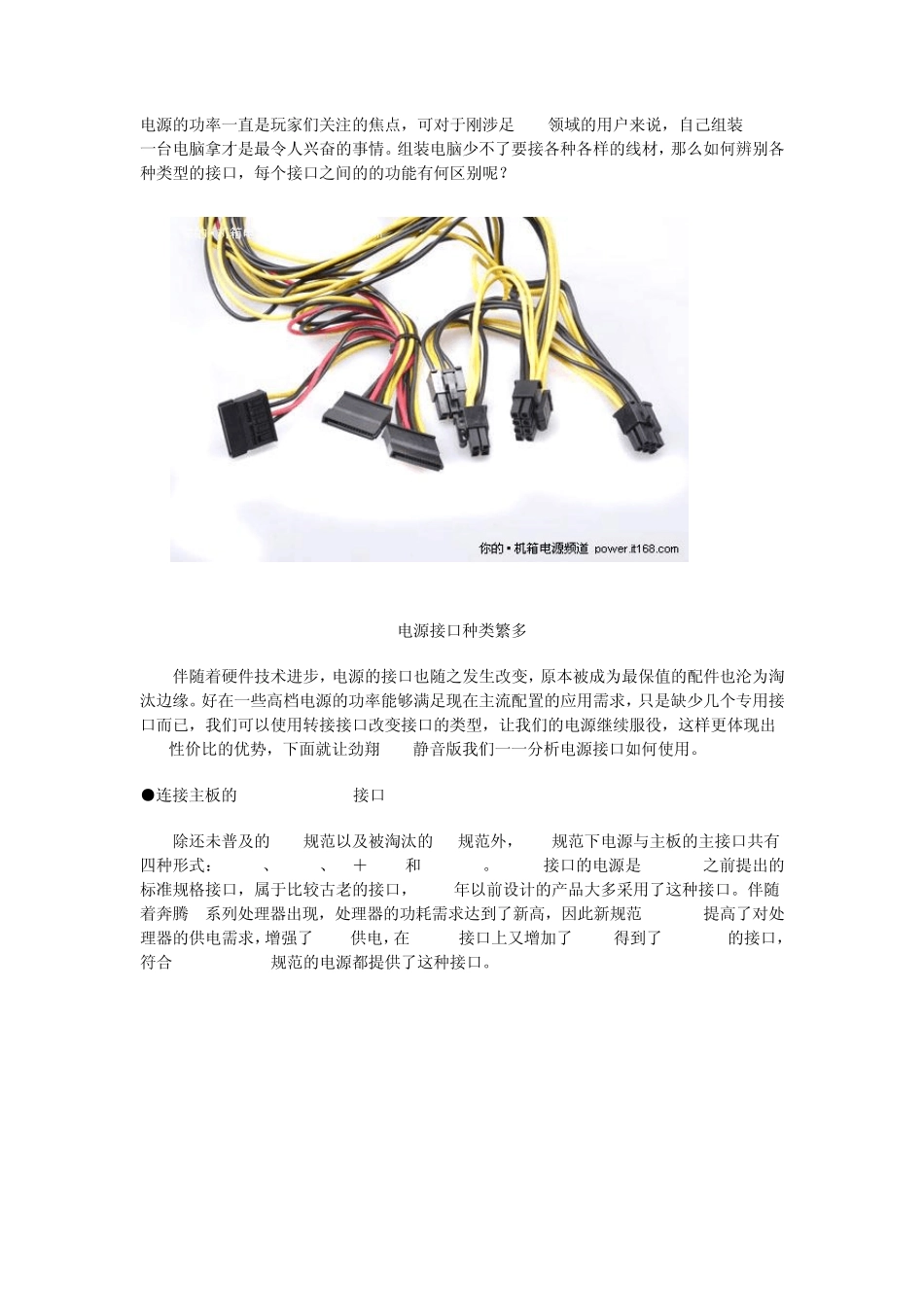

电源的功率一直是玩家们关注的焦点,可对于刚涉足 DIY领域的用户来说,自己组装 DIY一台电脑拿才是最令人兴奋的事情。组装电脑少不了要接各种各样的线材,那么如何辨别各种类型的接口,每个接口之间的的功能有何区别呢? 电源接口种类繁多 伴随着硬件技术进步,电源的接口也随之发生改变,原本被成为最保值的配件也沦为淘汰边缘。好在一些高档电源的功率能够满足现在主流配置的应用需求,只是缺少几个专用接口而已,我们可以使用转接接口改变接口的类型,让我们的电源继续服役,这样更体现出DIY性价比的优势,下面就让劲翔500静音版我们一一分析电源接口如何使用。 ●连接主板的 24PIN+EPS8PIN接口 除还未普及的 BTX规范以及被淘汰的 AT规范外,ATX规范下电源与主板的主接口共有四种形式:20PIN、24PIN、20+4PIN和 24+8PIN。20PIN接口的电源是 ATX 1.3之前提出的标准规格接口,属于比较古老的接口,2005年以前设计的产品大多采用了这种接口。伴随着奔腾 4系列处理器出现,处理器的功耗需求达到了新高,因此新规范 ATX 12V提高了对处理器的供电需求,增强了+12V供电,在 20PIN接口上又增加了 4PIN得到了 20+4PIN的接口,符合 ATX 12V 2.3规范的电源都提供了这种接口。 20+4PIN的电源接口 24(20+4)PIN还能满足老平台的兼容性需求设计,原理与24PIN的接口完全相同,多余的4PIN接口可以灵活使用,自由组合——或是为主板供电,或是为高端显卡供电。由于20+4PIN的兼容性良好,所以不需要任何转接线缆也可以使用在老平台上。至于 24+8PIN的设计就是时下最流行的双 12V供电设计,来自Intel的EPS 12V设计,增强为处理器的12V供电,可以为超频后的处理器提供更强大的电流支持。 EPS 8PIN接口 EPS 8PIN接口是+12V的4PIN接口改良版本,提供双 12V供电,专对高功耗的多核系列处理器提供能耗支持,从工作原理上讲,两种接口的作用完全相同。如果主板有 4PIN接口而电源提供了 8PIN的接口,只需要按照防插反设计连接即可。如果主板提供了 8PIN接口而电源只有4PIN的接口,也可以靠近右侧安装,向下兼容。需要注意的是这种略扁的8PIN接口只能使用在主板上,而不能为显卡供电,与高端显卡使用的8PIN接口完全不同。 ●为显卡供电的8PIN 接口 一般情况下,显卡供电来自主板插槽。不过伴随着显卡功耗增加,显卡也开始需要额外辅助供电才能稳定运行。伴随着显卡核心的变化,供电接口也有多种不同的形式:D 型4PIN 供电接口、8PIN...
