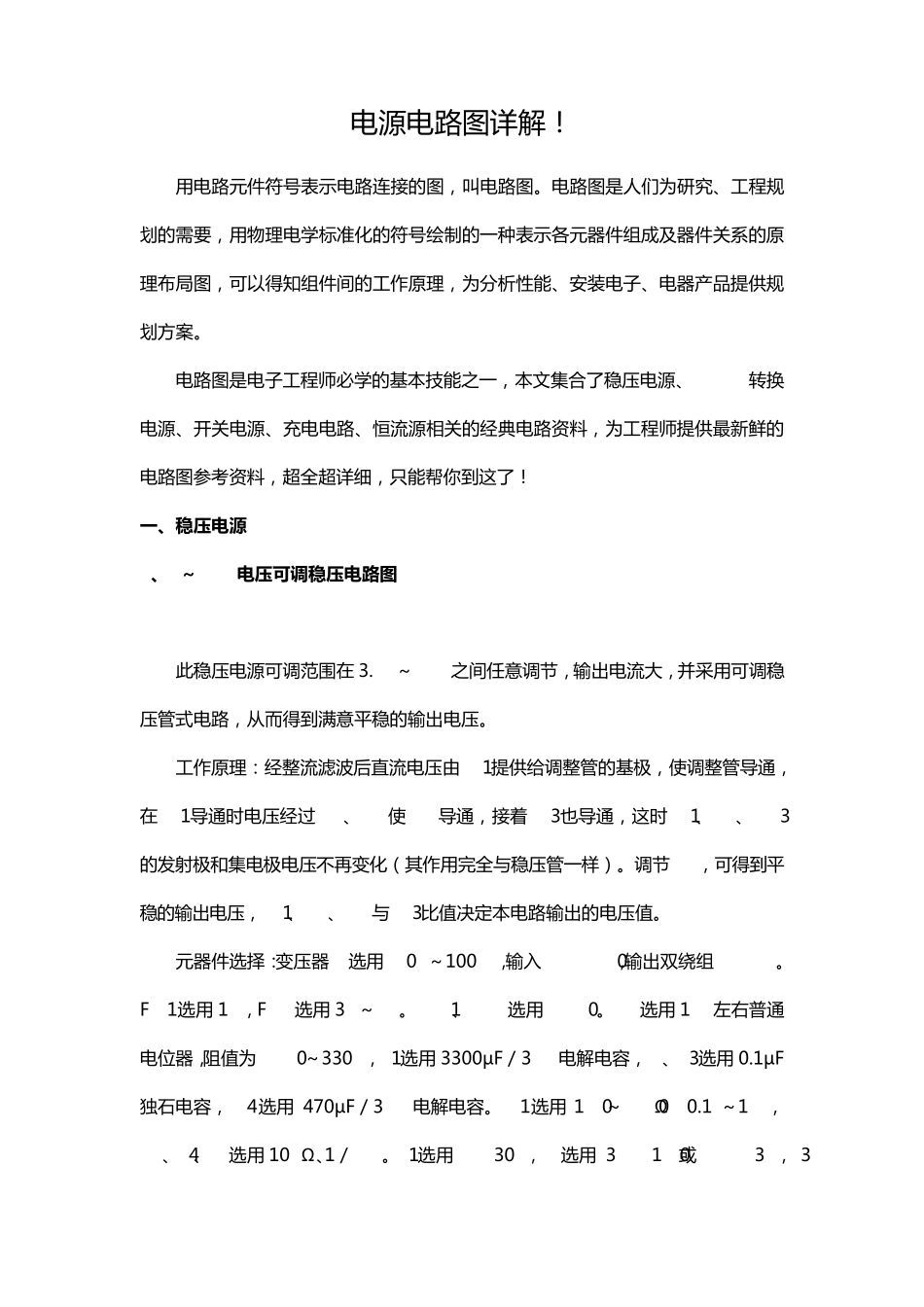

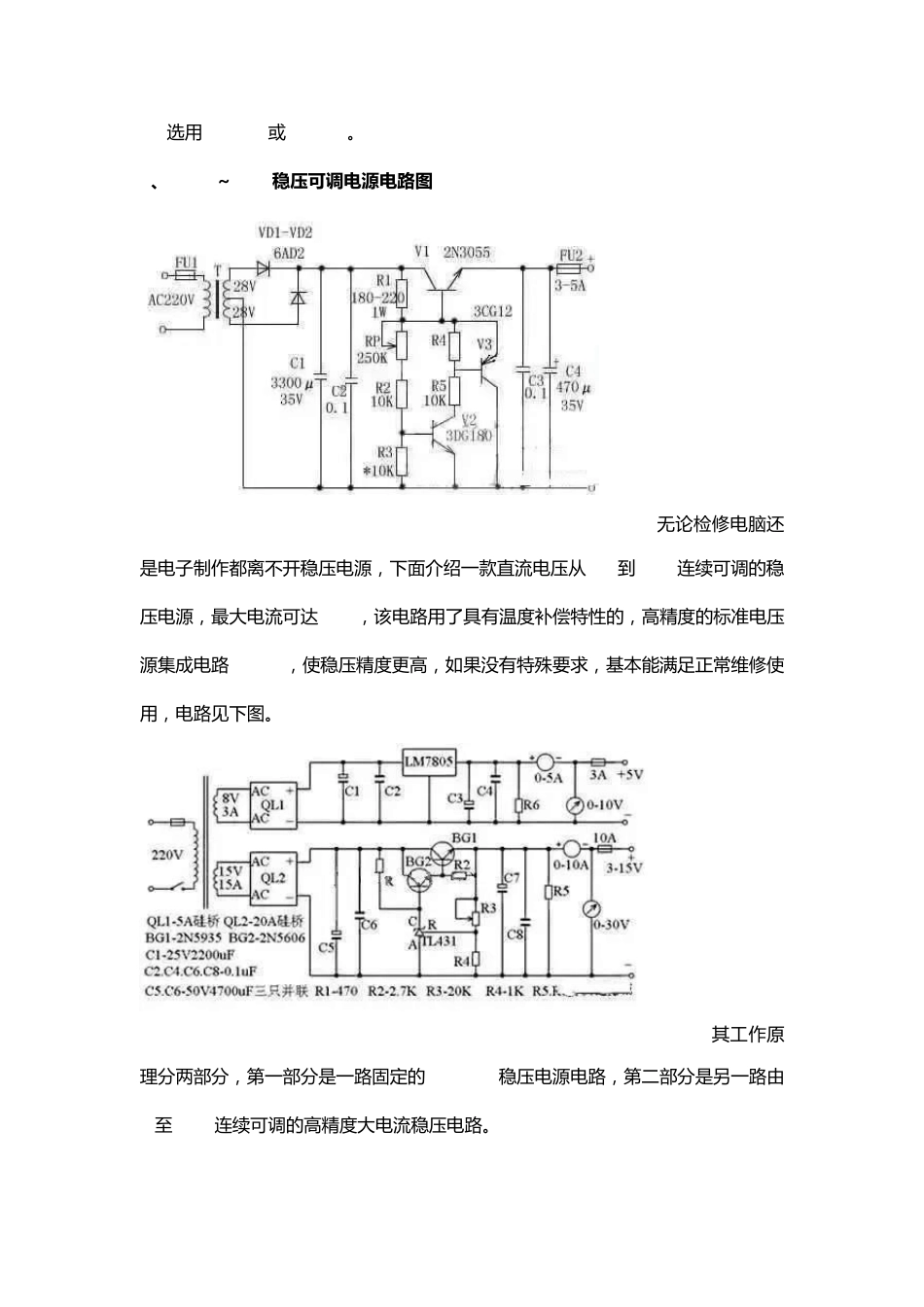

电 源 电 路 图 详 解 ！ 用 电 路 元 件 符 号 表 示 电 路 连 接 的 图 ， 叫 电 路 图 。 电 路 图 是 人 们 为 研 究 、工程规划的 需要， 用 物理电 学标准化的 符 号 绘制的 一种表 示 各元 器件 组成及器件 关系的 原理布局图 ， 可以得知组件 间的 工作原理， 为 分析性能、安装电 子、电 器产品提供规划方案。 电 路 图 是 电 子工程师必学的 基本技能之一， 本文集合了稳压电 源 、DCDC转换电 源 、开关电 源 、充电 电 路 、恒流源 相关的 经典电 路 资料， 为 工程师提供最新鲜的电 路 图 参考资料， 超全超详 细， 只能帮你到这了！ 一 、稳压电源 1、3～25V电压可调稳压电路图 此稳压电 源 可调范围在 3.5V～25V之间任意调节， 输出电 流大， 并采用 可调稳压管式电 路 ， 从而得到满意平稳的 输出电 压。 工作原理： 经整 流滤 波 后 直 流电 压由 R1提供给 调整 管的 基极 ， 使 调整 管导 通 ，在 V1导 通 时 电 压经过 RP、R2使 V2导 通 ， 接 着 V3也 导 通 ， 这时 V1、V2、 V3的 发 射 极 和 集电 极 电 压不 再 变 化（ 其 作用 完 全与 稳压管一样 ） 。 调节 RP， 可得到平稳的 输出电 压， R1、RP、R2与 R3比 值 决 定 本电 路 输出的 电 压值 。 元 器件 选 择 ：变 压器 T选 用 80W～100W，输入 AC220V，输出双 绕 组 AC28V。FU1选 用 1A， FU2选 用 3A～5A。 VD1、VD2选 用 6A02。 RP选 用 1W 左 右 普 通电 位 器，阻 值 为 250K～330K，C1选 用 3300µF／ 35V电 解 电 容 ，C2、C3选 用 0.1µF独 石 电 容 ， C4选 用 470µF／ 35V电 解 电 容 。 R1选 用180～220Ω/0.1W～1W，R2、R4、R5选 用 10KΩ、1／ 8W。V1选 用 2N3055，V2选 用 3DG180或 2SC3953，V3选 用 3CG12或 3CG80。 2、10A3～15V稳压可调电源电路图 无论检修电脑还是电子制作都离不开稳压电源，下面介绍一款直流电压从 3V到 15V连续可调的稳压电源，最大电流可达 10A，该电路用 了具有温度补偿特性的，高精度的标准电压源集成电路 TL431，使稳压精度更高，如果没有特殊要求，基本能满足正常维修使用 ，电路见下图。 其工作原理分两部分，第一部分是一路固定的 5V1.5A稳压电源电路...
