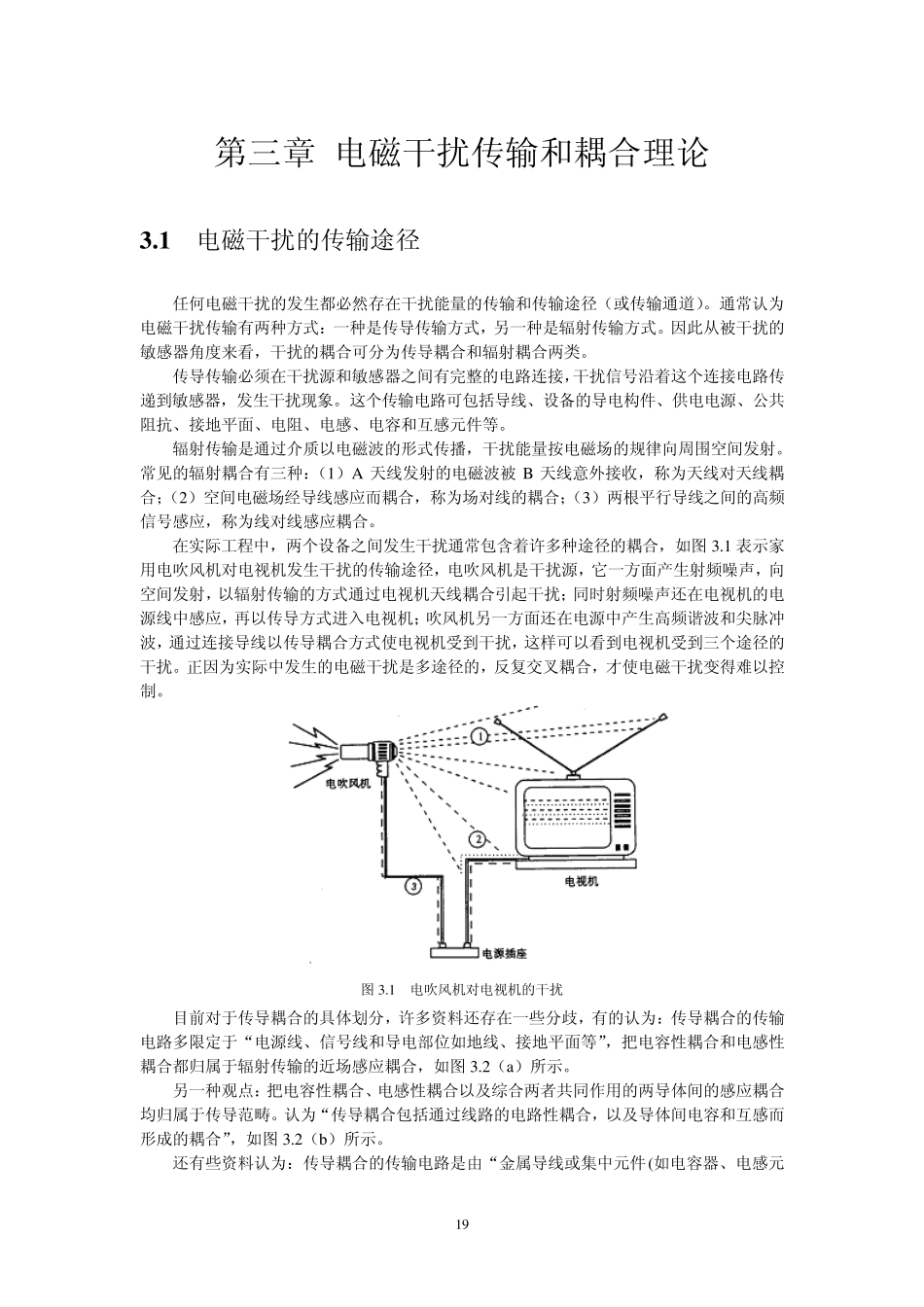

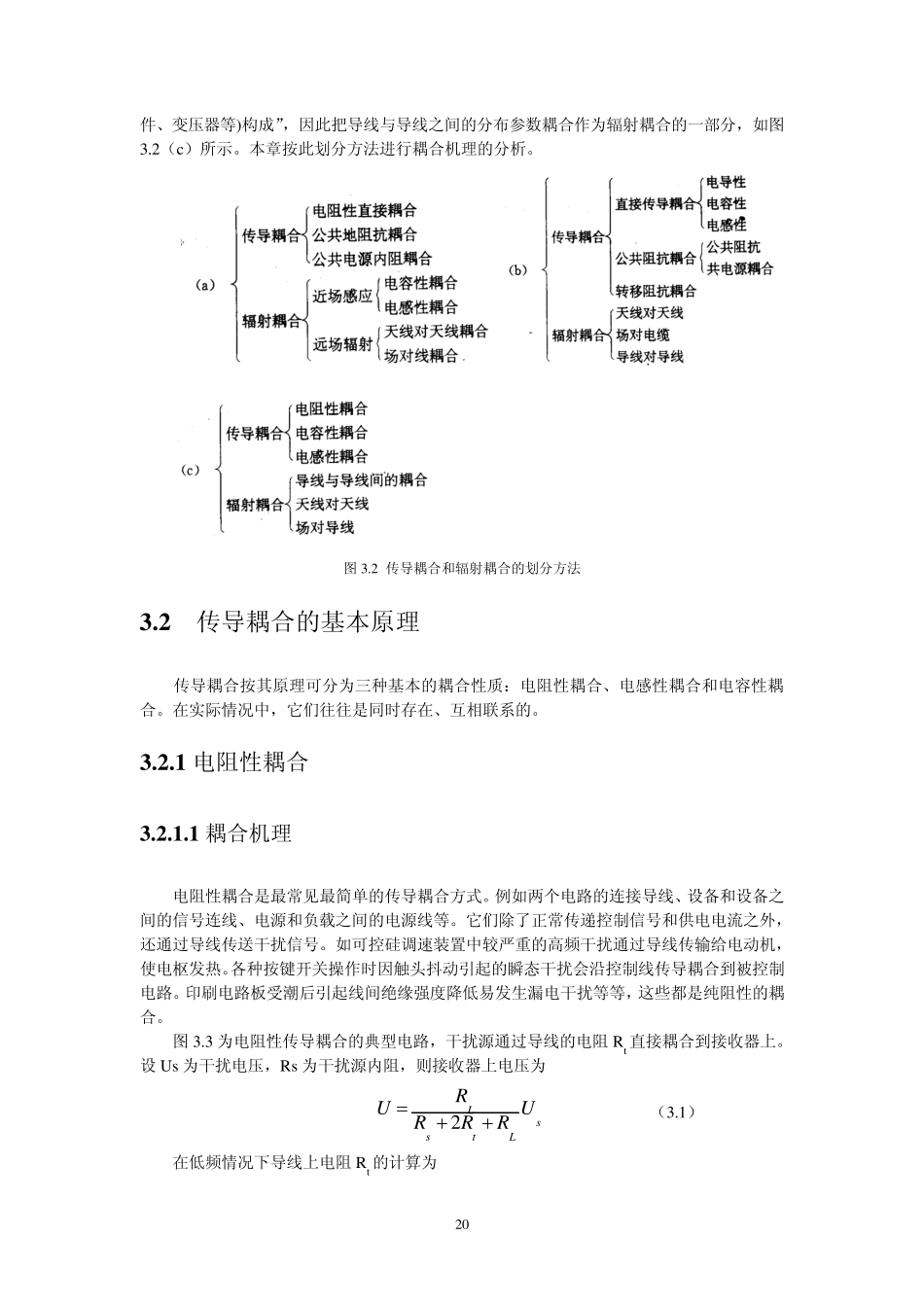

19 第三章 电磁干扰传输和耦合理论 3 .1 电磁干扰的传输途径 任何电磁干扰的发生都必然存在干扰能量的传输和传输途径（或传输通道）。通常认为电磁干扰传输有两种方式：一种是传导传输方式，另一种是辐射传输方式。因此从被干扰的敏感器角度来看，干扰的耦合可分为传导耦合和辐射耦合两类。 传导传输必须在干扰源和敏感器之间有完整的电路连接，干扰信号沿着这个连接电路传递到敏感器，发生干扰现象。这个传输电路可包括导线、设备的导电构件、供电电源、公共阻抗、接地平面、电阻、电感、电容和互感元件等。 辐射传输是通过介质以电磁波的形式传播，干扰能量按电磁场的规律向周围空间发射。常见的辐射耦合有三种：（1）A 天线发射的电磁波被 B 天线意外接收，称为天线对天线耦合；（2）空间电磁场经导线感应而耦合，称为场对线的耦合；（3）两根平行导线之间的高频信号感应，称为线对线感应耦合。 在实际工程中，两个设备之间发生干扰通常包含着许多种途径的耦合，如图3.1 表示家用电吹风机对电视机发生干扰的传输途径，电吹风机是干扰源，它一方面产生射频噪声，向空间发射，以辐射传输的方式通过电视机天线耦合引起干扰；同时射频噪声还在电视机的电源线中感应，再以传导方式进入电视机；吹风机另一方面还在电源中产生高频谐波和尖脉冲波，通过连接导线以传导耦合方式使电视机受到干扰，这样可以看到电视机受到三个途径的干扰。正因为实际中发生的电磁干扰是多途径的，反复交叉耦合，才使电磁干扰变得难以控制。 图3.1 电吹风机对电视机的干扰 目前对于传导耦合的具体划分，许多资料还存在一些分歧，有的认为：传导耦合的传输电路多限定于“电源线、信号线和导电部位如地线、接地平面等”，把电容性耦合和电感性耦合都归属于辐射传输的近场感应耦合，如图3.2（a）所示。 另一种观点：把电容性耦合、电感性耦合以及综合两者共同作用的两导体间的感应耦合均归属于传导范畴。认为“传导耦合包括通过线路的电路性耦合，以及导体间电容和互感而形成的耦合”，如图3.2（b）所示。 还有些资料认为：传导耦合的传输电路是由“金属导线或集中元件(如电容器、电感元 20 件、变压器等)构成”，因此把导线与导线之间的分布参数耦合作为辐射耦合的一部分，如图3.2（c）所示。本章按此划分方法进行耦合机理的分析。 图 3.2 传导耦合和辐射耦合的划分方法 3 .2 传导耦合的基本原理 传导耦合按其原理可分为三种基本的耦合性质：电阻...
