电线、电缆穿管和线槽敷线

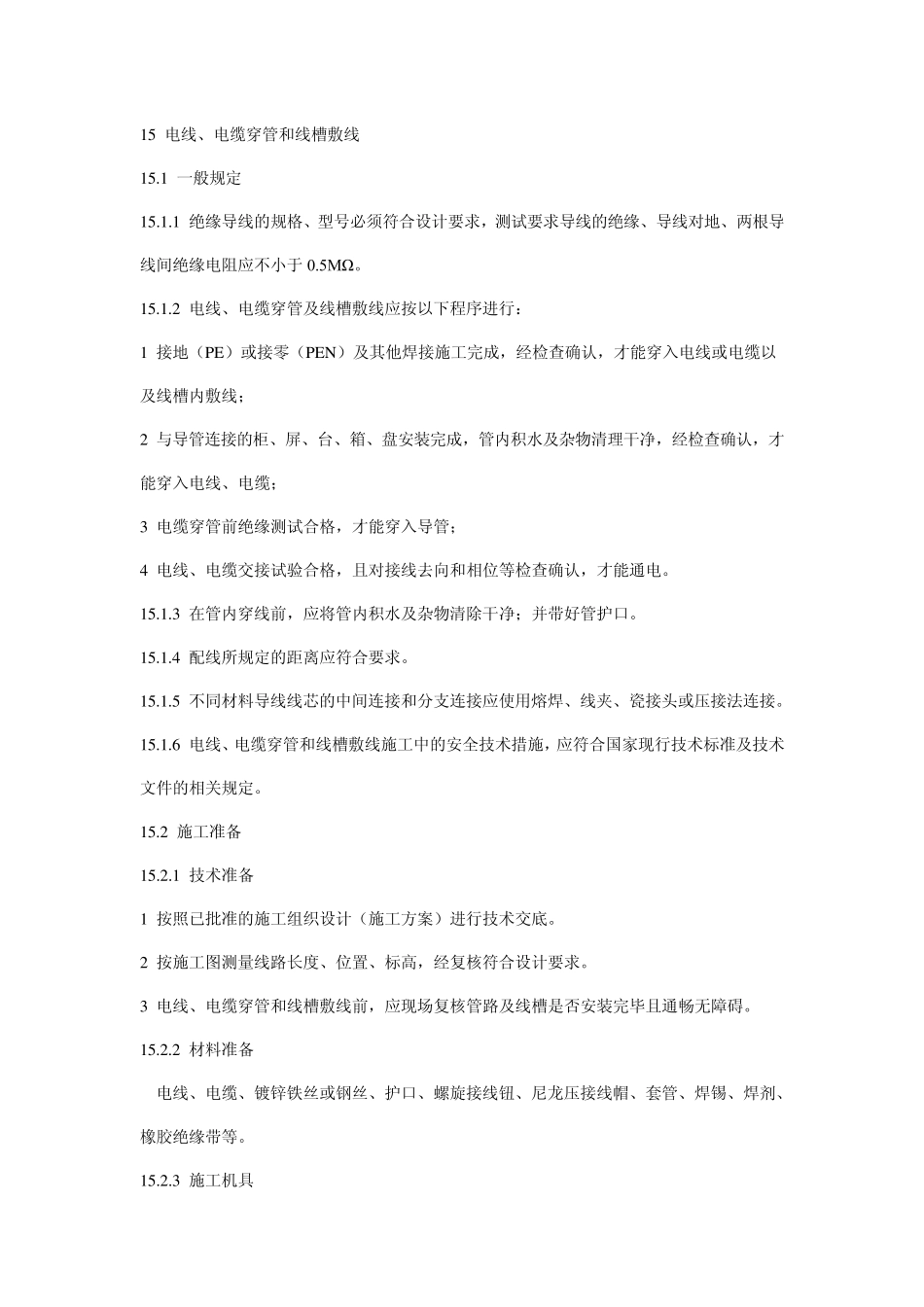

电线、电缆穿管和线槽敷线_第1页
1/14

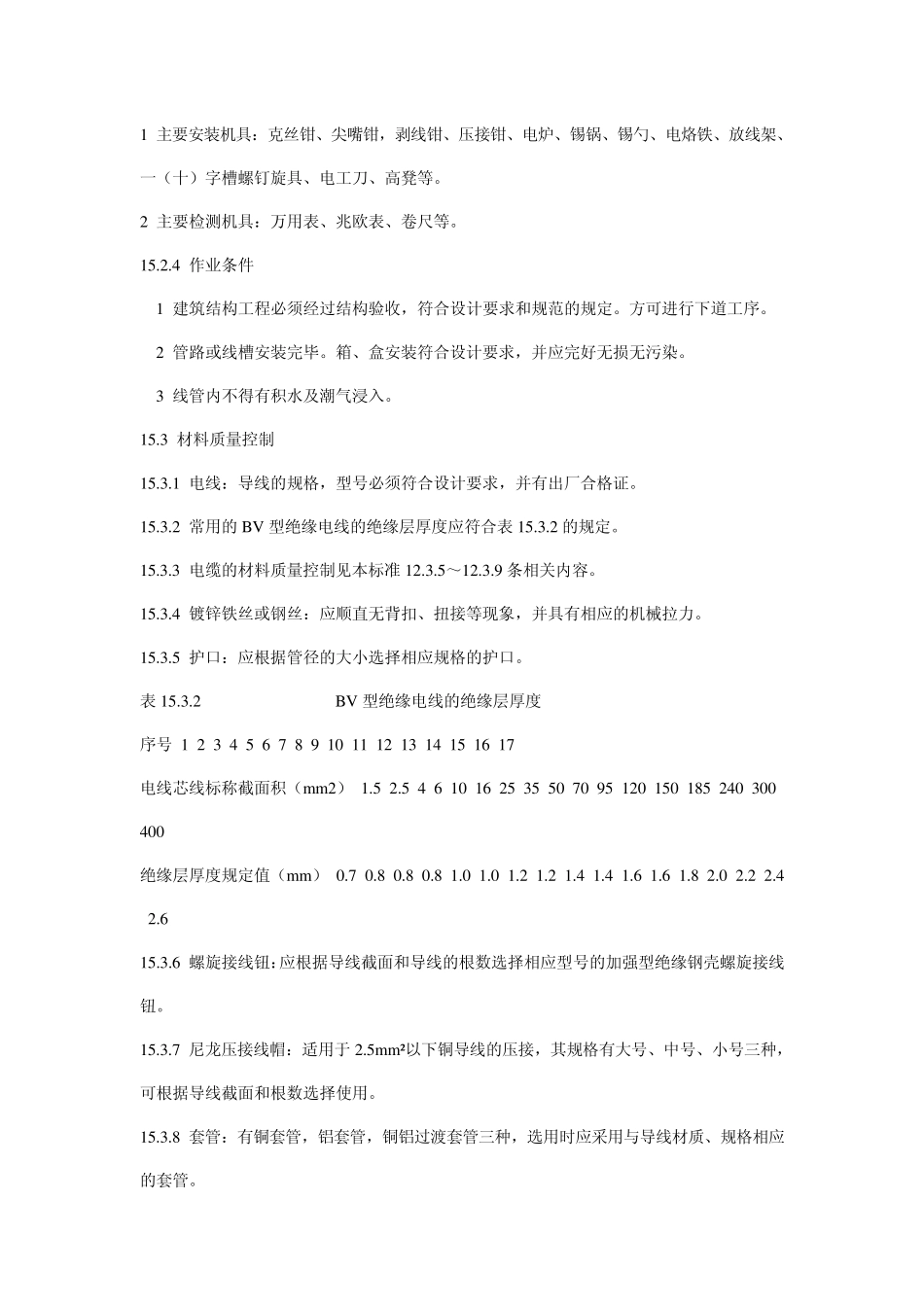

电线、电缆穿管和线槽敷线_第2页
2/14

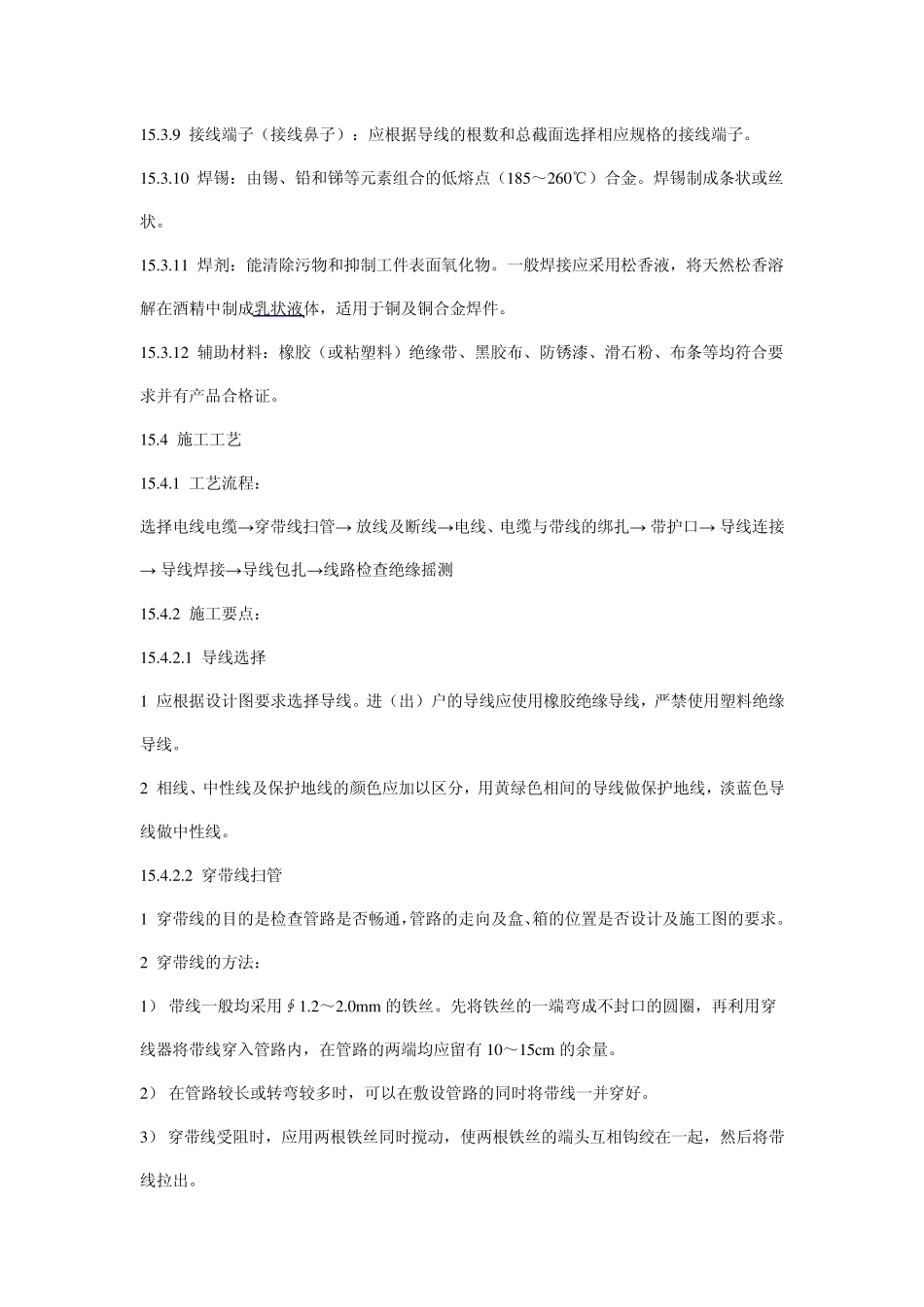

电线、电缆穿管和线槽敷线_第3页
3/14
15 电线、电缆穿管和线槽敷线 15.1 一般规定 15.1.1 绝缘导线的规格、型号必须符合设计要求,测试要求导线的绝缘、导线对地、两根导线间绝缘电阻应不小于 0.5MΩ。 15.1.2 电线、电缆穿管及线槽敷线应按以下程序进行: 1 接地(PE)或接零(PEN)及其他焊接施工完成,经检查确认,才能穿入电线或电缆以及线槽内敷线; 2 与导管连接的柜、屏、台、箱、盘安装完成,管内积水及杂物清理干净,经检查确认,才能穿入电线、电缆; 3 电缆穿管前绝缘测试合格,才能穿入导管; 4 电线、电缆交接试验合格,且对接线去向和相位等检查确认,才能通电。 15.1.3 在管内穿线前,应将管内积水及杂物清除干净;并带好管护口。 15.1.4 配线所规定的距离应符合要求。 15.1.5 不同材料导线线芯的中间连接和分支连接应使用熔焊、线夹、瓷接头或压接法连接。 15.1.6 电线、电缆穿管和线槽敷线施工中的安全技术措施,应符合国家现行技术标准及技术文件的相关规定。 15.2 施工准备 15.2.1 技术准备 1 按照已批准的施工组织设计(施工方案)进行技术交底。 2 按施工图测量线路长度、位置、标高,经复核符合设计要求。 3 电线、电缆穿管和线槽敷线前,应现场复核管路及线槽是否安装完毕且通畅无障碍。 15.2.2 材料准备 电线、电缆、镀锌铁丝或钢丝、护口、螺旋接线钮、尼龙压接线帽、套管、焊锡、焊剂、橡胶绝缘带等。 15.2.3 施工机具 1 主要安装机具:克丝钳、尖嘴钳,剥线钳、压接钳、电炉、锡锅、锡勺、电烙铁、放线架、一(十)字槽螺钉旋具、电工刀、高凳等。 2 主要检测机具:万用表、兆欧表、卷尺等。 15.2.4 作业条件 1 建筑结构工程必须经过结构验收,符合设计要求和规范的规定。方可进行下道工序。 2 管路或线槽安装完毕。箱、盒安装符合设计要求,并应完好无损无污染。 3 线管内不得有积水及潮气浸入。 15.3 材料质量控制 15.3.1 电线:导线的规格,型号必须符合设计要求,并有出厂合格证。 15.3.2 常用的 BV 型绝缘电线的绝缘层厚度应符合表 15.3.2 的规定。 15.3.3 电缆的材料质量控制见本标准 12.3.5~12.3.9 条相关内容。 15.3.4 镀锌铁丝或钢丝:应顺直无背扣、扭接等现象,并具有相应的机械拉力。 15.3.5 护口:应根据管径的大小选择相应规格的护口。 表 15.3.2 BV 型绝缘电线的绝缘层厚度 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 电线芯线标称截...
