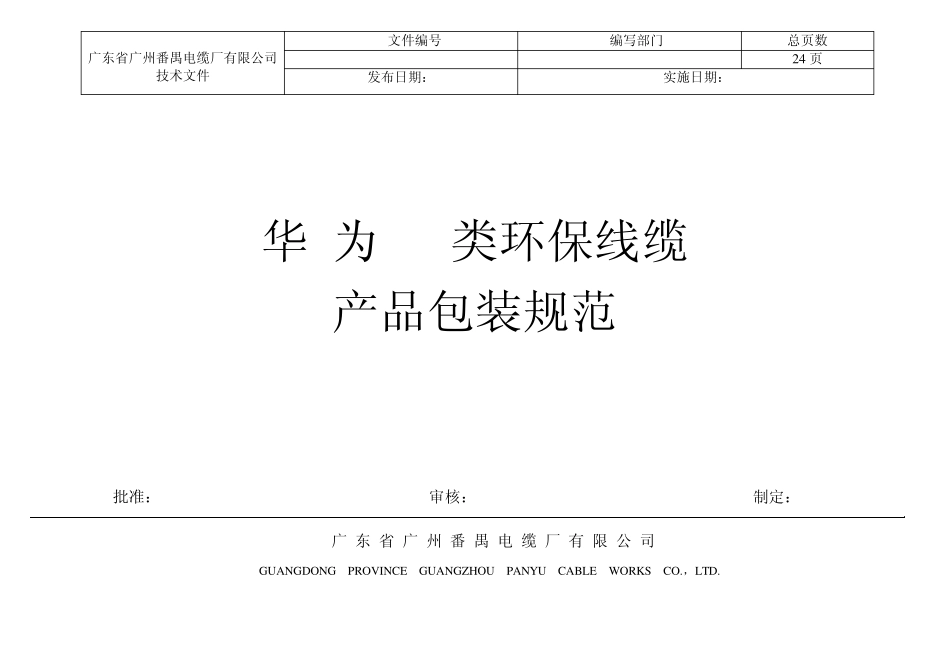

广东省广州番禺电缆厂有限公司 技术文件 文件编号 编写部门 总页数 24 页 发布日期: 实施日期: 华 为 25类环保线缆 产品包装规范 批准: 审核: 制定: 广 东 省 广 州 番 禺 电 缆 厂 有 限 公 司 GUANGDONG PROVINCE GUANGZHOU PANYU CABLE WORKS CO.,LTD. Pag e 2 o f 28 华 为 25类(ROHS)环保线缆 产品包装规范 范 围Scope: 本规范规定了为华为技术有限公司(下称:华为公司)生产供货的25 类线缆来料包装及标识基本要求; 本规范适用于向华为公司提交25 类线缆时,对出货包装及标识的基本要求,是作为公司质量管理人员判定25 类线缆出货包装及标识是否合格的主要依据,同时作为判定市场投诉责任单位的主要依据之一; 如果本规范与公司后续归档或签发的标准、规范或图纸要求存在矛盾时,矛盾之处以最新归档的要求为准; 1、25类线缆出货包装方式要求: 1.1包装方式的选择 25 类线缆包装方式主要根据线材型号和重量的不同,要求以不同的来料包装方式。来料包装主要有:拉伸膜缠绕、编织带+拉伸膜缠绕、木盘等 3种大类。具体选择参考表一: 表一 来料包装方式选择参考标准表 序号 判定条件 包装方式 备注 线材类别 重量 1 2503类线缆 G≤15kg 拉伸膜 1层 同规格(型号、长度)同一供应商来料其包装方式必须一致 15kg<G≤30kg 拉伸膜 2层 30kg<G≤80kg 编织带 2层+拉伸膜 1层 G>80kg 木盘 重量超过 80kg以上的电缆均要求上盘,其型号.规格.长度和所使用的盘具标准尺寸必须符合表二至表八的要求。 Page 3 of 28 重量在80kg以下的电缆均要求成圈包装,成圈截长度按华为订单要求为准,其型号.规格.长度,包装方式和封头材料必须符合表九至表十三的要求: 1.2各种包装图片展 图1 各包装方式图片展 拉伸膜缠绕 编织带+拉伸膜缠绕 木轴(电源线) 2、成卷内、外径要求  25类单芯线缆成卷内径应不小于该线缆线径的15倍;多芯电缆不小于该线缆线径的20倍;  小于或等于35mm2的电源线,如出货仅为拉伸膜缠绕包装时,成卷外径为300mm~350mm(多芯25类线缆按总平方数统一参考以上操作);  当需求长度不能同时满足成卷内、外径要求时,以先满足内径要求。但同一规格(型号、长度)同一供应商来料成卷内、外径必须一致; 3、拉伸膜、编织带缠绕包装要求 3.1 拉伸膜、编织带技术规格和质量要求 编织带:保证开包时不成碎片,不带异味...
