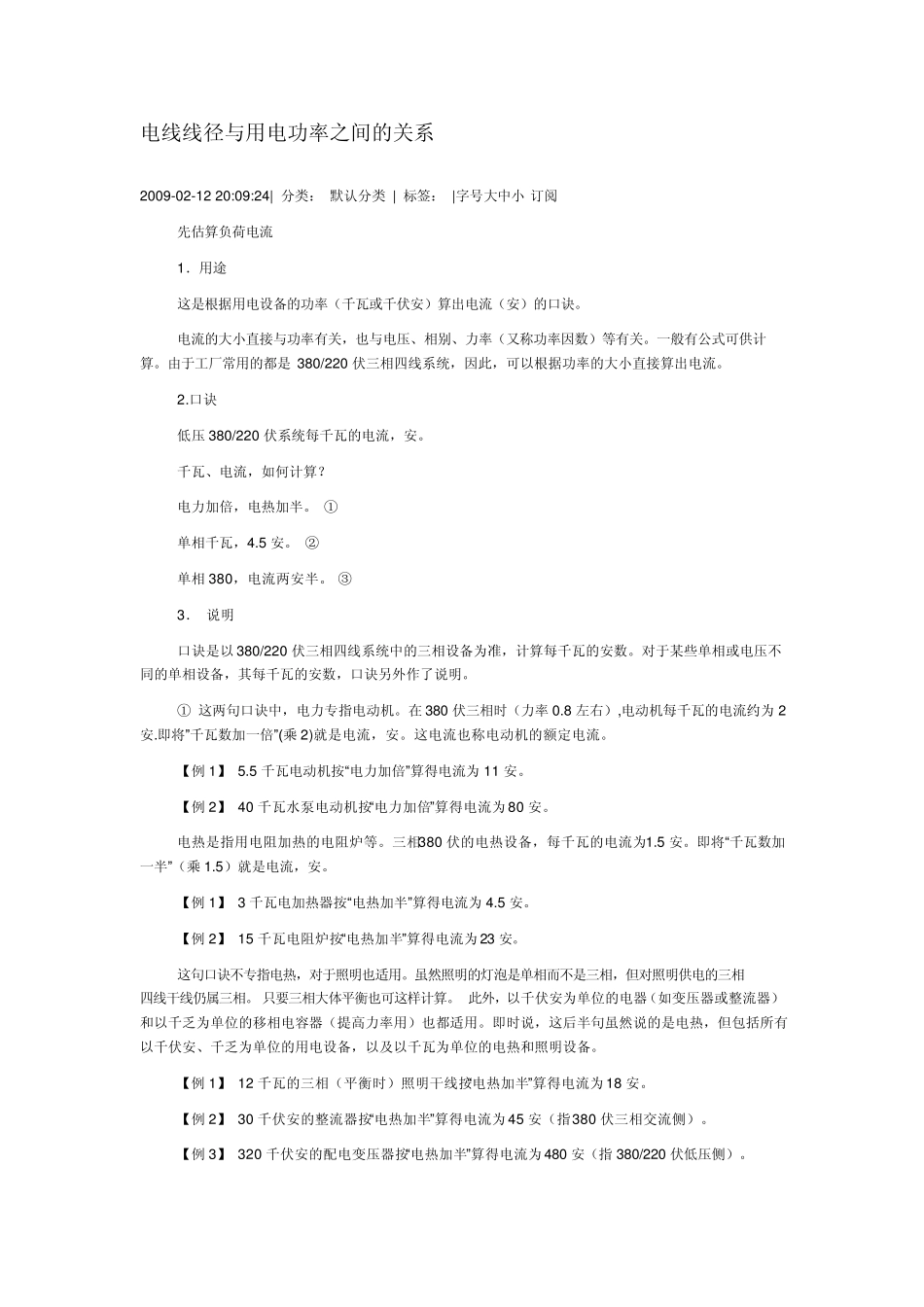

电线线径与用电功率之间的关系 2009-02-12 20:09:24| 分类： 默认分类 | 标签： |字号大中小 订阅 先估算负荷电流 1．用途 这是根据用电设备的功率（千瓦或千伏安）算出电流（安）的口诀。 电流的大小直接与功率有关，也与电压、相别、力率（又称功率因数）等有关。一般有公式可供计算。由于工厂常用的都是380/220 伏三相四线系统，因此，可以根据功率的大小直接算出电流。 2.口诀 低压380/220 伏系统每千瓦的电流，安。 千瓦、电流，如何计算？ 电力加倍，电热加半。 ① 单相千瓦，4.5 安。 ② 单相380，电流两安半。 ③ 3． 说明 口诀是以380/220 伏三相四线系统中的三相设备为准，计算每千瓦的安数。对于某些单相或电压不同的单相设备，其每千瓦的安数，口诀另外作了说明。 ① 这两句口诀中，电力专指电动机。在 380 伏三相时（力率0.8 左右）,电动机每千瓦的电流约为 2安.即将”千瓦数加一倍”(乘 2)就是电流，安。这电流也称电动机的额定电流。 【例 1】 5.5 千瓦电动机按“电力加倍”算得电流为 11 安。 【例 2】 40 千瓦水泵电动机按“电力加倍”算得电流为80 安。 电热是指用电阻加热的电阻炉等。三相380 伏的电热设备，每千瓦的电流为1.5 安。即将“千瓦数加一半”（乘 1.5）就是电流，安。 【例 1】 3 千瓦电加热器按“电热加半”算得电流为 4.5 安。 【例 2】 15 千瓦电阻炉按“电热加半”算得电流为23 安。 这句口诀不专指电热，对于照明也适用。虽然照明的灯泡是单相而不是三相，但对照明供电的三相四线干线仍属三相。只要三相大体平衡也可这样计算。此外，以千伏安为单位的电器（如变压器或整流器）和以千乏为单位的移相电容器（提高力率用）也都适用。即时说，这后半句虽然说的是电热，但包括所有以千伏安、千乏为单位的用电设备，以及以千瓦为单位的电热和照明设备。 【例 1】 12 千瓦的三相（平衡时）照明干线按“电热加半”算得电流为18 安。 【例 2】 30 千伏安的整流器按“电热加半”算得电流为45 安（指380 伏三相交流侧）。 【例 3】 320 千伏安的配电变压器按“电热加半”算得电流为480 安（指 380/220 伏低压侧）。 【例 4】 100 千乏的移相电容器（380 伏三相）按“电热加半” 算得电流为150 安。 ②在 380/220 伏三相四线系统中，单相设备的两条线，一条接相线而另一条接零线的（如照明设备）为单相 220 伏用电设备。这种...
