电缆及线路敷设方式代号

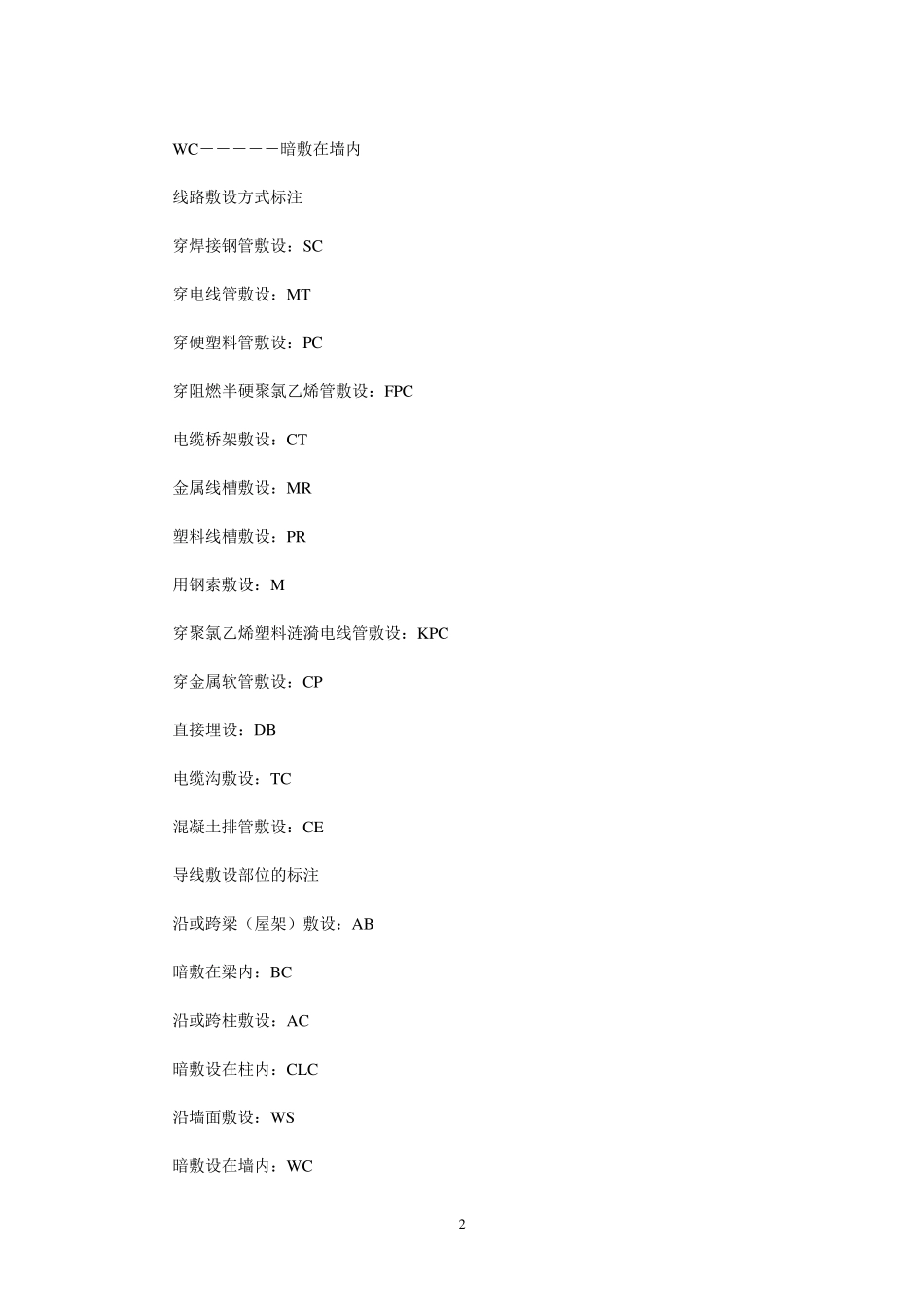

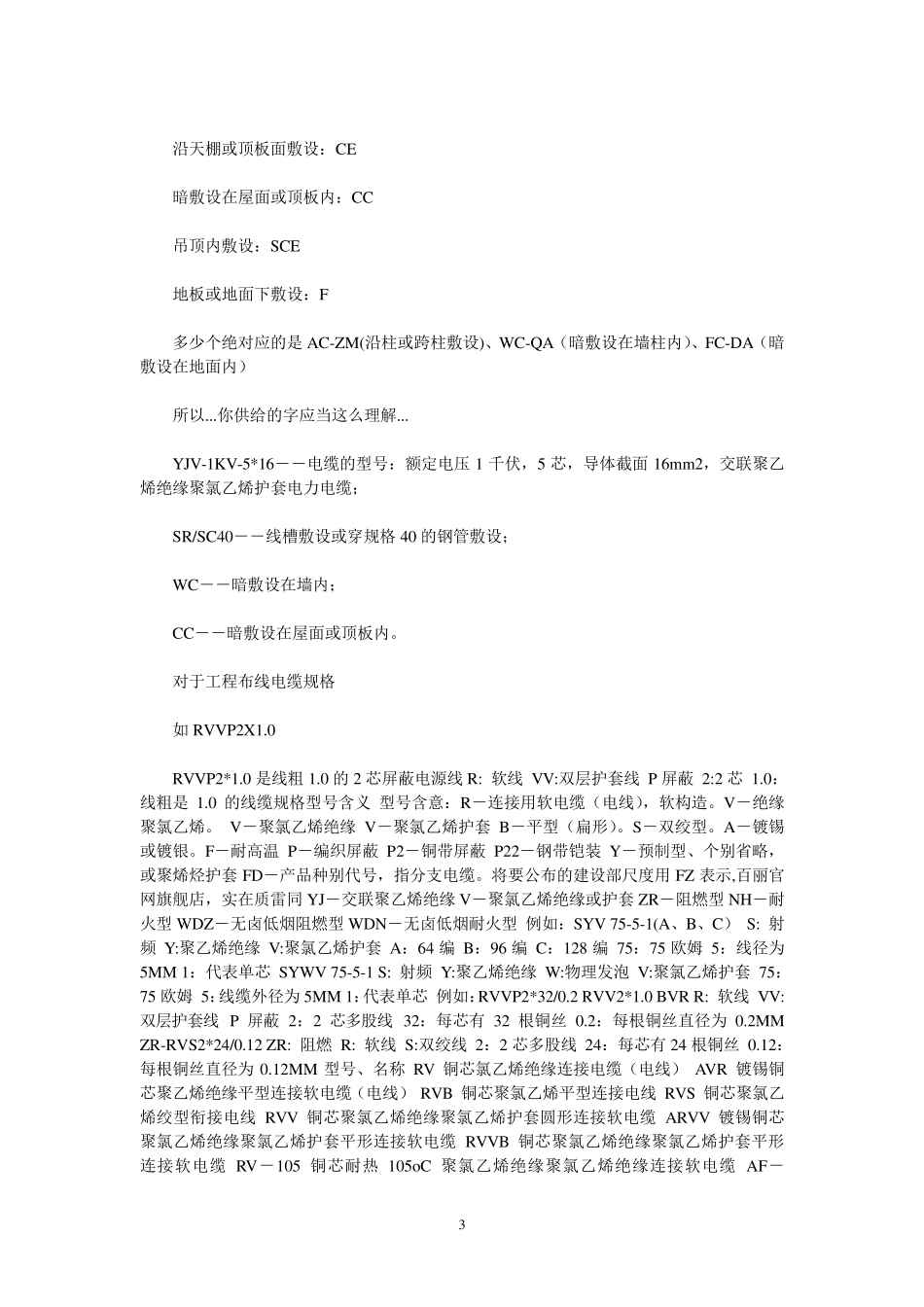

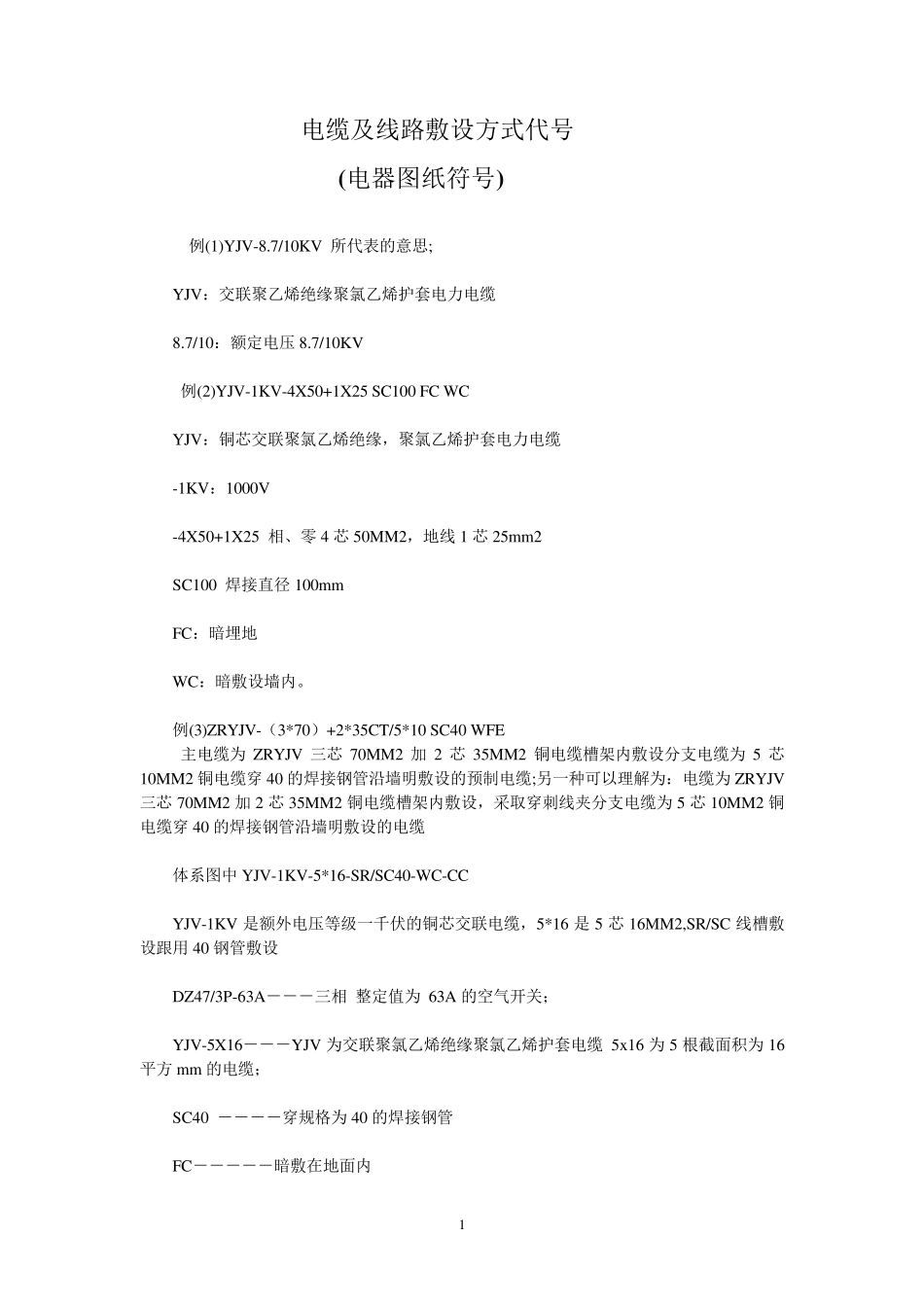

1 电缆及线路敷设方式代号 (电器图纸符号) 例(1)YJV-8.7/10KV 所代表的意思; YJV：交联聚乙烯绝缘聚氯乙烯护套电力电缆 8.7/10：额定电压8.7/10KV 例(2)YJV-1KV-4X50+1X25 SC100 FC WC YJV：铜芯交联聚氯乙烯绝缘，聚氯乙烯护套电力电缆 -1KV：1000V -4X50+1X25 相、零 4 芯50MM2，地线1 芯25mm2 SC100 焊接直径 100mm FC：暗埋地 WC：暗敷设墙内。 例(3)ZRYJV-（3*70）+2*35CT/5*10 SC40 WFE 主电缆为 ZRYJV 三芯70MM2 加 2 芯35MM2 铜电缆槽架内敷设分支电缆为 5 芯 10MM2 铜电缆穿 40 的焊接钢管沿墙明敷设的预制电缆;另一种可以理解为：电缆为 ZRYJV三芯70MM2 加 2 芯35MM2 铜电缆槽架内敷设，采取穿刺线夹分支电缆为 5 芯10MM2 铜电缆穿 40 的焊接钢管沿墙明敷设的电缆 体系图中 YJV-1KV-5*16-SR/SC40-WC-CC YJV-1KV 是额外电压等级一千伏的铜芯交联电缆，5*16 是 5 芯16MM2,SR/SC 线槽敷设跟用 40 钢管敷设 DZ47/3P-63A－－－三相 整定值为 63A 的空气开关； YJV-5X16－－－YJV 为交联聚氯乙烯绝缘聚氯乙烯护套电缆 5x16 为 5 根截面积为 16平方mm 的电缆； SC40 －－－－穿规格为 40 的焊接钢管 FC－－－－－暗敷在地面内 2 W C－－－－－暗敷在墙内 线路敷设方式标注 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料涟漪电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 混凝土排管敷设：CE 导线敷设部位的标注 沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：W S 暗敷设在墙内：W C 3 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：F 多少个绝对应的是AC-ZM(沿柱或跨柱敷设)、WC-QA（暗敷设在墙柱内）、FC-DA（暗敷设在地面内） 所以...你供给的字应当这么理解... YJV-1KV-5*16――电缆的型号：额定电压 1 千伏，5 芯，导体截面16mm2，交联聚乙烯绝缘聚氯乙烯护套电力电缆； SR/SC40――线槽敷设或穿规格 40 的钢管敷设； WC――暗敷设在墙内； CC――暗敷设在屋面或顶板内。 对于工程布线电缆规格 如 RVVP2X1.0 RVVP2*1.0 是线粗 1.0 的2 芯屏蔽电源线 R: 软线 VV:双层...
