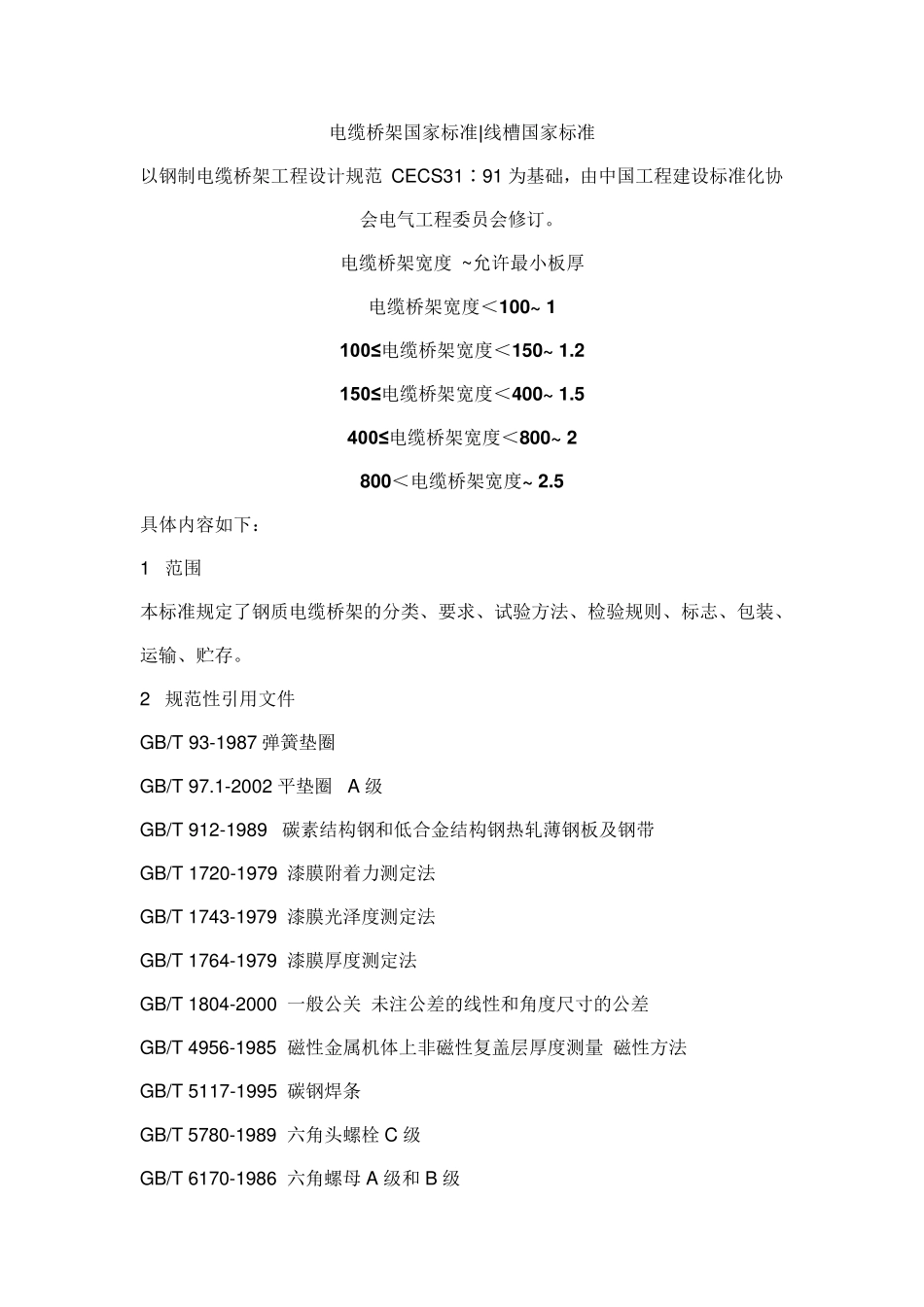

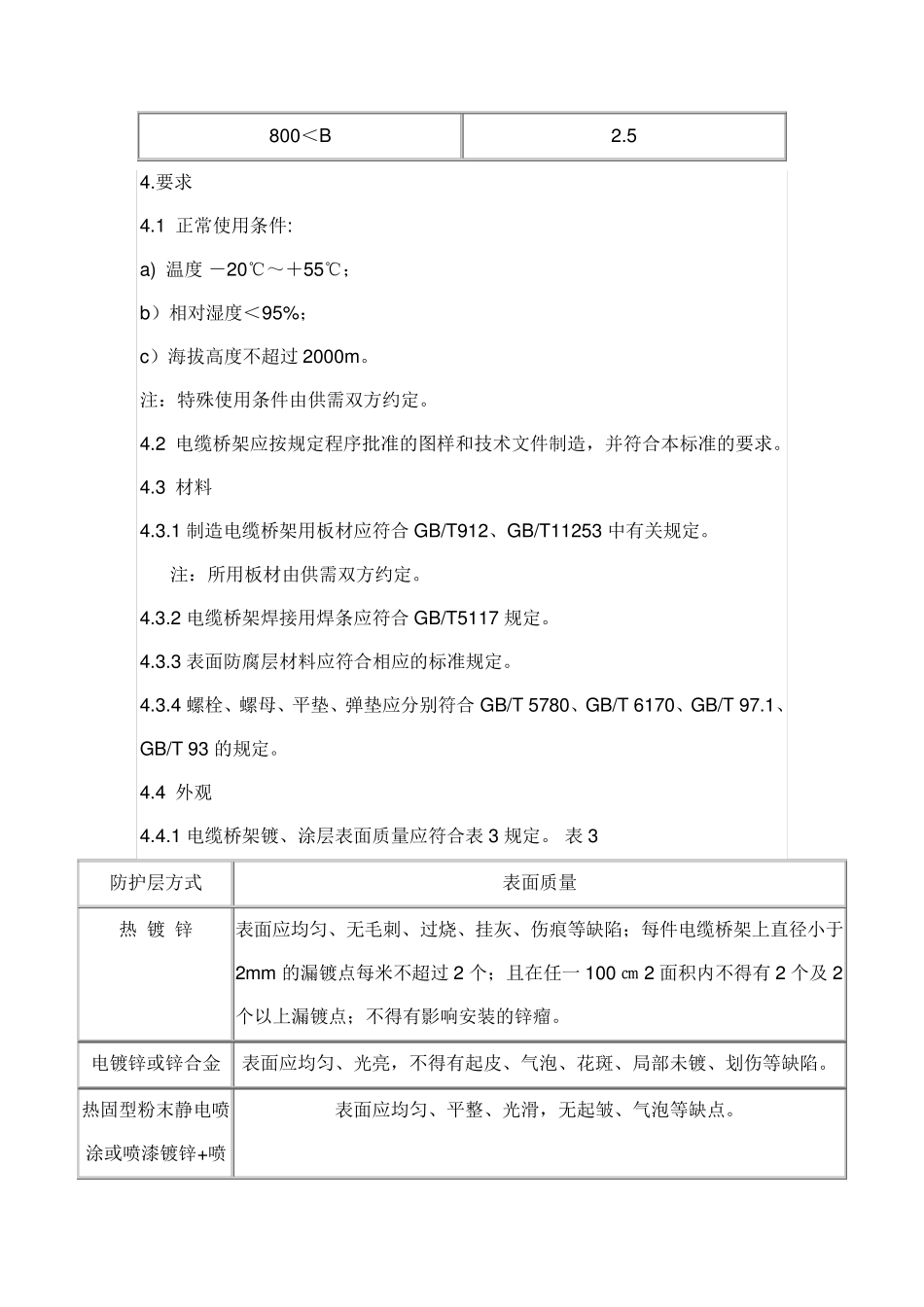

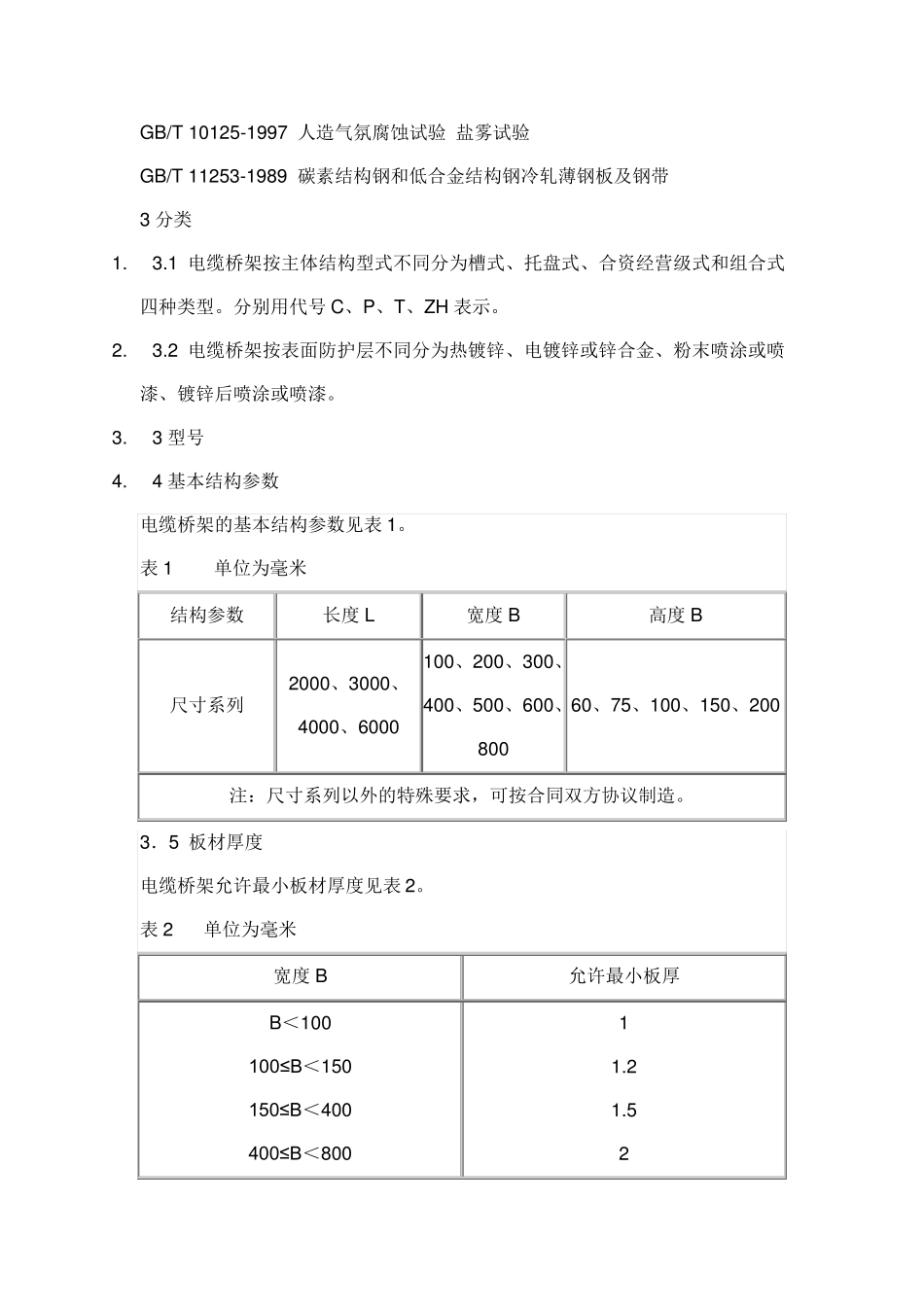

电缆桥架国家标准|线槽国家标准 以钢制电缆桥架工程设计规范 CECS31∶91 为基础，由中国工程建设标准化协会电气工程委员会修订。 电缆桥架宽度 ~允许最小板厚 电缆桥架宽度＜100~ 1 100≤电缆桥架宽度＜150~ 1.2 150≤电缆桥架宽度＜400~ 1.5 400≤电缆桥架宽度＜800~ 2 800＜电缆桥架宽度~ 2.5 具体内容如下： 1 范围 本标准规定了钢质电缆桥架的分类、要求、试验方法、检验规则、标志、包装、运输、贮存。 2 规范性引用文件 GB/T 93-1987 弹簧垫圈 GB/T 97.1-2002 平垫圈 A 级 GB/T 912-1989 碳素结构钢和低合金结构钢热轧薄钢板及钢带 GB/T 1720-1979 漆膜附着力测定法 GB/T 1743-1979 漆膜光泽度测定法 GB/T 1764-1979 漆膜厚度测定法 GB/T 1804-2000 一般公关 未注公差的线性和角度尺寸的公差 GB/T 4956-1985 磁性金属机体上非磁性复盖层厚度测量 磁性方法 GB/T 5117-1995 碳钢焊条 GB/T 5780-1989 六角头螺栓 C 级 GB/T 6170-1986 六角螺母 A 级和 B 级 GB/T 10125-1997 人造气氛腐蚀试验 盐雾试验 GB/T 11253-1989 碳素结构钢和低合金结构钢冷轧薄钢板及钢带 3 分类 1. 3.1 电缆桥架按主体结构型式不同分为槽式、托盘式、合资经营级式和组合式四种类型。分别用代号 C、P、T、ZH 表示。 2. 3.2 电缆桥架按表面防护层不同分为热镀锌、电镀锌或锌合金、粉末喷涂或喷漆、镀锌后喷涂或喷漆。 3. 3 型号 4. 4 基本结构参数 电缆桥架的基本结构参数见表 1。 表 1 单位为毫米 结构参数 长度 L 宽度 B 高度 B 尺寸系列 2000、3000、 4000、6000 100、200、300、400、500、600、800 60、75、100、150、200 注：尺寸系列以外的特殊要求，可按合同双方协议制造。 3．5 板材厚度 电缆桥架允许最小板材厚度见表 2。 表 2 单位为毫米 宽度 B 允许最小板厚 B＜100 100≤B＜150 150≤B＜400 400≤B＜800 1 1.2 1.5 2 800＜B 2.5 4.要求 4.1 正常使用条件: a) 温度 －20℃～＋55℃； b）相对湿度＜95%； c）海拔高度不超过 2000m 。 注：特殊使用条件由供需双方约定。 4.2 电缆桥架应按规定程序批准的图样和技术文件制造，并符合本标准的要求。 4.3 材料 4.3.1 制造电缆桥架用板材应符合 GB/T912、GB/T11253 中有关规定。 注：所用板材由供需双方约定。 4.3.2 电缆桥架焊接用焊条应符合 GB/T5117 规...
