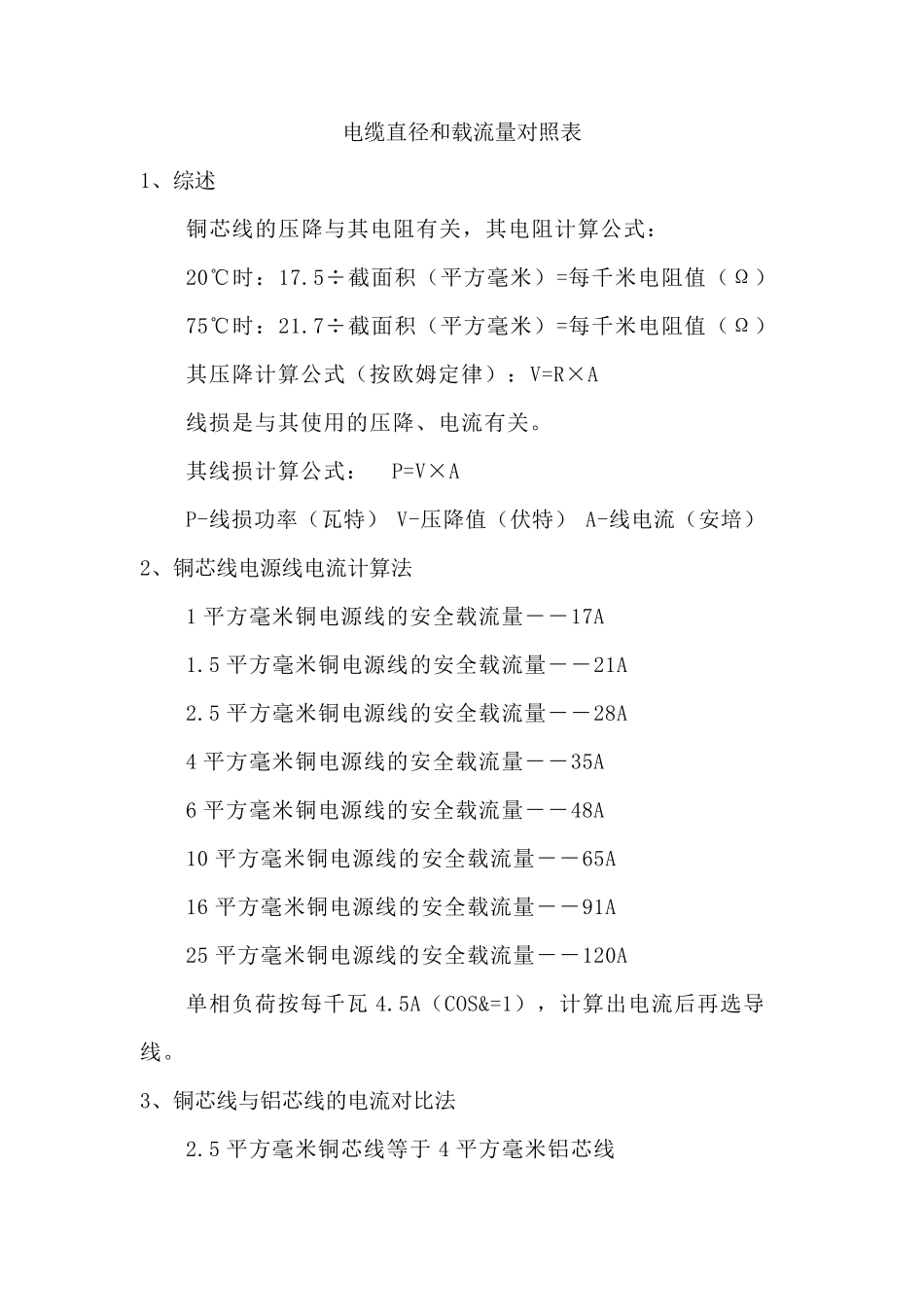

电缆直径和载流量对照表 1、综述 铜芯线的压降与其电阻有关，其电阻计算公式： 20℃时：17.5÷截面积（平方毫米）=每千米电阻值（Ω） 75℃时：21.7÷截面积（平方毫米）=每千米电阻值（Ω） 其压降计算公式（按欧姆定律）：V=R×A 线损是与其使用的压降、电流有关。 其线损计算公式： P=V×A P-线损功率（瓦特） V-压降值（伏特） A-线电流（安培） 2、铜芯线电源线电流计算法 1 平方毫米铜电源线的安全载流量－－17A 1.5 平方毫米铜电源线的安全载流量－－21A 2.5 平方毫米铜电源线的安全载流量－－28A 4 平方毫米铜电源线的安全载流量－－35A 6 平方毫米铜电源线的安全载流量－－48A 10 平方毫米铜电源线的安全载流量－－65A 16 平方毫米铜电源线的安全载流量－－91A 25 平方毫米铜电源线的安全载流量－－120A 单相负荷按每千瓦 4.5A（COS&=1），计算出电流后再选导线。 3、铜芯线与铝芯线的电流对比法 2.5 平方毫米铜芯线等于 4 平方毫米铝芯线 4 平方毫米铜芯线等于6 平方毫米铝芯线 6 平方毫米铜芯线等于10 平方毫米铝芯线 <10 平方毫米以下乘以五> 即: 2.5 平方毫米铜芯线=<4 平方毫米铝芯线×5>20 安培=4400瓦； 4 平方毫米铜芯线=<6 平方毫米铝芯线×5>30 安培=6600 瓦; 6 平方毫米铜芯线=<10 平方毫米铝芯线×5>50 安培=11000瓦； 土方法是铜芯线1 个平方1KW,铝芯2 个平方1KW.单位是平方毫米； 就是横截面积（平方毫米）电缆载流量根据铜芯/铝芯不同，铜芯你 用2.5 （ 平方毫米） 就 可 以了 ， 其 标准 :0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/300/400…，还有非我国标准如：2.0。 铝芯1 平方最大载流量 9A，铜芯1 平方最大载流量 13.5A 二点五下乘以九，往上减一顺号走。三十五乘三点五，双双成组减点五。条件有变加折算，高温九折铜升级。穿管根数二三四，八七六折满载流。 1、“二点五下乘以九，往上减一顺号走”说的是：2．5mm2及以下的各种截面铝芯绝缘线，其载流量约为截面数的 9 倍。如 2．5mm2 导线，载流量为 2．5×9＝22．5(A)。从 4mm2 及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。 2、“三十五乘三点五，双双成组减点五”，说的是： 35mm2 的导线载流量为截面数的3．5 倍，即35×3．5＝122．5(A)。从 50mm2 及以上的导线，其载流量与截面...
