电网三段式零序电流保护

电网三段式零序电流保护_第1页
1/14
电网三段式零序电流保护_第2页
2/14
电网三段式零序电流保护_第3页
3/14

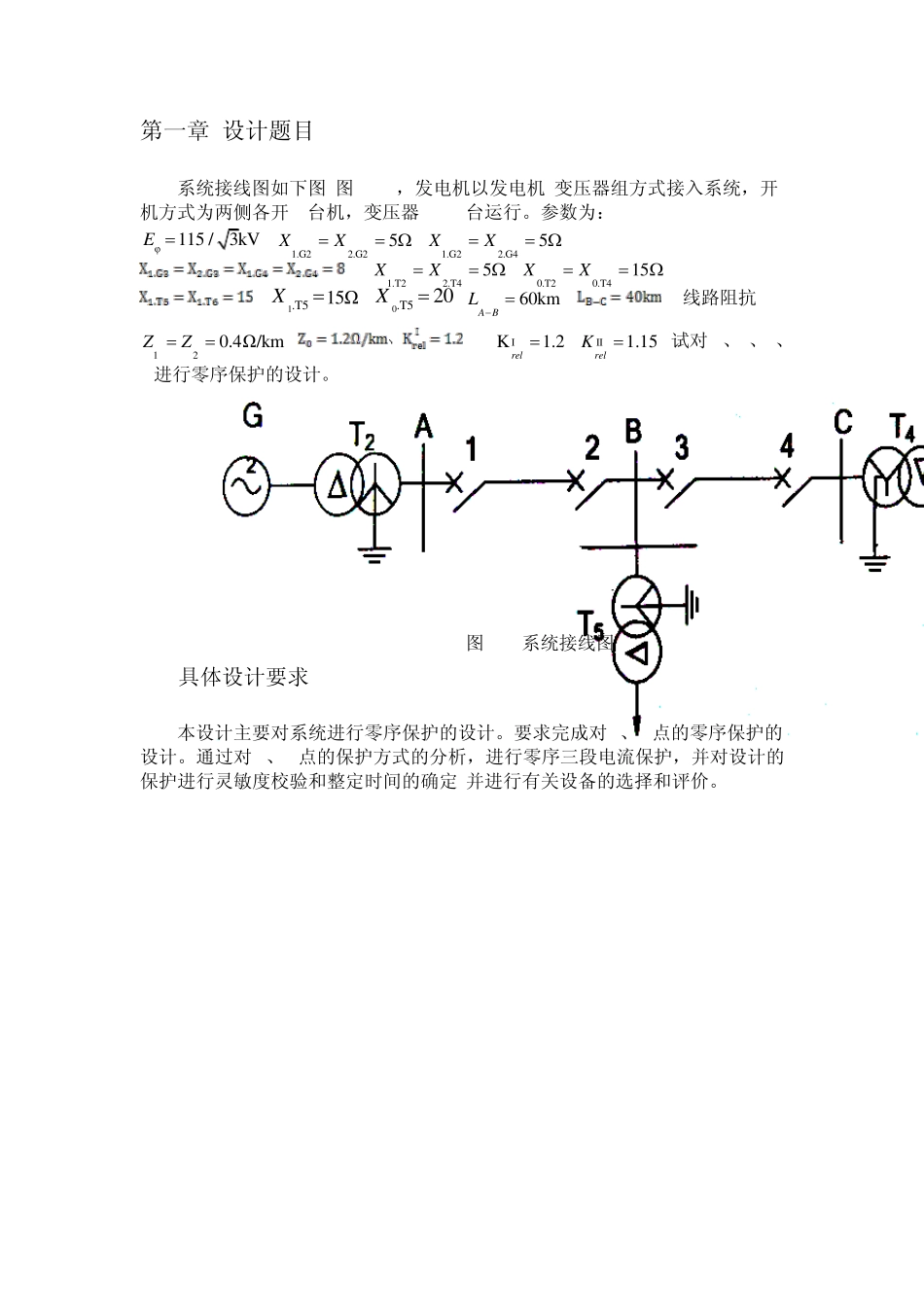

第一章 设计题目 系统接线图如下图(图1.1),发电机以发电机-变压器组方式接入系统,开机方式为两侧各开1台机,变压器T5 1台运行。参数为: φ115 /3kVE ,1.G22.G25XX  ,1.G22.G45XX  ,1.T22.T45XX  ,0.T20.T415XX ,1.T515ΩX,0.T520X,60kmA BL ,,线路阻抗120.4Ω /kmZZ,, IK1.2rel ,II1.15relK;试对1、2、3、4进行零序保护的设计。 图1.1系统接线图 1.1具体设计要求 本设计主要对系统进行零序保护的设计。要求完成对1、4点的零序保护的设计。通过对1、4点的保护方式的分析,进行零序三段电流保护,并对设计的保护进行灵敏度校验和整定时间的确定,并进行有关设备的选择和评价。 第二章 分析要设计的课题内容 2.1设计规程 继电保护装置应满足可靠性、选择性、灵敏性和速动性的要求,110~220kV有效接地电力网线路,应按下列规定装设反应接地短路和相间短路的保护装置。 (1)对于接地短路: ①装设带方向和不带方向的阶段式零序电流保护; ②零序电流保护不能满足要求时,可装设接地距离保护,并应装设一段或两段零序电流保护作为后备保护。 (2)对于相间短路: ①单侧电源单回线路,应装设三相多段式电流或电压保护,如不能满足要求,则应装设距离保护; ②双侧电源线路宜装设阶段式距离保护。 2.2本设计的保护配置 2.2.1主保护(零序电流保护)的配置 电力系统正常运行时是三相对称的,其零序、负序电流值理论上是零。多数的短路故障是不对称的,其零、负序电流电压会很大,利用故障的不对称性可以找到正常与故障的区别,并且这种差别是零与很大值得比较,差异更为明显。 2.2.2后备保护(距离保护)配置 距离保护是利用短路发生时电压、电流同时变化的特征,测量电压与电流的比值,该比值反应故障点到保护安装处的距离,如果短路点距离小于整定值,则保护装置动作。 2 .3 绘制等效电路图 绘制三序电压等值网络图如图1;图2;图3。 EϕX 1.G2X 1.T2Z1.ABZ1.BCX 1.T5Z1.T4X 1.G4E ϕABC 图 1正序网络 EϕX2.G2X2.T2Z2.ABZ2.BCX2.T5Z2.T4X2.G4EϕABC 图 2负序网络 X 0.T2Z0.ABZ0.BCX 0.T5Z0.T4X 0.G4ABC 图 3零序网络 第三章 短路电流及残压计算 3.1保护短路点的选取 母线A处分别发生单相接地短路和两相接地短路,求出流过保护2的最大零序电流。 母线B处分别发生单相接地短路和两相接地短路,求出流过保护1和4的最大零序电流。 母线C处分别发生...
