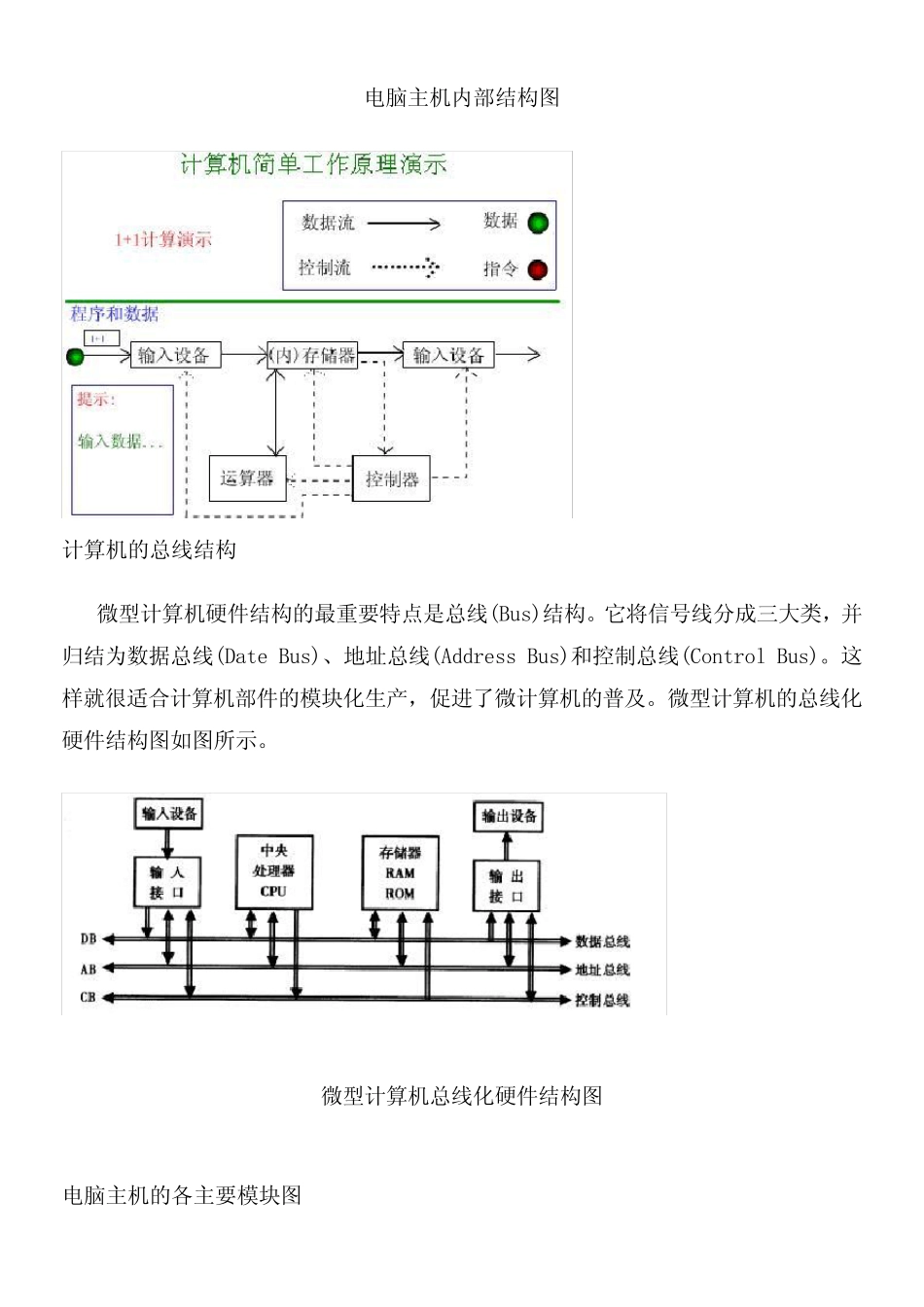

电脑主机内部结构图计算机的总线结构微型计算机硬件结构的最重要特点是总线(Bus)结构。它将信号线分成三大类，并归结为数据总线(Date Bus)、地址总线(Address Bus)和控制总线(Control Bus)。这样就很适合计算机部件的模块化生产，促进了微计算机的普及。微型计算机的总线化硬件结构图如图所示。微型计算机总线化硬件结构图电脑主机的各主要模块图主板主板(Mainboard 或Motherboard，简称M/B)是电脑主机中最大的一块长方形电路板。主板是主机的躯干，CPU、内存、声卡、显卡等部件都固定在主板的插槽上，另外机箱电源上的引出线也接在主板的接口上。①CPU 插座：CPU 就固定在此插槽上。②内存插槽：内存条就插在此插槽上。我们可以通过增加内存条来增大内存。③AGP 插槽：靠近CPU 的棕色插槽，主要用来连接AGP 显卡。④PCI 插槽：AGP 插槽旁边的白色插槽，比AGP 插槽稍长，是数量最多的扩展槽，主要用来插声卡、网卡等PCI 设备的。⑤AMR 插槽：在主板边上，长度大约只有PCI 插槽的一半，用于连接一些AMR 设备，如调制解调器(③④⑤统称总线扩展槽)。⑥驱动器接口：软驱、硬盘、光驱等设备就是通过数据线接在主板的驱动器接口上的。⑦主板电源插座：接机箱电源的主板电源插头，为主板提供电能。⑧输入/输出接口：详见本版左下角的“I/O 接口”部分。⑨BIOS 芯片：BIOS(Basic Input/Output System，基本输入/输出系统)，是一组固化到主板上的一个ROM(只读存储器)芯片中的程序，它保存着最重要的基本输入输出程序、系统设置信息、开机上电自检程序和系统启动自举程序。⑩电池：在主板断电期间维持系统CMOS 的内容和主板上系统时钟的运行。显卡和声卡显卡主板要把控制信号传送到显示器，并将数码信号转变为图像信号，就需要在主板和显示器之间安装一个中间通讯连接部件，这就是显示适配器，简称为显卡。显卡和显示器共同构成了电脑的显示系统。①接口：接显示器的信号线插头。②芯片：在图中的风扇下面，负责图像处理工作。③显存：是存放图像数据的地方。声卡声卡是多媒体电脑的核心部件，它的功能主要是处理声音信号并把信号传输给音箱或耳机，使它们发出声音来。①芯片：负责声音处理工作，如波形的采样与合成和MIDI(乐器数字接口)音乐的合成。②输入输出插孔：最常用的有与麦克风连接的“MIC”插孔，与音箱连接的“SPEAKER”插孔。③接口：连接游戏杆。I/O 接口输入输出接口简称 I/O 接口，I 和O 是Input(输入)、Output(输...
