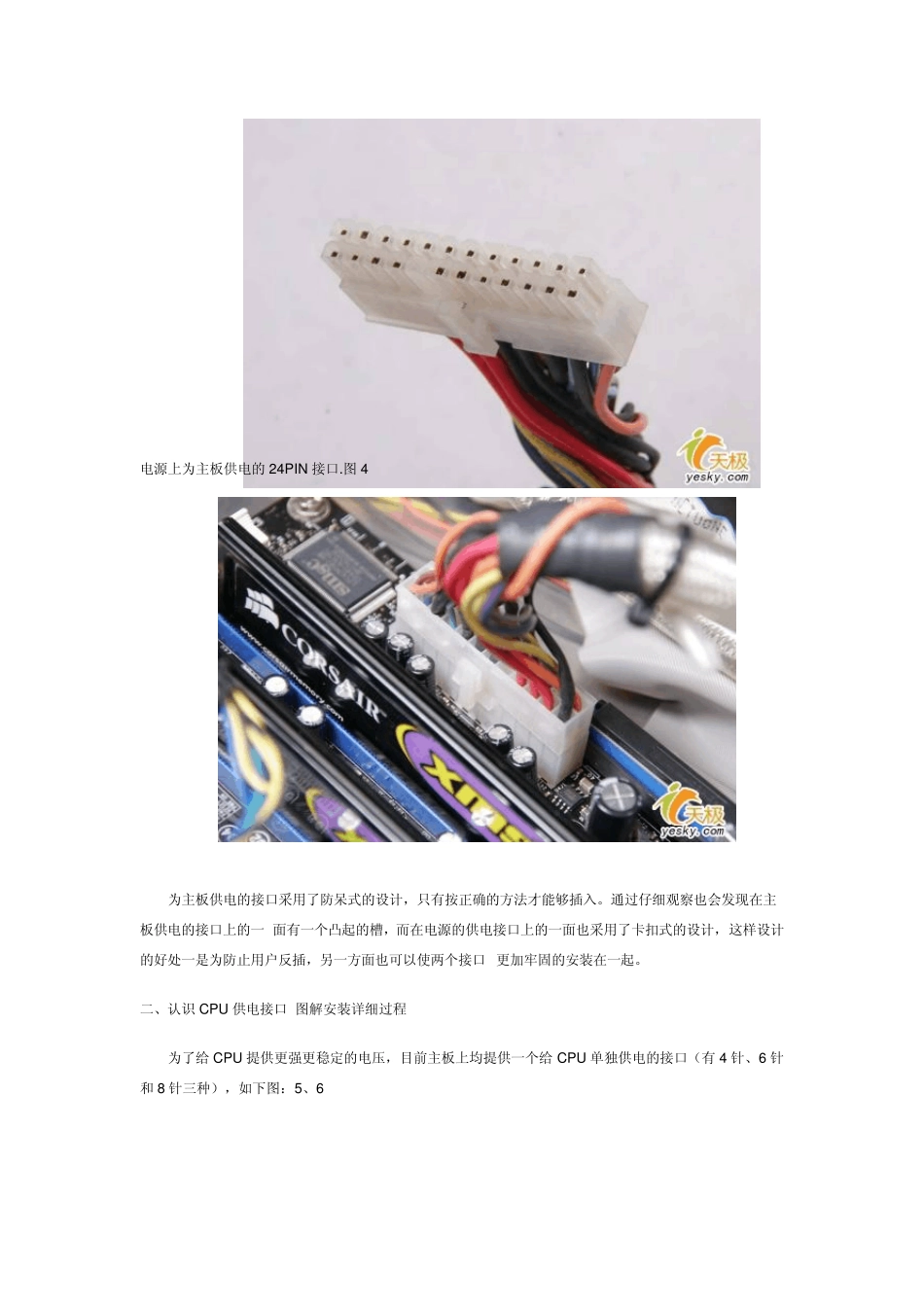

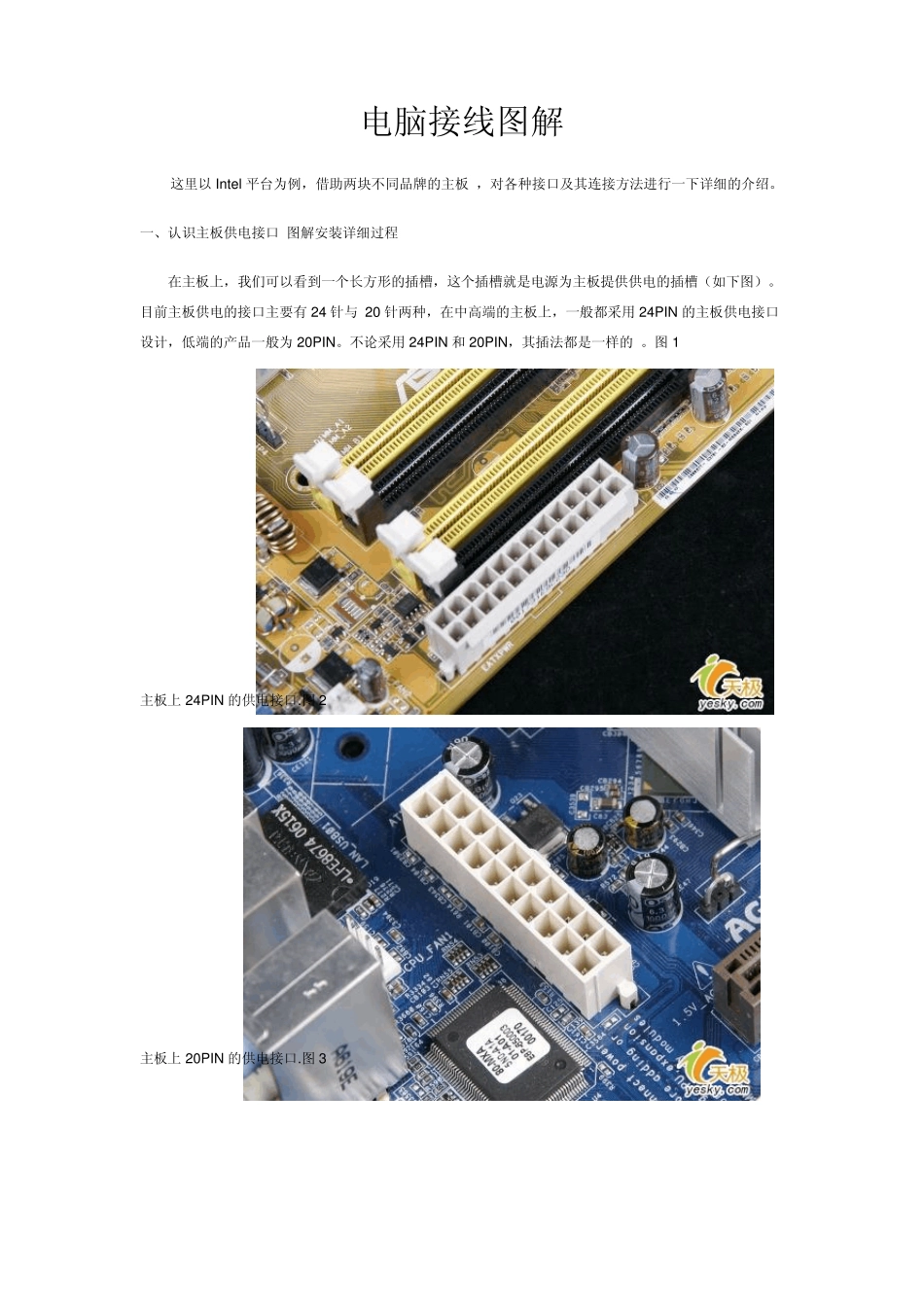

电脑接线图解 这里以Intel 平台为例，借助两块不同品牌的主板 ，对各种接口及其连接方法进行一下详细的介绍。 一、认识主板供电接口 图解安装详细过程 在主板上，我们可以看到一个长方形的插槽，这个插槽就是电源为主板提供供电的插槽（如下图）。目前主板供电的接口主要有 24 针与 20 针两种，在中高端的主板上，一般都采用 24PIN 的主板供电接口设计，低端的产品一般为20PIN。不论采用 24PIN 和 20PIN，其插法都是一样的 。图1 主板上 24PIN 的供电接口.图2 主板上 20PIN 的供电接口.图3 电源上为主板供电的24PIN 接口.图4 为主板供电的接口采用了防呆式的设计，只有按正确的方法才能够插入。通过仔细观察也会发现在主板供电的接口上的一 面有一个凸起的槽，而在电源的供电接口上的一面也采用了卡扣式的设计，这样设计的好处一是为防止用户反插，另一方面也可以使两个接口 更加牢固的安装在一起。 二、认识 CPU 供电接口 图解安装详细过程 为了给 CPU 提供更强更稳定的电压，目前主板上均提供一个给 CPU 单独供电的接口（有4 针、6 针和 8 针三种），如下图：5、6 主板上提供给 CPU 单独供电的 12V 四针供电接口.图 7 电源上提供给CPU 供电的4 针、6 针与 8 针的接口.图 8 安装的方法也相当的简单，接口与给主板供电的插槽相同，同样使用了防呆式的设计，让我们安装起来得心应手。 三、认识 SATA 串口 图解 SATA 设备的安装 SATA 串口由于具备更高的传输速度渐渐替代 PATA 并口成为当前的主流，目前大部分的硬盘都采用了串口设计，由于 SATA 的 数据线设计更加合理，给我们的安装提供了更多的方便。接下来认识一下主板上的SATA 接口。图 9、10 以上两幅图片便是主板上提供的SATA 接口，也许有些朋友会问，两块主板上的SATA 口“模样”不太相同。大家仔细观察会 发现，在下面的那张图中，SATA 接口的四周设计了一圈保护层，这样对接口起到了很好的保护作用，在一起大品牌的主板上一般会采用这样的 设计。图11 SATA 接口的安装也相当的简单，接口采用防呆式的设计，方向反了根本无法插入，细心的用户仔细观察接口的设计，也能 够看出如何连接。另外需要说明的是，SATA 硬盘的供电接口也与普通的四针梯形供电接口有所不同，下图分别是SATA 供电接口与普通四针梯形 供电接口对比。图12 SATA 硬盘供电接口 四、认识 PATA 并口 图解并口设备的安装。图 13 ...
