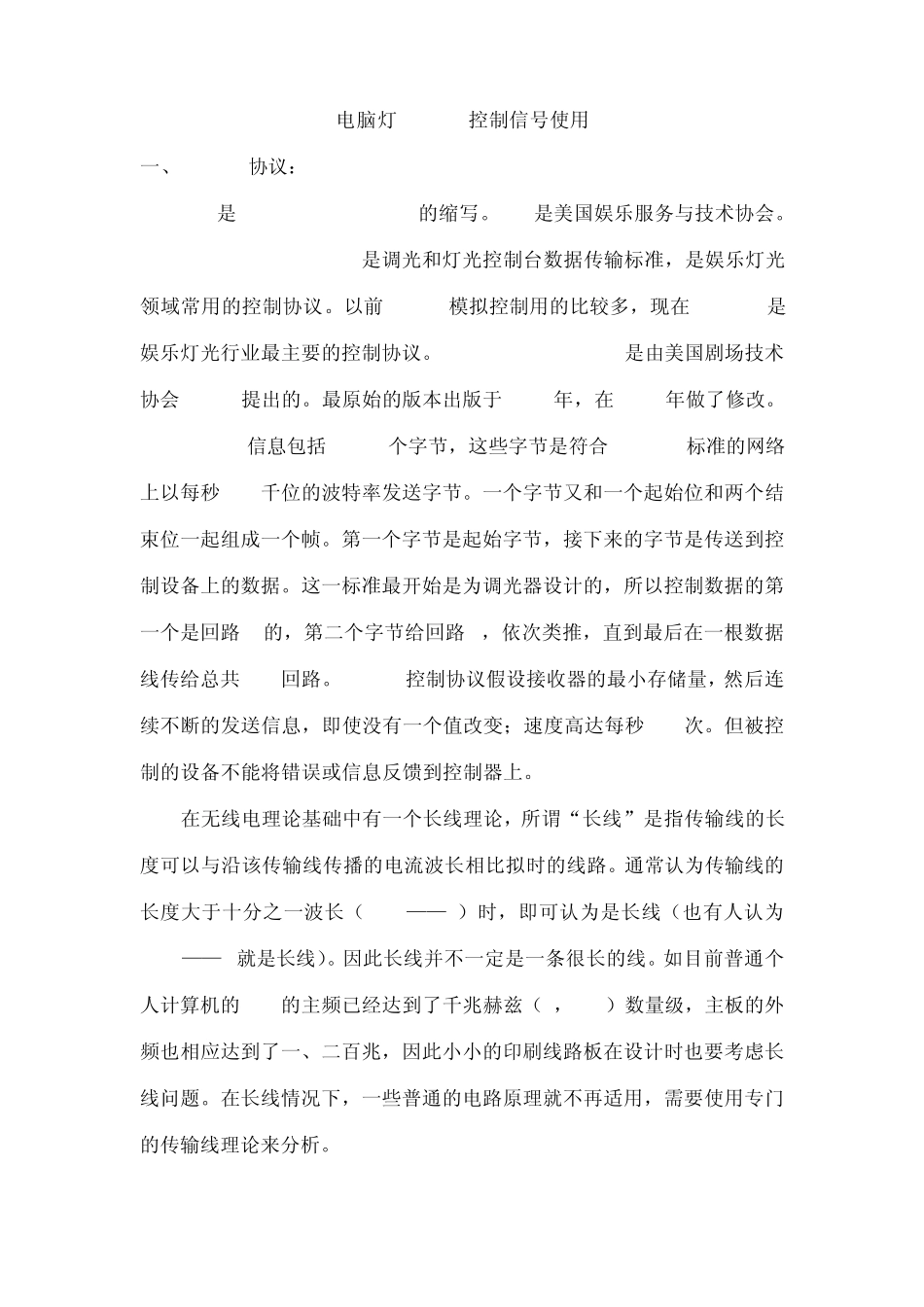

电脑灯 DMX512控制信号使用 一、DMX512协议： DMX是 Digital Multipiex 的缩写。ESTA是美国娱乐服务与技术协会。 USITT DMX512/1990是调光和灯光控制台数据传输标准，是娱乐灯光领域常用的控制协议。以前 0-10V模拟控制用的比较多，现在 DMX512是娱乐灯光行业最主要的控制协议。USITT DMX512/1990是由美国剧场技术协会 USITT提出的。最原始的版本出版于 1986年，在 1990年做了修改。 DMX512信息包括 2-513个字节，这些字节是符合 EIA 485标准的网络上以每秒 250千位的波特率发送字节。一个字节又和一个起始位和两个结束位一起组成一个帧。第一个字节是起始字节，接下来的字节是传送到控制设备上的数据。这一标准最开始是为调光器设计的，所以控制数据的第一个是回路 1的，第二个字节给回路 2，依次类推，直到最后在一根数据线传给总共 512回路。DMX512控制协议假设接收器的最小存储量，然后连续不断的发送信息，即使没有一个值改变；速度高达每秒 44次。但被控制的设备不能将错误或信息反馈到控制器上。 在无线电理论基础中有一个长线理论，所谓“长线”是指传输线的长度可以与沿该传输线传播的电流波长相比拟时的线路。通常认为传输线的长度大于十分之一波长（l > ——l）时，即可认为是长线（也有人认为l > ——l就是长线）。因此长线并不一定是一条很长的线。如目前普通个人计算机的 CPU的主频已经达到了千兆赫兹（G，109）数量级，主板的外频也相应达到了一、二百兆，因此小小的印刷线路板在设计时也要考虑长线问题。在长线情况下，一些普通的电路原理就不再适用，需要使用专门的传输线理论来分析。 DMX512控 制 信 号 的 传 输 速 率 为 250kbps ， 即 每 秒 发 送 25万 个 二 进 制码 ， 换 句 话 说 就 是 每 秒 发 送25万 个 矩 形 脉 冲 。 根 据 信 号 的 频 谱 分 析 理 论可 知 ， 矩 形 脉 冲 含 有 大 量 的 高 次 谐 波 ， 即 使 只 以 其 中 频 率 最 低 的 基 波 以 及l > — — l 的 条 件 来 计 算 ， 当 频 率 为 250kHz时 ， 波 长 为 1200m， 那 么传 输 线 大 于120m就 应 视 为 长 线 。 实 际 上 其 谐 波 是 不 容 忽 略 的 ， 这 样 这 一距 离 就 更 短 。 因 此 DMX信 号 的 传 送 必 须 作 为 长 线 来 处 理 。 二 、...
