电脑电源主板电源插头20pin针以及ATX使用的24PIN针针脚定义

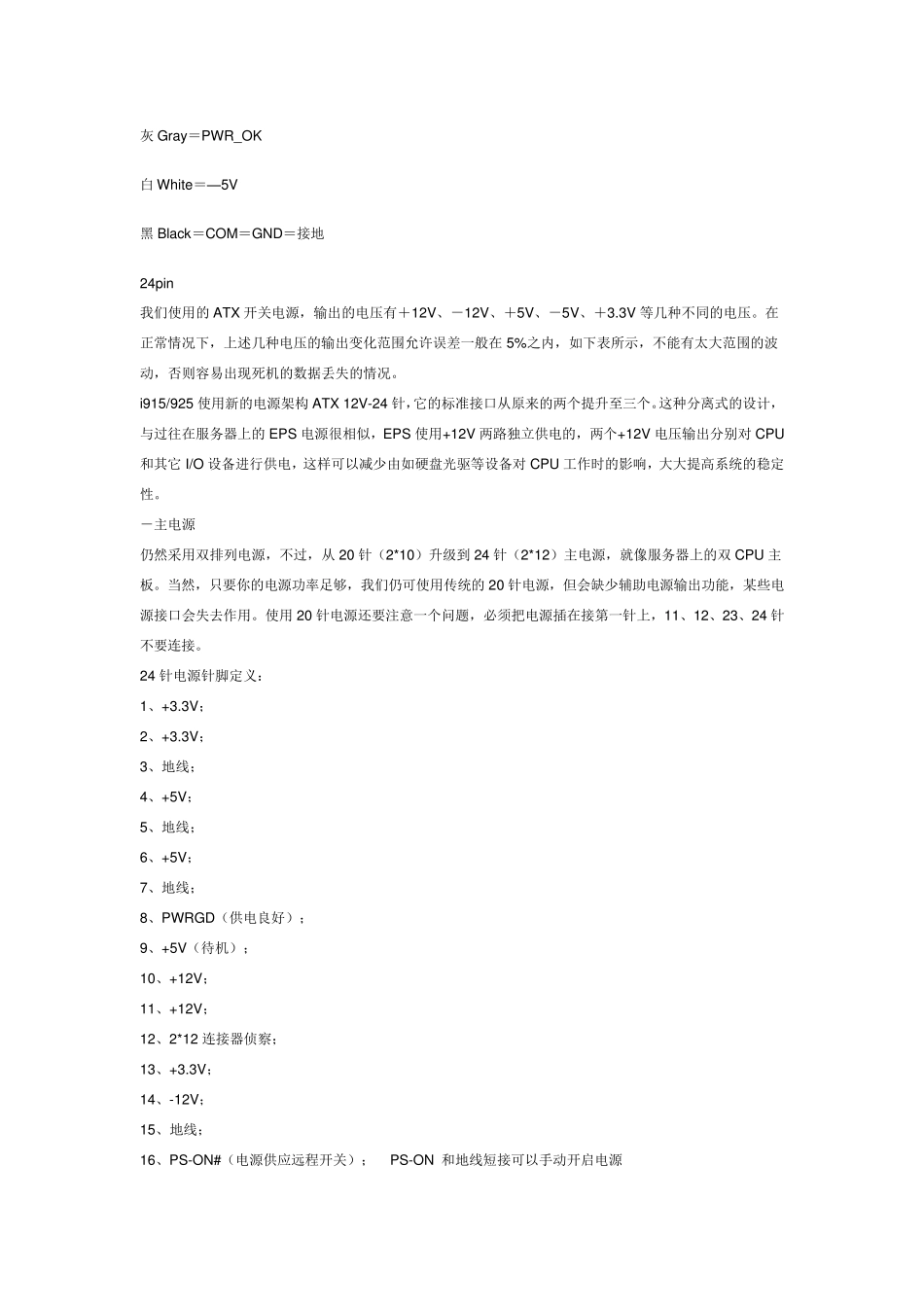

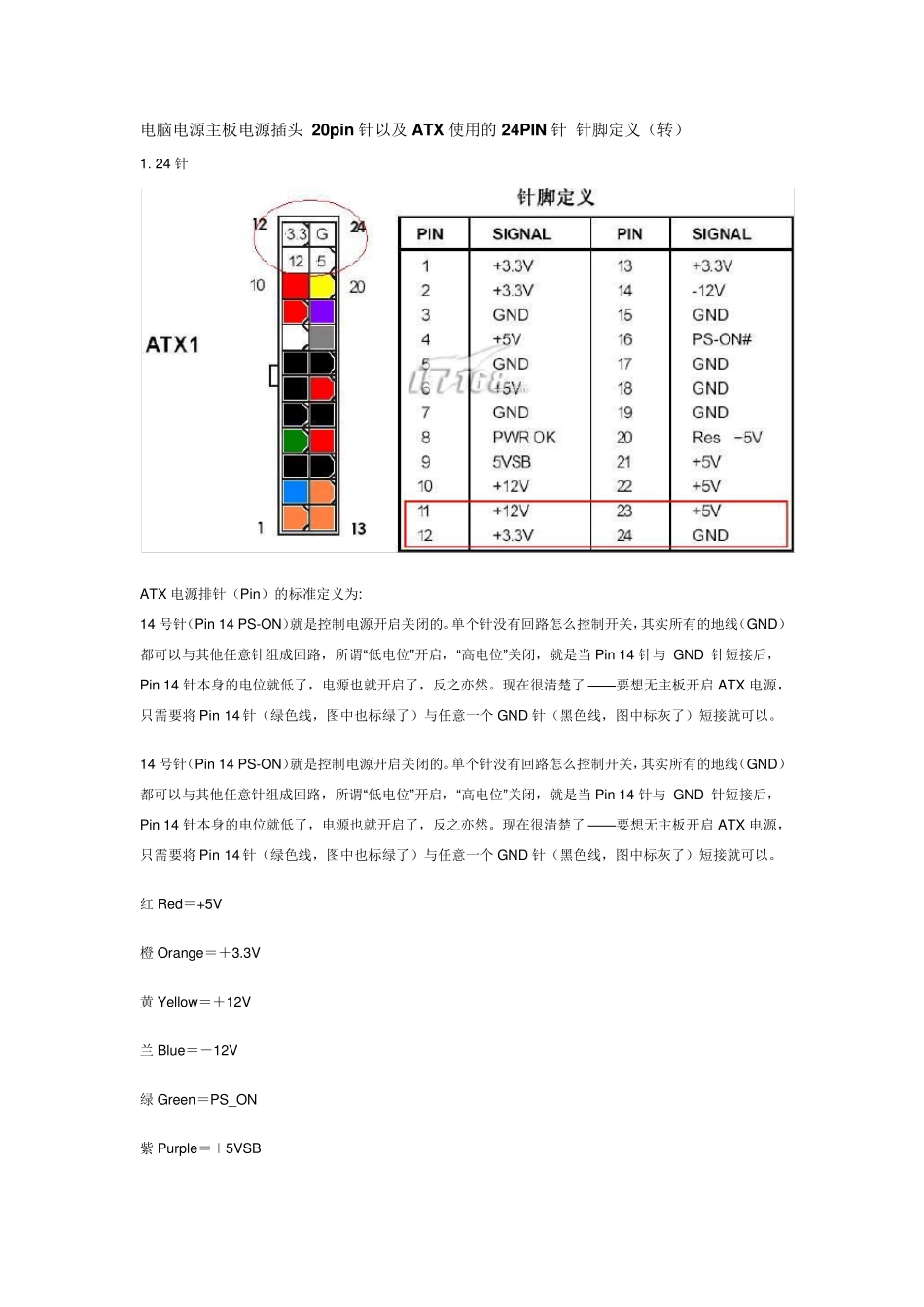

电脑电源主板电源插头 20p in 针以及ATX 使用的24PIN 针 针脚定义（转） 1. 24 针 ATX 电源排针（Pin）的标准定义为: 14 号针（Pin 14 PS-ON）就是控制电源开启关闭的。单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位” 开启，“高电位” 关闭，就是当 Pin 14 针与 GND 针短接后，Pin 14 针本身的电位就低了，电源也就开启了，反之亦然。现在很清楚了 ——要想无主板开启ATX 电源，只需要将 Pin 14 针（绿色线，图中也标绿了）与任意一个 GND 针（黑色线，图中标灰了）短接就可以。 14 号针（Pin 14 PS-ON）就是控制电源开启关闭的。单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位” 开启，“高电位” 关闭，就是当 Pin 14 针与 GND 针短接后，Pin 14 针本身的电位就低了，电源也就开启了，反之亦然。现在很清楚了 ——要想无主板开启ATX 电源，只需要将 Pin 14 针（绿色线，图中也标绿了）与任意一个 GND 针（黑色线，图中标灰了）短接就可以。 红 Red＝+5V 橙 Orange＝＋3.3V 黄 Yellow ＝＋12V 兰 Blue＝－12V 绿 Green＝PS_ON 紫 Purple＝＋5VSB 灰Gray ＝PWR_OK 白White＝—5V 黑Black＝COM＝GND＝接地 24pin 我们使用的ATX 开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V 等几种不同的电压。在正常情况下，上述几种电压的输出变化范围允许误差一般在 5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。 i915/925 使用新的电源架构 ATX 12V-24 针，它的标准接口从原来的两个提升至三个。这种分离式的设计，与过往在服务器上的EPS 电源很相似，EPS 使用+12V 两路独立供电的，两个+12V 电压输出分别对 CPU和其它 I/O 设备进行供电，这样可以减少由如硬盘光驱等设备对 CPU 工作时的影响，大大提高系统的稳定性。 －主电源 仍然采用双排列电源，不过，从 20 针（2*10）升级到 24 针（2*12）主电源，就像服务器上的双 CPU 主板。当然，只要你的电源功率足够，我们仍可使用传统的20 针电源，但会缺少辅助电源输出功能，某些电源接口会失去作用。使用20 针电源还要注意一个问题，必须把电源插在接第一针上，11、12、23、24 针不要连接。 24 针电源针脚定义： 1、+3.3V； 2、+3.3V； 3、地线； 4、+5V...
