电脑硬件安装过程全图解：)

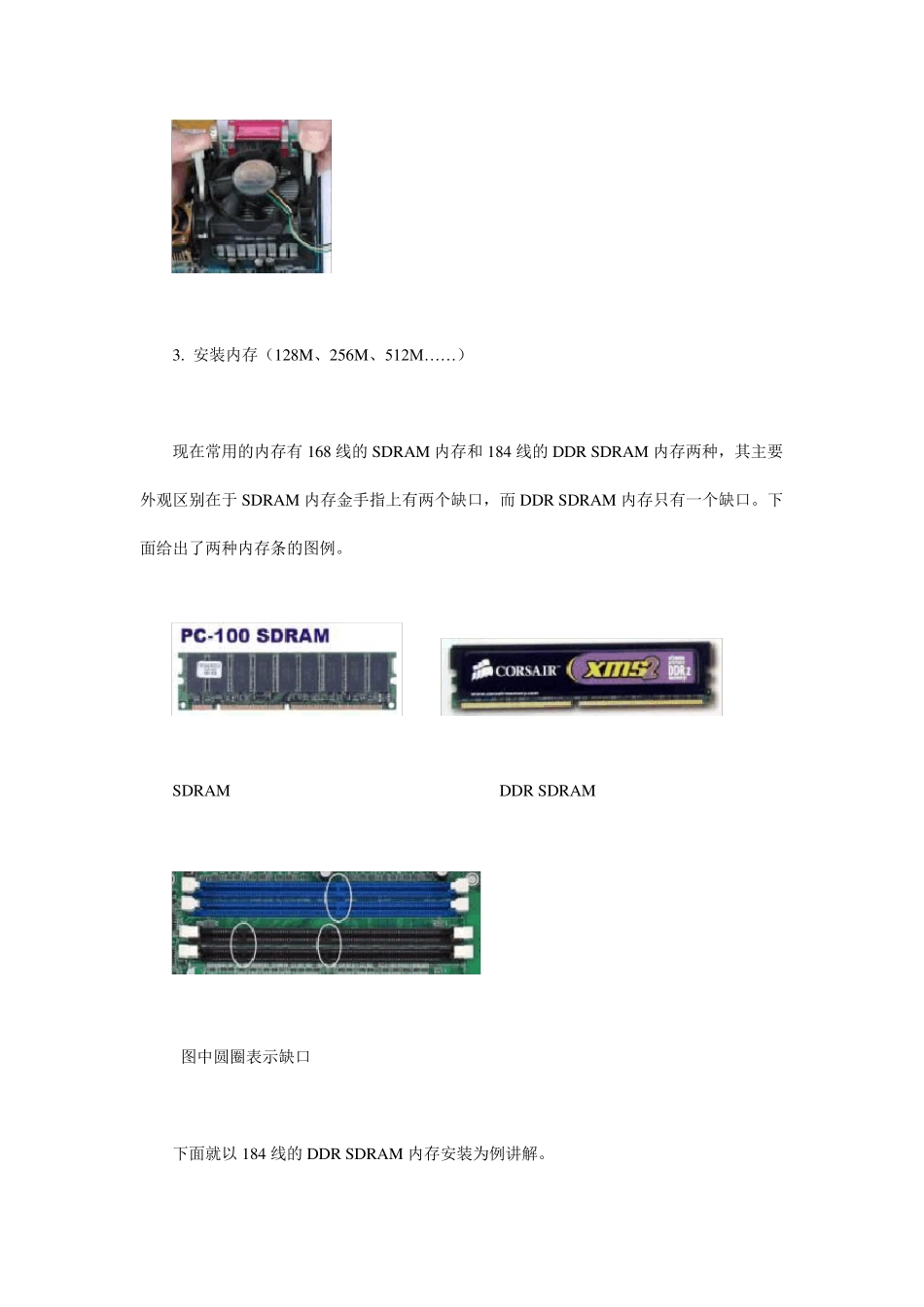

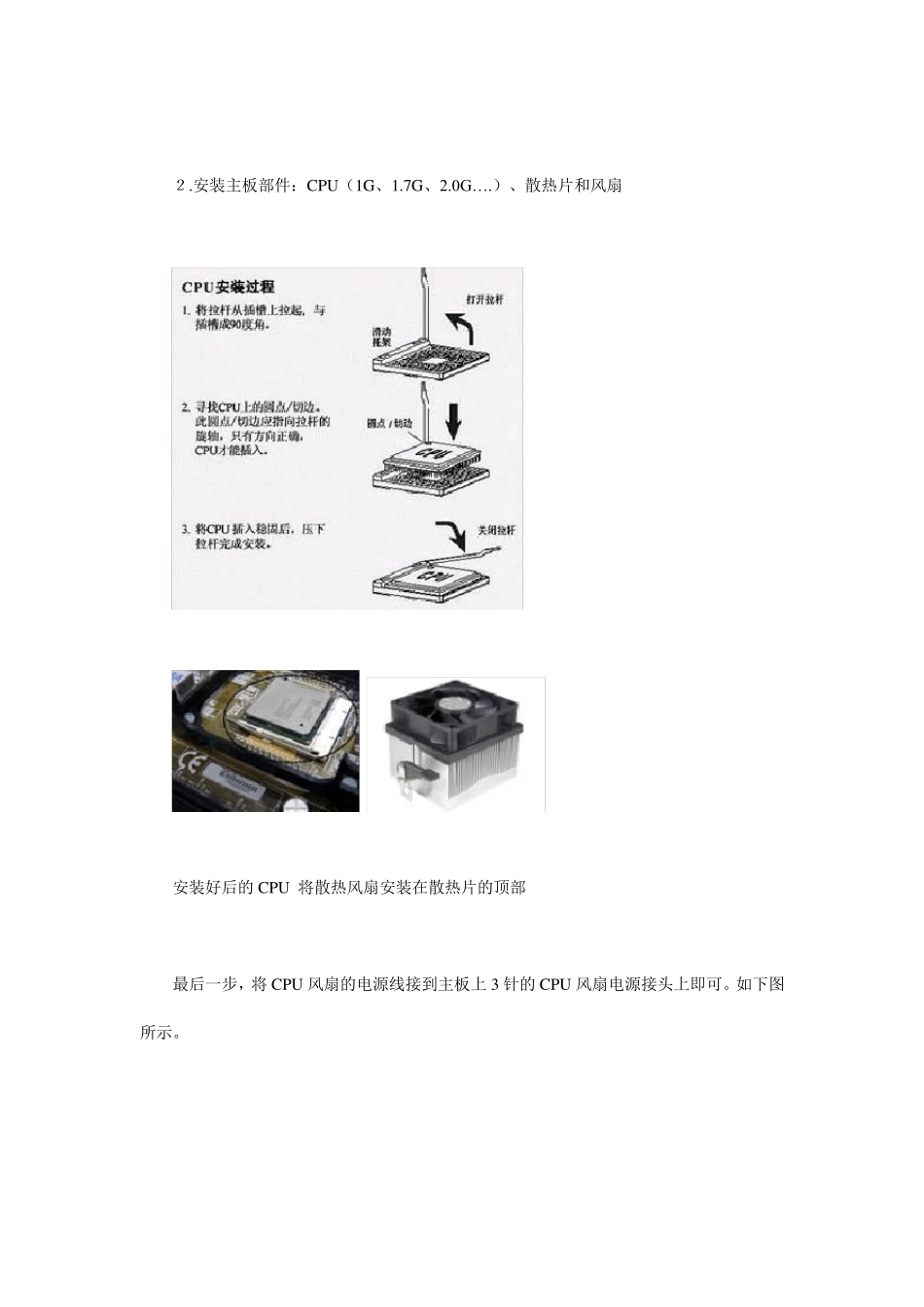

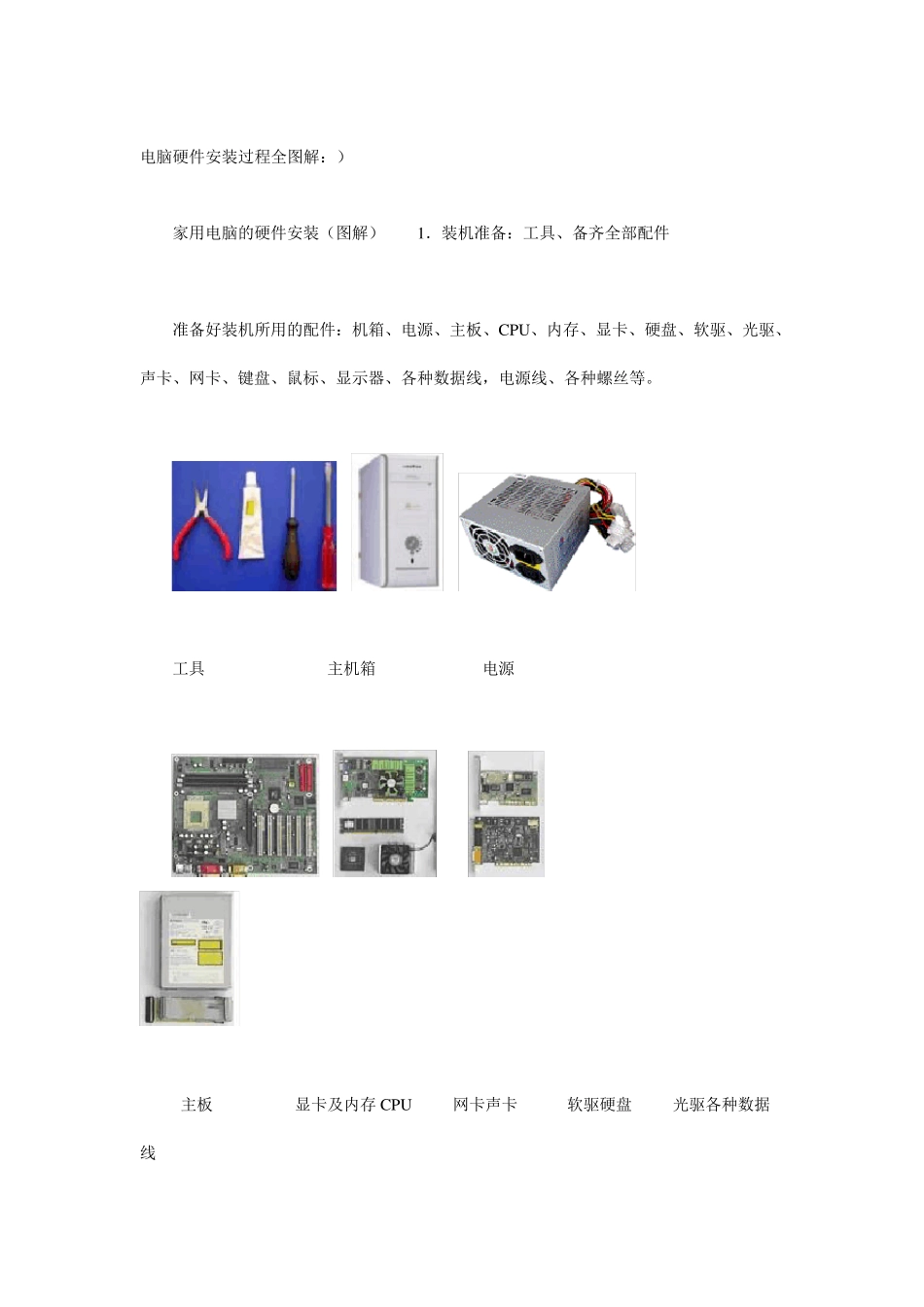

电脑硬件安装过程全图解：） 家用电脑的硬件安装（图解） 1．装机准备：工具、备齐全部配件 准备好装机所用的配件：机箱、电源、主板、CPU 、内存、显卡、硬盘、软驱、光驱、声卡、网卡、键盘、鼠标、显示器、各种数据线，电源线、各种螺丝等。 工具 主机箱 电源 主板 显卡及内存 CPU 网卡声卡 软驱硬盘 光驱各种数据线 ２.安装主板部件：CPU （1G、1.7G、2.0G… .）、散热片和风扇 安装好后的 CPU 将散热风扇安装在散热片的顶部 最后一步，将 CPU 风扇的电源线接到主板上 3 针的 CPU 风扇电源接头上即可。如下图所示。 3. 安装内存（128M、256M、512M……） 现在常用的内存有 168 线的 SDRAM 内存和 184 线的 DDR SDRAM 内存两种，其主要外观区别在于 SDRAM 内存金手指上有两个缺口，而 DDR SDRAM 内存只有一个缺口。下面给出了两种内存条的图例。 SDRAM DDR SDRAM 图中圆圈表示缺口 下面就以 184 线的 DDR SDRAM 内存安装为例讲解。 第一步，安装内存前先要将内存插槽两端的白色卡子向两边扳动，将其打开，这样才能将内存插入。然后再插入内存条，内存条的1 个凹槽必须直线对准内存插槽上的1 个凸点（隔断）。 第二步，再向下按入内存，在按的时候需要稍稍用力，如下图所示。 第三步，以使紧压内存的两个白色的固定杆确保内存条被固定住，即完成内存的安装。 4. 安装电源（AT、ATX 电源如下面如示） 一般情况下，我们在购买机箱的时侯可以买已装好了电源的机箱。不过，有时机箱自带的电源品质太差，或者不能满足特定要求，则需要更换电源。安装电源很简单，先将电源放进机箱上的电源位，并将电源上的螺丝固定孔与机箱上的固定孔对正。然后再先拧上一颗螺钉（固定住电源），最后将3 颗螺钉孔对正位置，再拧上剩下的螺钉即可。 小知识：ATX电源提供多组插头，其中主要是20 芯的主板插头、4 芯的驱动器插头和4 芯的小驱动器专用插头。20 芯的主板插头只有一个且具有方向性，可以有效地防止误插，插头上还带有固定装置可以钩住主板上的插座，不至于让接头松动导致主板在工作状态下突然断电。四芯的驱动器电源插头用处最广泛，所有的CD-ROM、DVD-ROM、CD-RW、硬盘甚至部分风扇都要用到它。下图是ATX电源接口、电源插头和插座等。 5. 主板上的接口 电源、软盘驱动器接口，IDE 接口（硬盘驱动器和光盘驱动器），PCI 插槽（声卡等），USB，开关线，指示灯，RESET 线，AGP 插...
