电解电容介绍

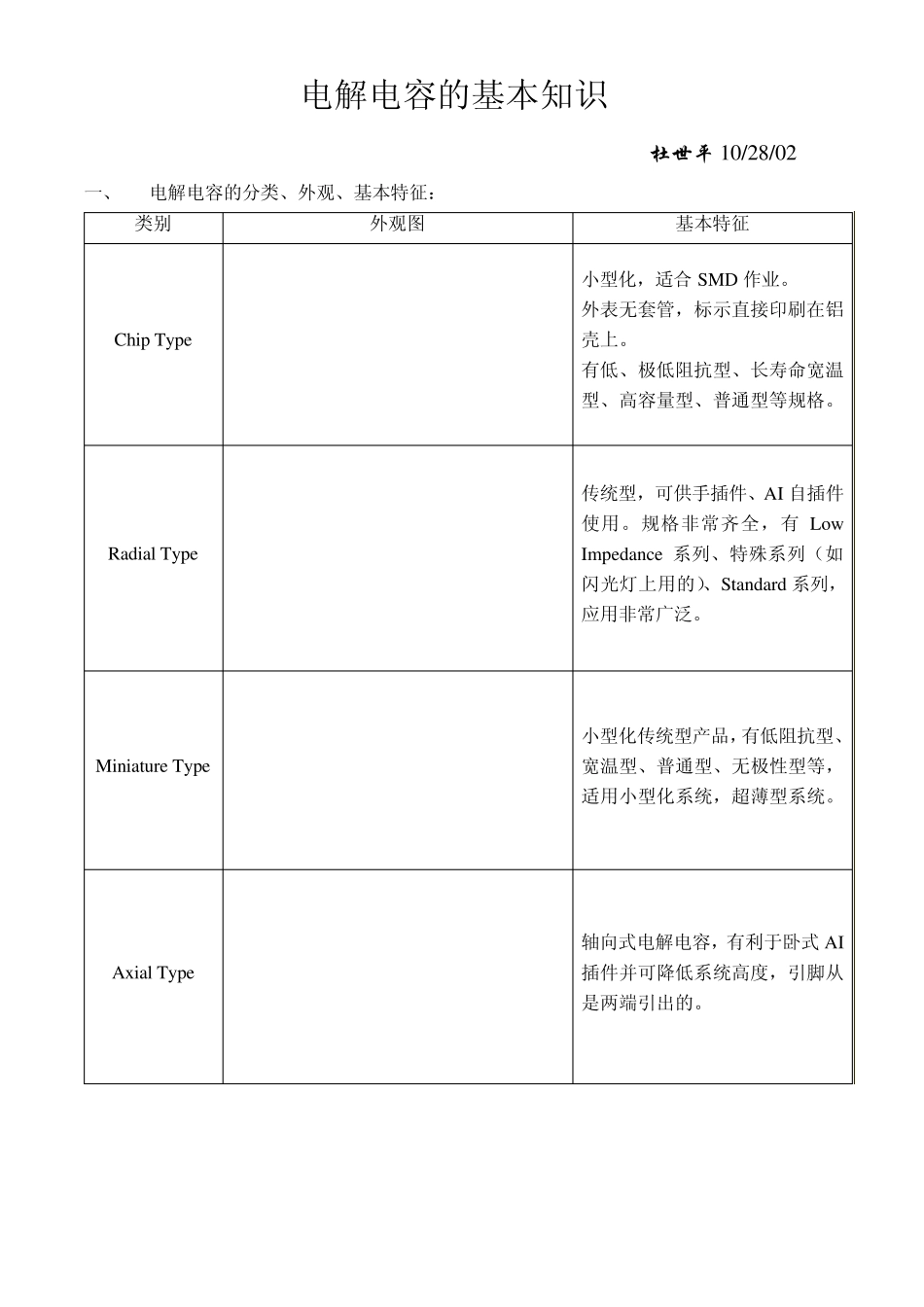

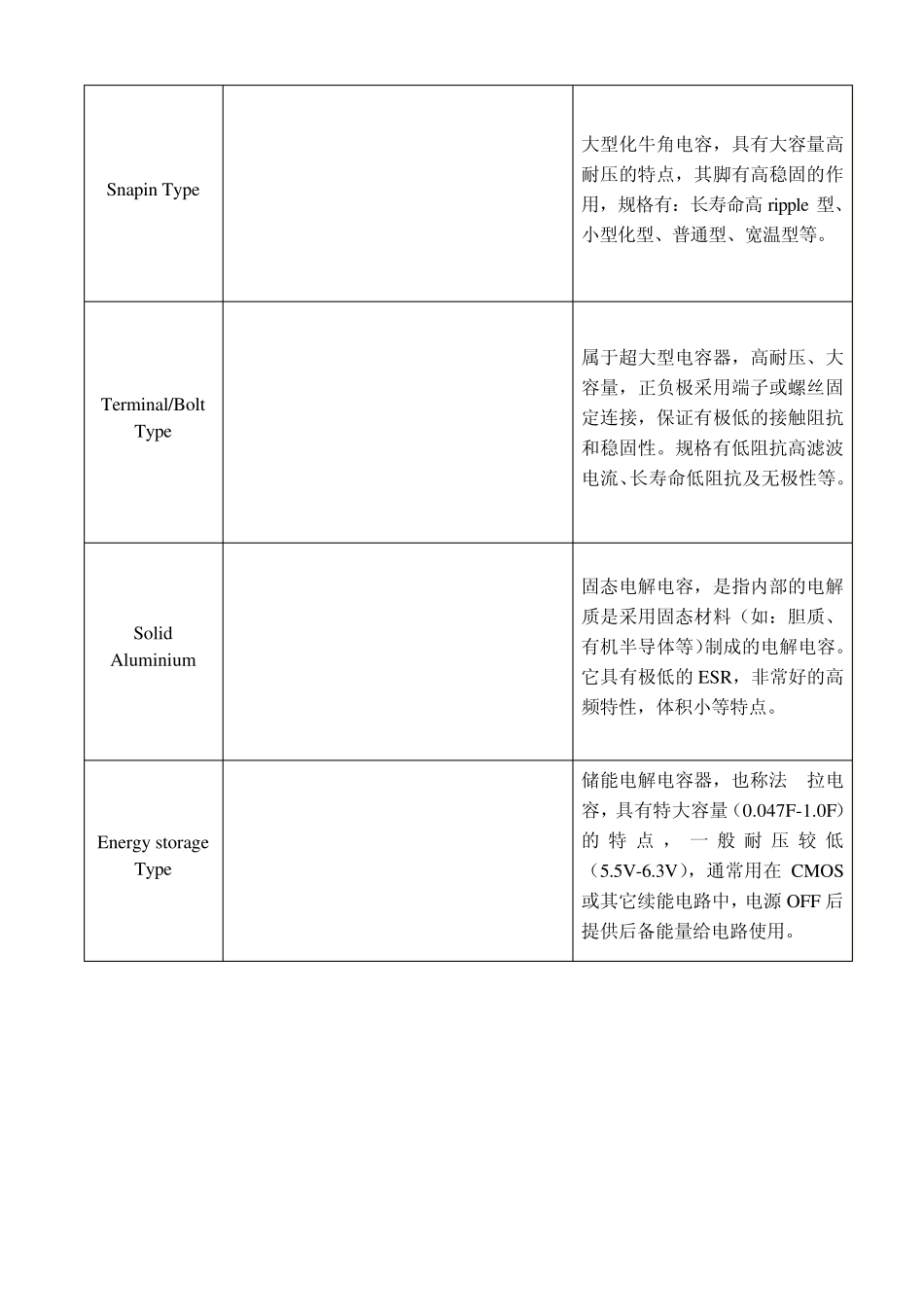

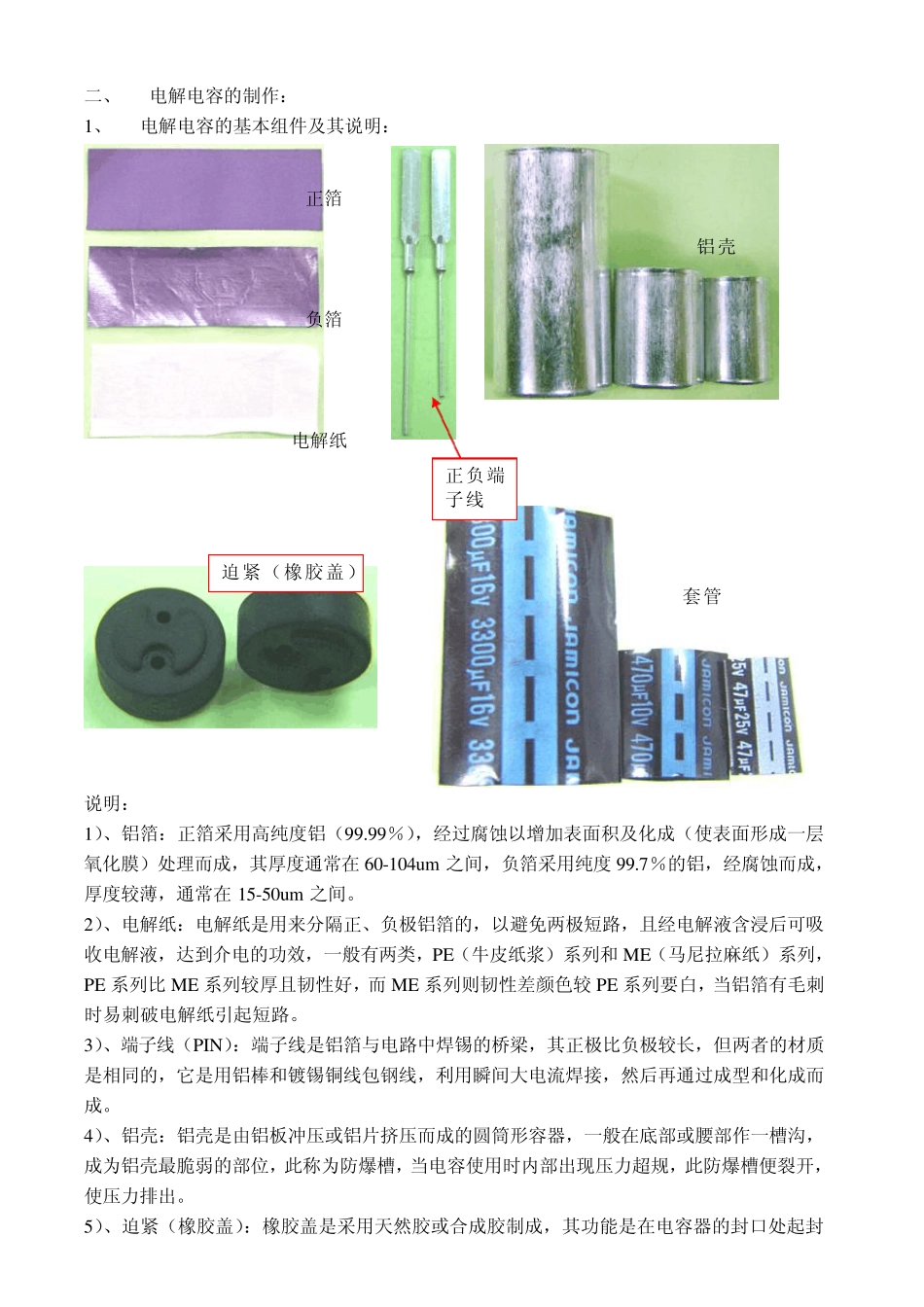

电解电容的基本知识 杜世平 10/28/02 一、 电解电容的分类、外观、基本特征： 类别 外观图 基本特征 Chip Type 小型化，适合 SMD 作业。 外表无套管，标示直接印刷在铝壳上。 有低、极低阻抗型、长寿命宽温型、高容量型、普通型等规格。 Radial Type 传统型，可供手插件、AI 自插件使用。规格非常齐全，有 Low Impedance 系列、特殊系列（如闪光灯上用的）、Standard 系列，应用非常广泛。 Miniature Type 小型化传统型产品，有低阻抗型、宽温型、普通型、无极性型等，适用小型化系统，超薄型系统。 Axial Type 轴向式电解电容，有利于卧式 AI插件并可降低系统高度，引脚从是两端引出的。 Snapin Ty pe 大型化牛角电容，具有大容量高耐压的特点，其脚有高稳固的作用，规格有：长寿命高ripple 型、小型化型、普通型、宽温型等。 Terminal/Bolt Ty pe 属于超大型电容器，高耐压、大容量，正负极采用端子或螺丝固定连接，保证有极低的接触阻抗和稳固性。规格有低阻抗高滤波电流、长寿命低阻抗及无极性等。 Solid Alu miniu m 固态电解电容，是指内部的电解质是采用固态材料（如：胆质、有机半导体等）制成的电解电容。 它具有极低的ESR，非常好的高频特性，体积小等特点。 Energy storage Ty pe 储能电解电容器，也称法 拉电容，具有特大容量（0.047F-1.0F）的特点，一 般 耐压较 低（5.5V-6.3V），通常用在 CMOS或其它续能电路中，电源 OFF 后提供后备能量给电路使用。 二、 电解电容的制作： 1、 电解电容的基本组件及其说明： 说明： 1）、铝箔：正箔采用高纯度铝（99.99％），经过腐蚀以增加表面积及化成（使表面形成一层氧化膜）处理而成，其厚度通常在 60-104um 之间，负箔采用纯度 99.7％的铝，经腐蚀而成，厚度较薄，通常在 15-50um 之间。 2）、电解纸：电解纸是用来分隔正、负极铝箔的，以避免两极短路，且经电解液含浸后可吸收电解液，达到介电的功效，一般有两类，PE（牛皮纸浆）系列和 ME（马尼拉麻纸）系列，PE 系列比 ME 系列较厚且韧性好，而 ME 系列则韧性差颜色较 PE 系列要白，当铝箔有毛刺时易刺破电解纸引起短路。 3）、端子线（PIN）：端子线是铝箔与电路中焊锡的桥梁，其正极比负极较长，但两者的材质是相同的，它是用铝棒和镀锡铜线包钢线，利用瞬间大电流焊接，然后再通过成型和化成而成。 4）、铝壳：铝壳是由铝板冲压或铝片挤压而成的圆筒...
