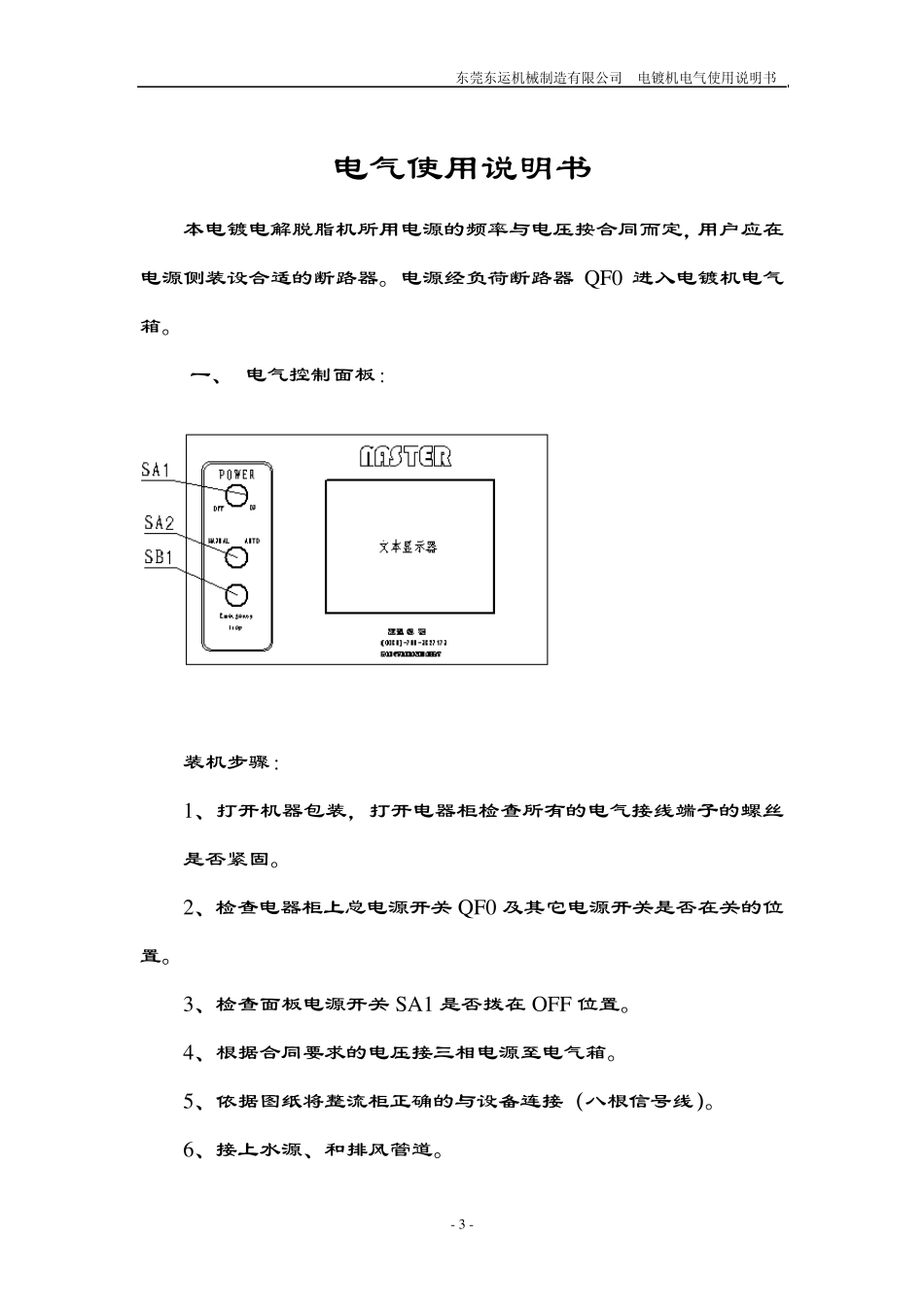

东莞东运机械制造有限公司 电镀机电气使用说明书 - 1 - 电镀电解脱脂 电气使用说明书 版辊长度:m m 版辊直径:m m 出厂编号: 中 华 人 民 共 和 国 东莞东运机械制造有限公司 注 意: 电气、机械等故障要找专业人员维修,切莫私自乱动,以防发生事故!机器保养十分重要,请按说明认真保养!!! 东莞东运机械制造有限公司 电镀机电气使用说明书 - 2 - 目录 1 、 封面 …………………………………………..1 2 、 电气使用说明书 ……………………………..2 3 、 电气原理图 1 .………………………………..1 0 4 、 电气原理图 2 .………………………………..1 1 5 、 整流柜连接图.……………………………… ..1 2 东莞东运机械制造有限公司 电话:( 0769) 83501901 传真:( 0769) 83501901 东莞东运机械制造有限公司 电镀机电气使用说明书 - 3 - 电气使用说明书 本电镀电解脱脂机所用电源的频率与电压按合同而定,用户应在电源侧装设合适的断路器。电源经负荷断路器QF0 进入电镀机电气箱。 一、 电气控制面板: 装机步骤: 1、打开机器包装,打开电器柜检查所有的电气接线端子的螺丝是否紧固。 2、检查电器柜上总电源开关 QF0 及其它电源开关是否在关的位置。 3、检查面板电源开关 SA1 是否拨在OFF 位置。 4、根据合同要求的电压接三相电源至电气箱。 5、依据图纸将整流柜正确的与设备连接(八根信号线)。 6、接上水源、和排风管道。 东莞东运机械制造有限公司 电镀机电气使用说明书 - 4 - 7、用万用表检查总电源开关QF0 电压(380V )是否与要求相符如果正确,则将QF0 打到ON 位置。 8、用万用表检查空气开关QF1—QF3 上电源电压是否与要求相符,如果正确,则合上电器柜上空气开关。 9、检查机器包装物是否全部拆除,如果拆除完后,手动/自动开关SA2 拨到手动位置,将面板电源开关SA1 拨到ON 位置,用万用表检查空气开关QF4 上电源电压(220V )是否与要求相符,如果正确,则合上电器柜上空气开关。 试机步骤: 1、检查手动/自动开关SA2 是否在手动位置、急停按钮 SB1 为弹出状态。 2、合上总电源开关QF0、空气开关QF1---QF4、操作台上电源开关SA1。 3、按下关门或开门按钮(文本显示器),如果门方向正确,则电源相序正确。否则立即按下急停按钮 SB1,更换电源进线相序,不要更换电机相序。因电机相序出厂时全部校准,请不要更换...
