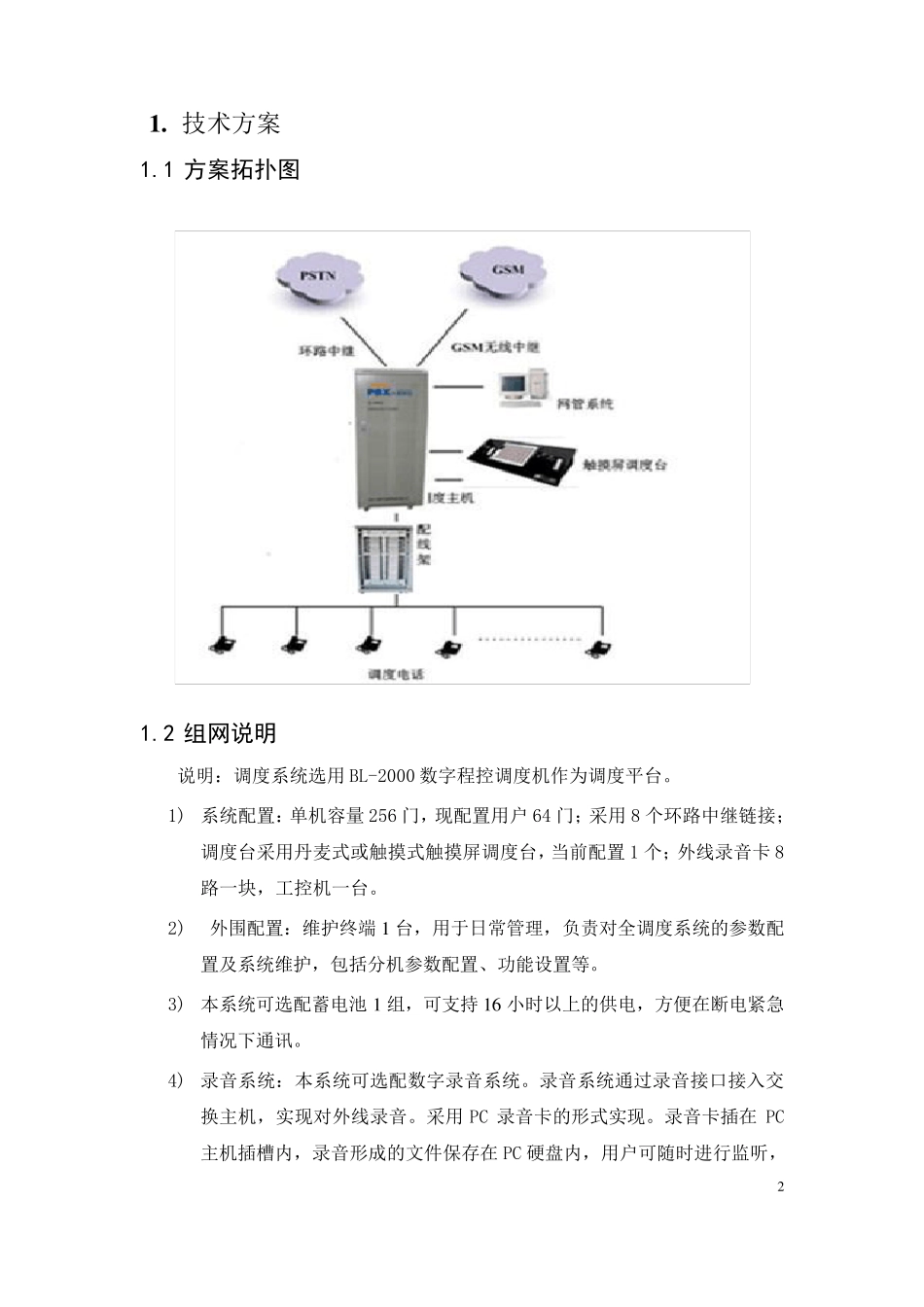

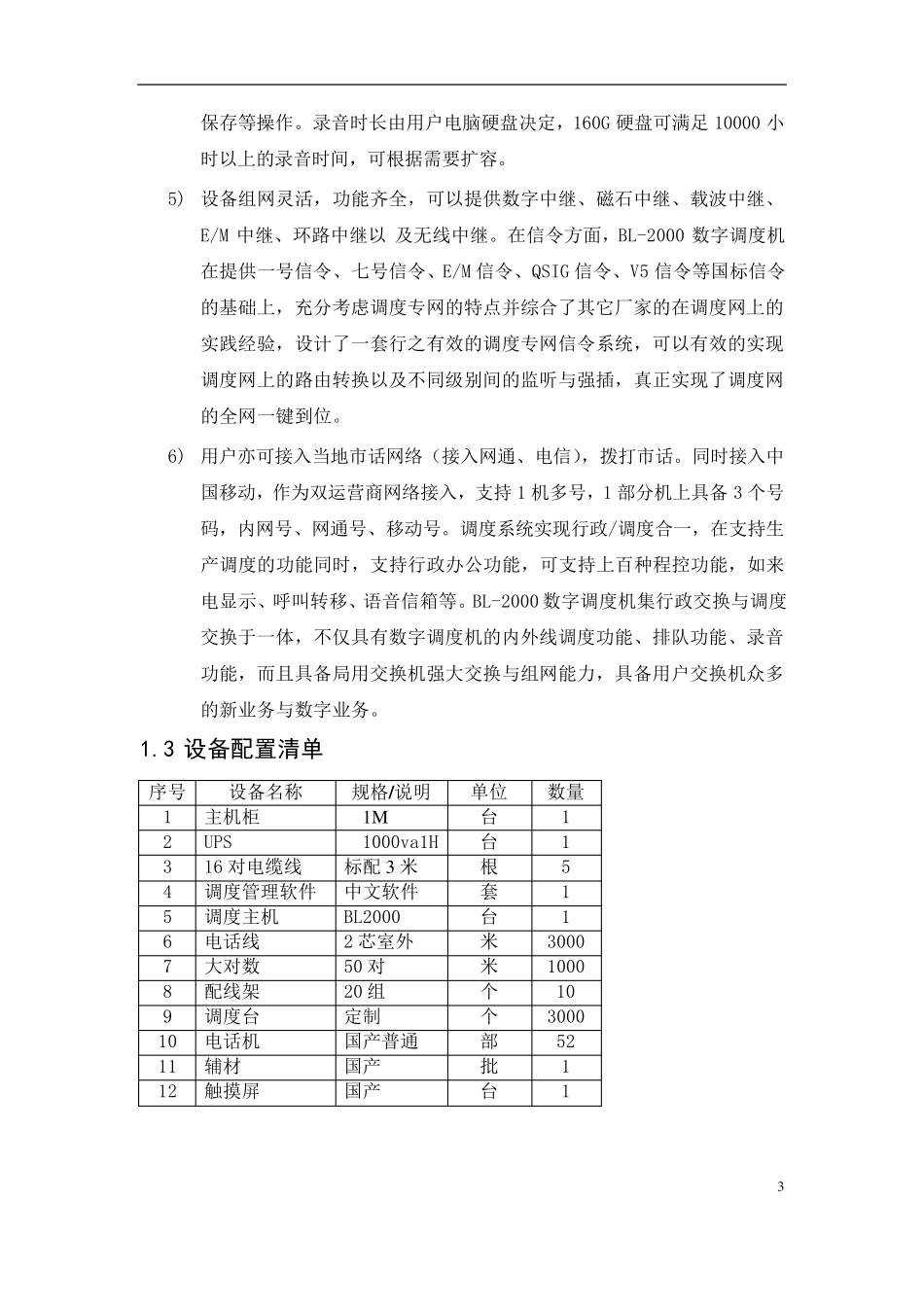

BL-2000 数 字 程 控 调 度 机 技 术 方 案 吉林市希望伟业科技有限责任公司 2 0 1 1 -1 0 -2 0 2 1 . 技术方案 1.1 方案拓扑图 1.2 组网说明 说明：调度系统选用BL-2000 数字程控调度机作为调度平台。 1) 系统配置：单机容量256 门，现配置用户64 门；采用8 个环路中继链接；调度台采用丹麦式或触摸式触摸屏调度台，当前配置1 个；外线录音卡8路一块，工控机一台。 2) 外围配置：维护终端1 台，用于日常管理，负责对全调度系统的参数配置及系统维护，包括分机参数配置、功能设置等。 3) 本系统可选配蓄电池 1 组，可支持 1 6 小时以上的供电，方便在断电紧急情况下通讯。 4) 录音系统：本系统可选配数字录音系统。录音系统通过录音接口接入交换主机，实现对外线录音。采用PC 录音卡的形式实现。录音卡插在 PC主机插槽内，录音形成的文件保存在 PC 硬盘内，用户可随时进行监听， 3 保存等操作。录音时长由用户电脑硬盘决定，160G 硬盘可满足10000 小时以上的录音时间，可根据需要扩容。 5) 设备组网灵活，功能齐全，可以提供数字中继、磁石中继、载波中继、E/M 中继、环路中继以 及无线中继。在信令方面，BL-2000 数字调度机在提供一号信令、七号信令、E/M 信令、QSIG 信令、V5 信令等国标信令的基础上，充分考虑调度专网的特点并综合了其它厂家的在调度网上的实践经验，设计了一套行之有效的调度专网信令系统，可以有效的实现调度网上的路由转换以及不同级别间的监听与强插，真正实现了调度网的全网一键到位。 6) 用户亦可接入当地市话网络（接入网通、电信），拨打市话。同时接入中国移动，作为双运营商网络接入，支持1 机多号，1 部分机上具备3 个号码，内网号、网通号、移动号。调度系统实现行政/调度合一，在支持生产调度的功能同时，支持行政办公功能，可支持上百种程控功能，如来电显示、呼 叫 转移、语 音信箱 等。BL-2000 数字调度机集 行政交 换与调度交 换于 一体 ，不仅 具有数字调度机的内外 线调度功能、排 队 功能、录音功能，而 且 具备局 用交 换机强大 交 换与组网能力 ，具备用户交 换机众 多的新 业 务 与数字业 务 。 1.3 设备配置清单 序 号 设备名 称 规 格 /说 明 单 位 数量 1 主 机柜 1M 台 1 2 UPS 1000va1H 台 1 3 16 对 电缆 线 标配 3 米 根 5 4 调度管 理 软 件 中文...
