电路(第五版).邱关源原著电路教案,第2章.

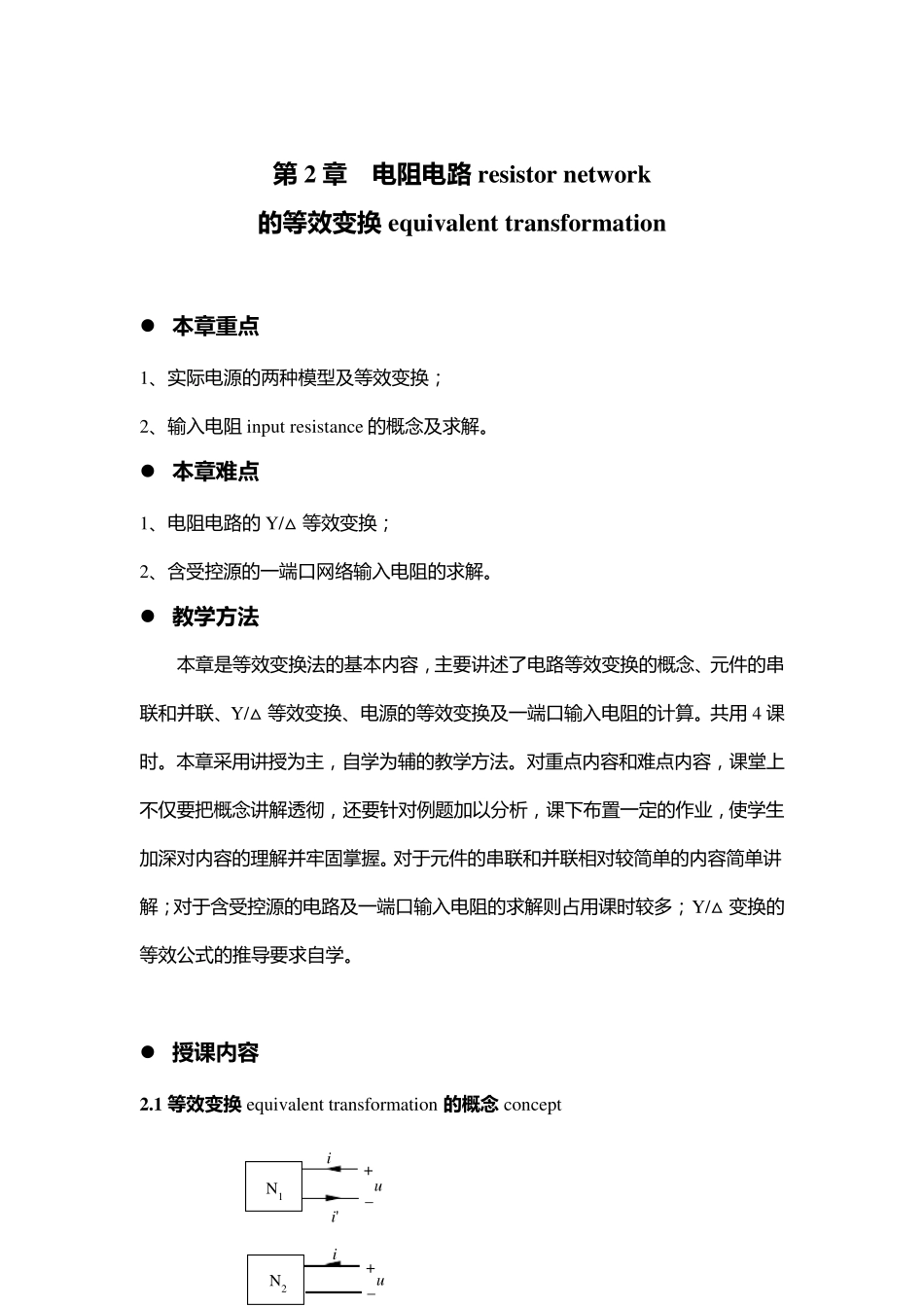

第 2 章 电 阻 电 路 resistor netw ork 的 等 效 变 换 equivalent transformation  本 章 重 点 1、实际电源的两种模型及等效变换； 2、输入电阻 inpu t resistance 的概念及求解。  本 章 难 点 1、电阻电路的 Y/△等效变换； 2、含受控源的一端口网络输入电阻的求解。  教 学 方 法 本章是等效变换法的基本内容，主要讲述了电路等效变换的概念、元件的串联和并联、Y/△等效变换、电源的等效变换及一端口输入电阻的计算。共用 4 课时。本章采用讲授为主，自学为辅的教学方法。对重点内容和难点内容，课堂上不仅要把概念讲解透彻，还要针对例题加以分析，课下布置一定的作业，使学生加深对内容的理解并牢固掌握。对于元件的串联和并联相对较简单的内容简单讲解；对于含受控源的电路及一端口输入电阻的求解则占用课时较多；Y/△变换的等效公式的推导要求自学。  授 课 内容 2.1 等 效 变 换 equ iv alent transformation 的 概念 concept N1 N2 i i' i + + _ _ u u （ 二 端 网 络 ） i=i’ （ 二 端 网 络 ） 若 两 个 二 端 网 络Two-terminal network N1 和N2， 当 它 们 与 同 一 个 外 部 电 路External circuitry相 接 ， 在 相 接 端 点 处 的 电 压 、电 流关系完全相 同 时， 则称 N1 和N2 为相 互等效的 二 端 网 络 ． 2 .2 电 阻 的 串 联 in series、并联 in parallel 和混联 一、电 阻 的 串 联 1、特征：流过同 一 电 流（ 用于以后判断是否为串联） 2、KVL: iRuuuuukRk321 3、等效电 阻 Equivalent resistor：keqRR 4、分压 公式：uRRueqkk  5、功率：2iRPkk  kPP 二、电 阻 的 并联 _ _ u2 u1 i + + + + _ _ u3 u R2 R3 R1 i + _ u Req i + _ i R1 R3 R2 G3 G2 G1 u i3 i2 i1 + _ u (Req) Geq 1、特征：承受同一个电压 2、KCL: kiiii321 分流不分压，分流电路 uGRuikkk uGik )( keqGG 3、等效电导：keqGG 4、分流公式：iGGuGieqkkk 5、功率：2uGPkk  kPP 并联串联,,iuGR 三 、电阻的混联 13232RRRRRReq 321321)(RRRRRRReq 桥式电路 Bridge Circu it: 具有四个节点, 每个节点联接三条支...
