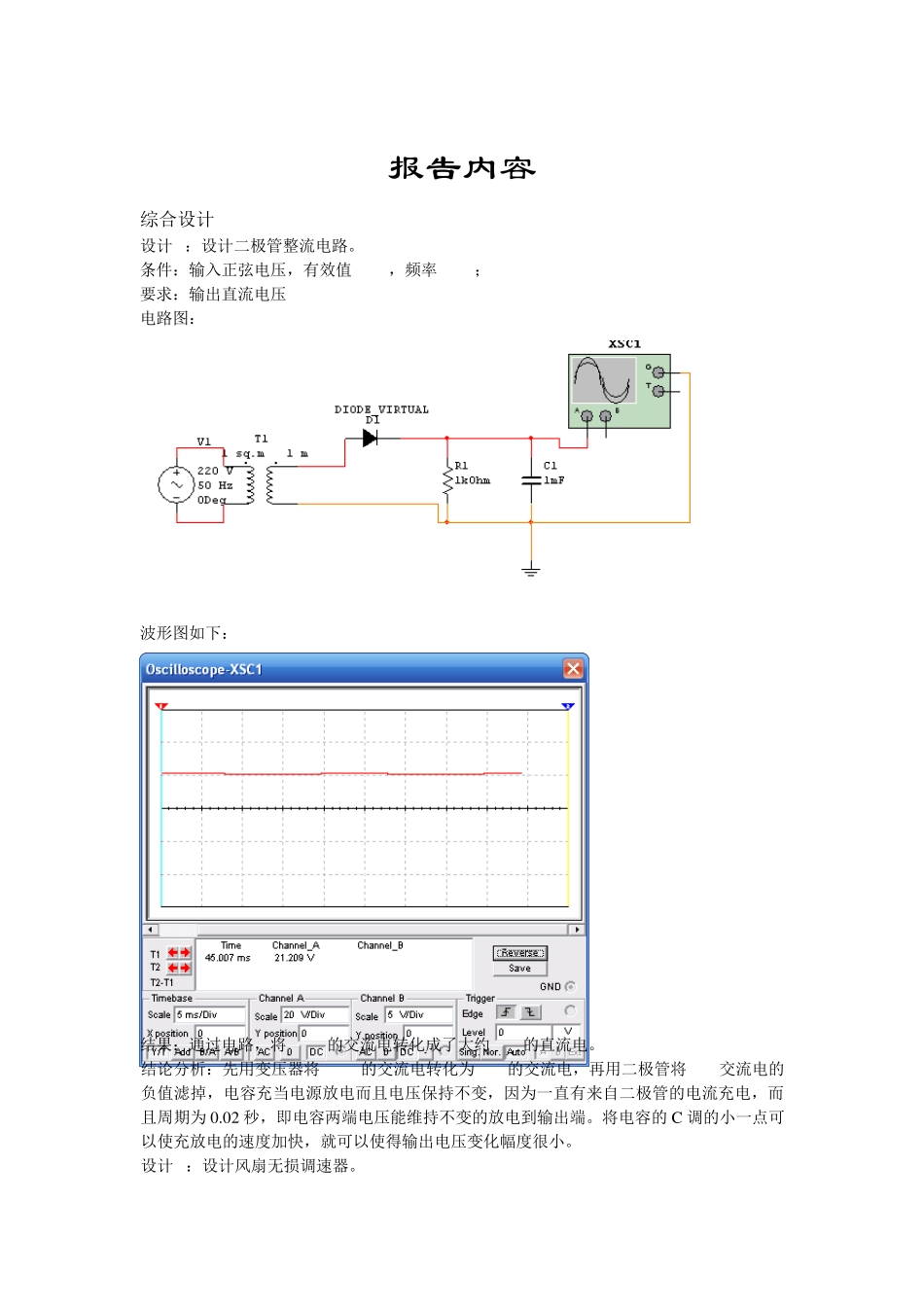

西安郵電學院 电 路 分 析 基 础 课 程 设 计 报 告 书 学院名称 ： 电子工程学院 学 生姓名 ： 辛雷 专业名称 ： 光信息科学与技术 班 级 ： 光信0903/13 实 习 时 间 ： 2010年 11月 24日 至 2009年 12月 3日 报告内容 综合设计 设计1：设计二极管整流电路。 条件：输入正弦电压，有效值 220v，频率 50Hz； 要求：输出直流电压 20V+/-2V 电路图： 波形图如下： 结果：通过电路，将 220V的交流电转化成了大约 20V的直流电。 结论分析：先用变压器将 220V的交流电转化为 20V的交流电，再用二极管将 20V交流电的负值滤掉，电容充当电源放电而且电压保持不变，因为一直有来自二极管的电流充电，而且周期为 0.02 秒，即电容两端电压能维持不变的放电到输出端。将电容的 C 调的小一点可以使充放电的速度加快，就可以使得输出电压变化幅度很小。 设计2：设计风扇无损调速器。 条件：风扇转速与风扇电机的端电压成正比；风扇电机的电感线圈的内阻为200欧姆，线圈的电感系数为500mH。风扇工作电源为市电，即有效值 220V，频率 50Hz的交流电。 要求：无损调速器，将风扇转速由最高至停止分为4档，即 0，1，2，3档，其中 0档停止，3档最高。 电路图：（开关从下至上依次为0，1，2，3档） 开关置 0档，风扇停止，其两端电压波形如下图： 开关置 1档，风扇转速最慢，其两端电压波形如下图： 开关置2档，风扇转速适中，其两端电压波形如下图： 开关置3档，风扇转速最快，其两端电压波形如下图： 结果：由图可知，当开关分别置0，1，2，3时，风扇两端的电压依次增大，其中当风扇置0档时，电压为零，满足风扇转速与风扇电机的端电压成正比的条件。 结论分析： 设计3：设计1阶RC滤波器。 条件：一数字电路的工作时钟为 5MHz，工作电压 5V。但是该数字电路的+5v电源上存在一个 100MHz的高频干扰。 要求：设计一个简单的 RC电路，将高频干扰滤除。 电路图： 结果：由图知，滤过的波形的频率与 5MHz基本一致，将高频 100MHz滤去，符合题意要求。 结论分析：通过简单的 RC电路，用低通函数 H（jw）=H0Wc/(jw+Wc),计算出了电路中所需的电阻大小及电容大小。最终达到滤除电源电压中的高频成分，使低频成分通过的目的。 设计4：降低电力传输损耗电路的设计 条件：一感性的电力传输线（包含电路损耗），负载为感性阻抗，传输电压可变。电路等效结构如图 4。2-1所示。 电路...
