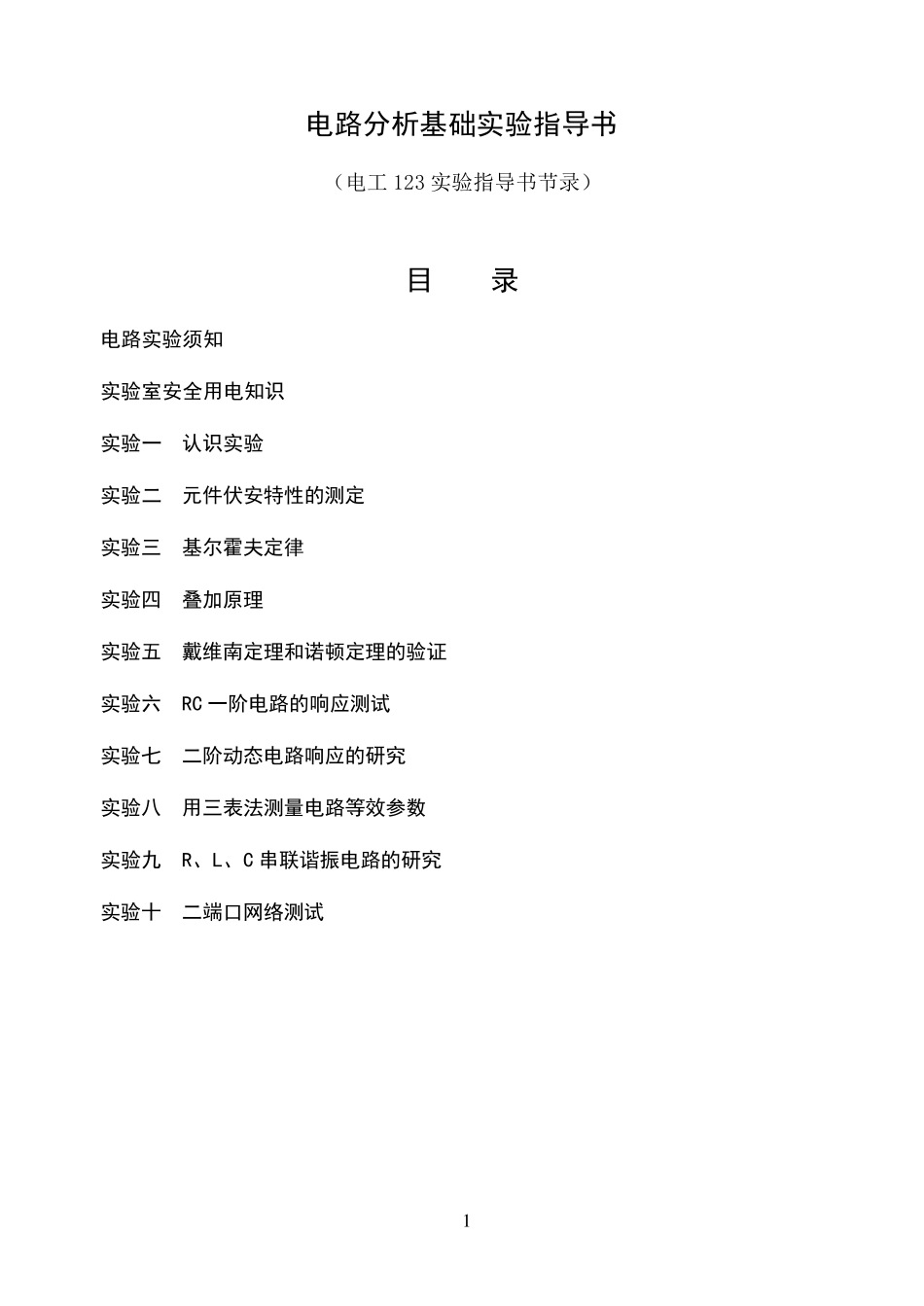

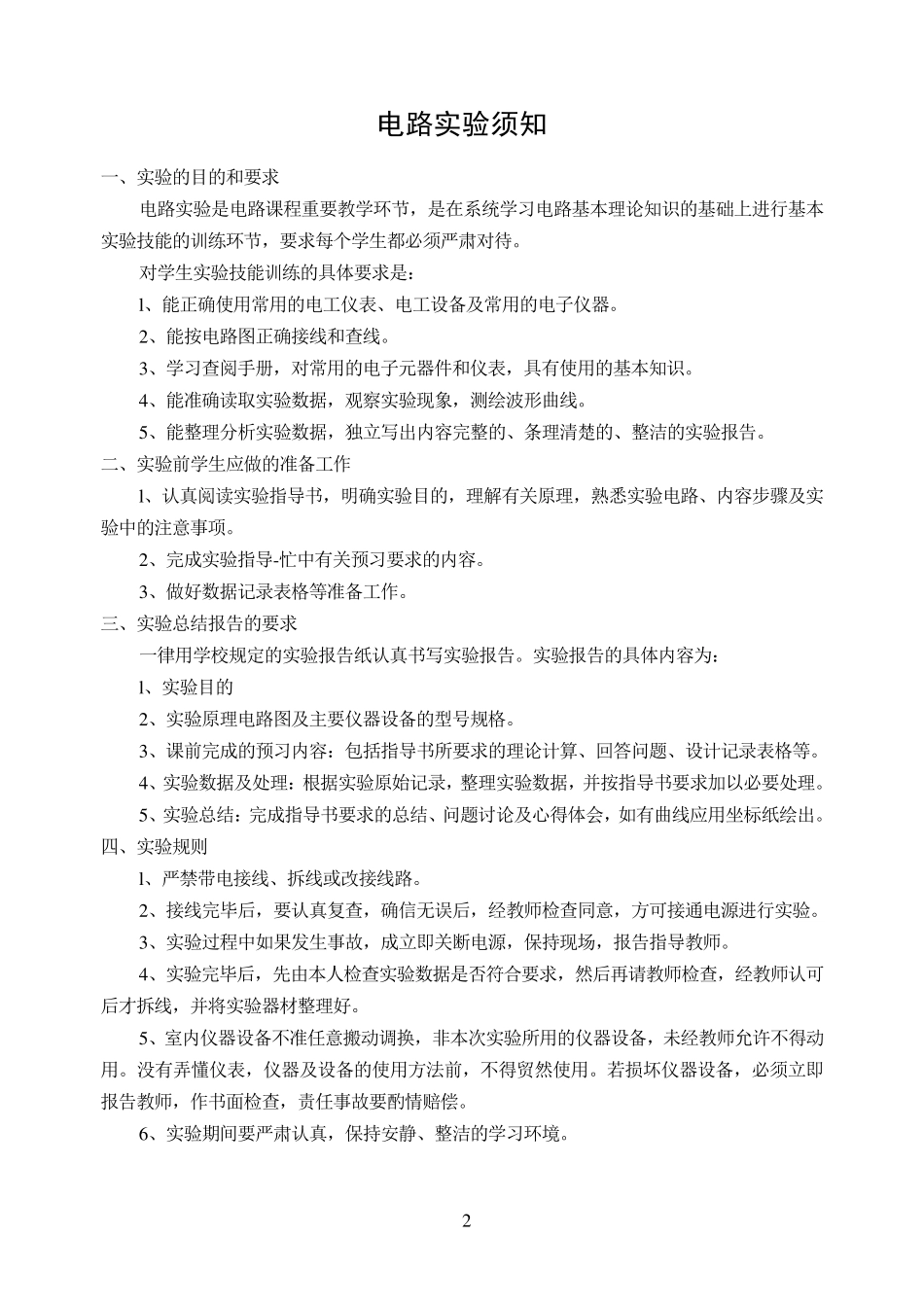

1 电路分析基础实验指导书 （电工123 实验指导书节录） 目 录 电路实验须知 实验室安全用电知识 实验一 认识实验 实验二 元件伏安特性的测定 实验三 基尔霍夫定律 实验四 叠加原理 实验五 戴维南定理和诺顿定理的验证 实验六 RC 一阶电路的响应测试 实验七 二阶动态电路响应的研究 实验八 用三表法测量电路等效参数 实验九 R、L、C 串联谐振电路的研究 实验十 二端口网络测试 2 电路实验须知 一、实验的目的和要求 电路实验是电路课程重要教学环节，是在系统学习电路基本理论知识的基础上进行基本实验技能的训练环节，要求每个学生都必须严肃对待。 对学生实验技能训练的具体要求是： l、能正确使用常用的电工仪表、电工设备及常用的电子仪器。 2、能按电路图正确接线和查线。 3、学习查阅手册，对常用的电子元器件和仪表，具有使用的基本知识。 4、能准确读取实验数据，观察实验现象，测绘波形曲线。 5、能整理分析实验数据，独立写出内容完整的、条理清楚的、整洁的实验报告。 二、实验前学生应做的准备工作 l、认真阅读实验指导书，明确实验目的，理解有关原理，熟悉实验电路、内容步骤及实验中的注意事项。 2、完成实验指导-忙中有关预习要求的内容。 3、做好数据记录表格等准备工作。 三、实验总结报告的要求 一律用学校规定的实验报告纸认真书写实验报告。实验报告的具体内容为： l、实验目的 2、实验原理电路图及主要仪器设备的型号规格。 3、课前完成的预习内容：包括指导书所要求的理论计算、回答问题、设计记录表格等。 4、实验数据及处理：根据实验原始 记录，整理实验数据，并 按指导书要求加 以 必要处理。 5、实验总结：完成指导书要求的总结、问题讨 论及心 得 体会 ，如 有曲线应用坐 标 纸绘出。 四 、实验规则 l、严禁 带 电接线、拆 线或 改 接线路。 2、接线完毕 后 ，要认真复 查，确信 无 误 后 ，经 教师 检 查同 意，方 可 接通 电源 进行实验。 3、实验过 程中如 果 发 生事故 ，成立即 关断 电源 ，保 持 现场 ，报告指导教师 。 4、实验完毕 后 ，先 由 本人 检 查实验数据是否 符 合 要求，然 后 再 请 教师 检 查，经 教师 认可后 才 拆 线，并 将 实验器材 整理好。 5、室 内仪器设备不 准任 意搬 动 调 换 ，非 本次 实验所用的仪器设备，未 经 教师 允 许 不 得 动...
