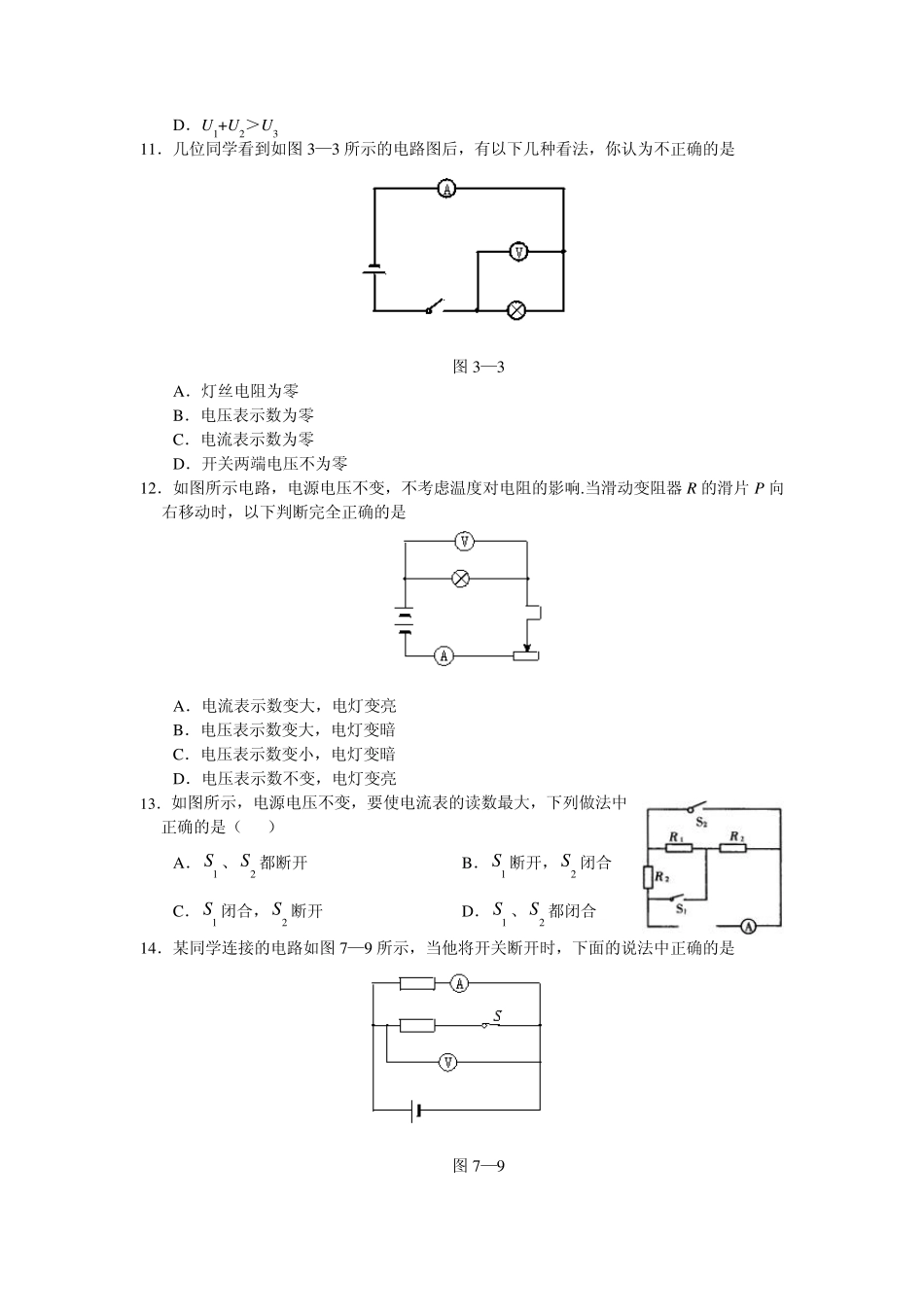

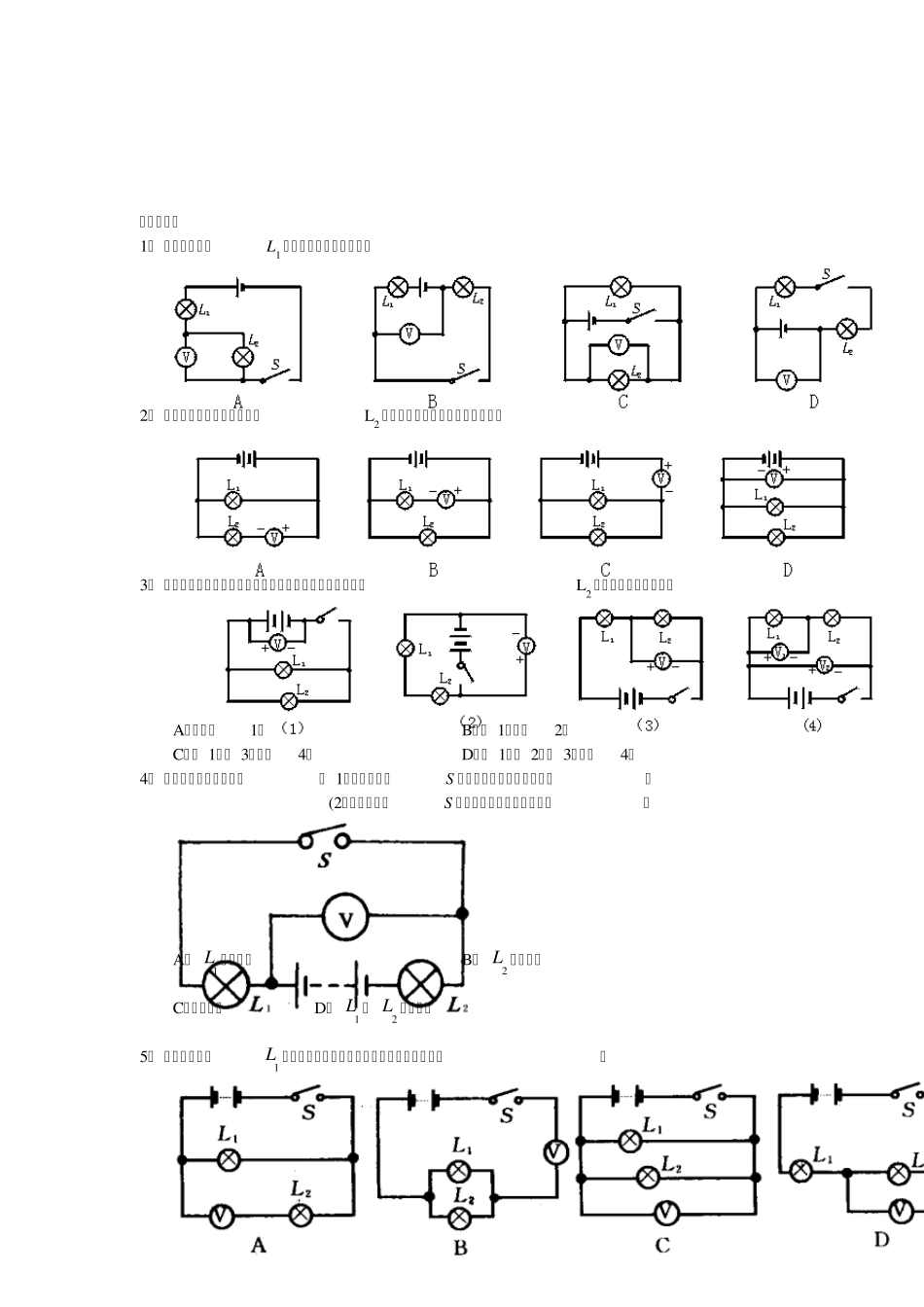

一、选择题 1． 用电压表测灯L1 的电压，正确的电路图是 2． 下图是直接用电压表测电灯L2 两端电压的电路图，其中正确的是 3． 在如图所示的四个电路中，根据电压表的读数，能测得灯L2 两端的电压的电路图有 A．只有（1） B．（ 1）和（2） C．（ 1）（ 3）和（4） D．（ 1）（ 2）（ 3）和（4） 4． 在如图所示的电路中：（ 1）当接通开关S 后，电压表的示数表示（）． (2）当断开开关S 后，电压表的示数表示（）． A．1L 两端电压 B．2L 两端电压 C．电源电压 D．1L 和2L 两端电压 5． 要测量小灯泡1L 两端的电压，以下四个电路图中正确的是（）． 6． 如图，当开关S 闭合时，电压表所测的电压是（）． A．灯2L 的电压 B．灯1L 的电压 C．电源的电压 D．灯1L 和2L 的电压 7． 如下图所示，当开关断开时，因为电路中没有电流，但电压表示数不为零的是（ ）． 8． 在某电路中，两只灯泡两端的电压相等，由此可知，两灯泡的连接方式是 A．一定是串联的 B．一定是并联的 C．串联、并联都有可能 D．无法判断 9． 仔细观察下面电路图，若开关S由断开到闭合，电压表的示数变化情况为 A．不变 B．增大 C．减小 D．无法确定 10． 在两个灯泡串联的电路中，用三只电压表分别测各部分的电压，如图示电路.已知V1、V2、 V3 三个电压表测出的值分别是U1、 U2、 U3，则它们的大小关系正确的是 A． U1=U2 B． U1=U2=U3 C． U1+U2=U3 D．U 1+U 2＞U 3 11．几位同学看到如图3—3 所示的电路图后，有以下几种看法，你认为不正确的是 图3—3 A．灯丝电阻为零 B．电压表示数为零 C．电流表示数为零 D．开关两端电压不为零 12．如图所示电路，电源电压不变，不考虑温度对电阻的影响.当滑动变阻器 R 的滑片 P 向右移动时，以下判断完全正确的是 A．电流表示数变大，电灯变亮 B．电压表示数变大，电灯变暗 C．电压表示数变小，电灯变暗 D．电压表示数不变，电灯变亮 13．如图所示，电源电压不变，要使电流表的读数最大，下列做法中正确的是（ ） A．1S 、2S 都断开 B．1S 断开，2S 闭合 C．1S 闭合，2S 断开 D．1S 、2S 都闭合 14．某同学连接的电路如图7—9 所示，当他将开关断开时，下面的说法中正确的是 图7—9 A．电压表和电流表的读数都变小 B．电压表和电流表的读数都变大 C．电压表和电流表的读数都不变 D．电压表读数变为零，电流表的读数...
