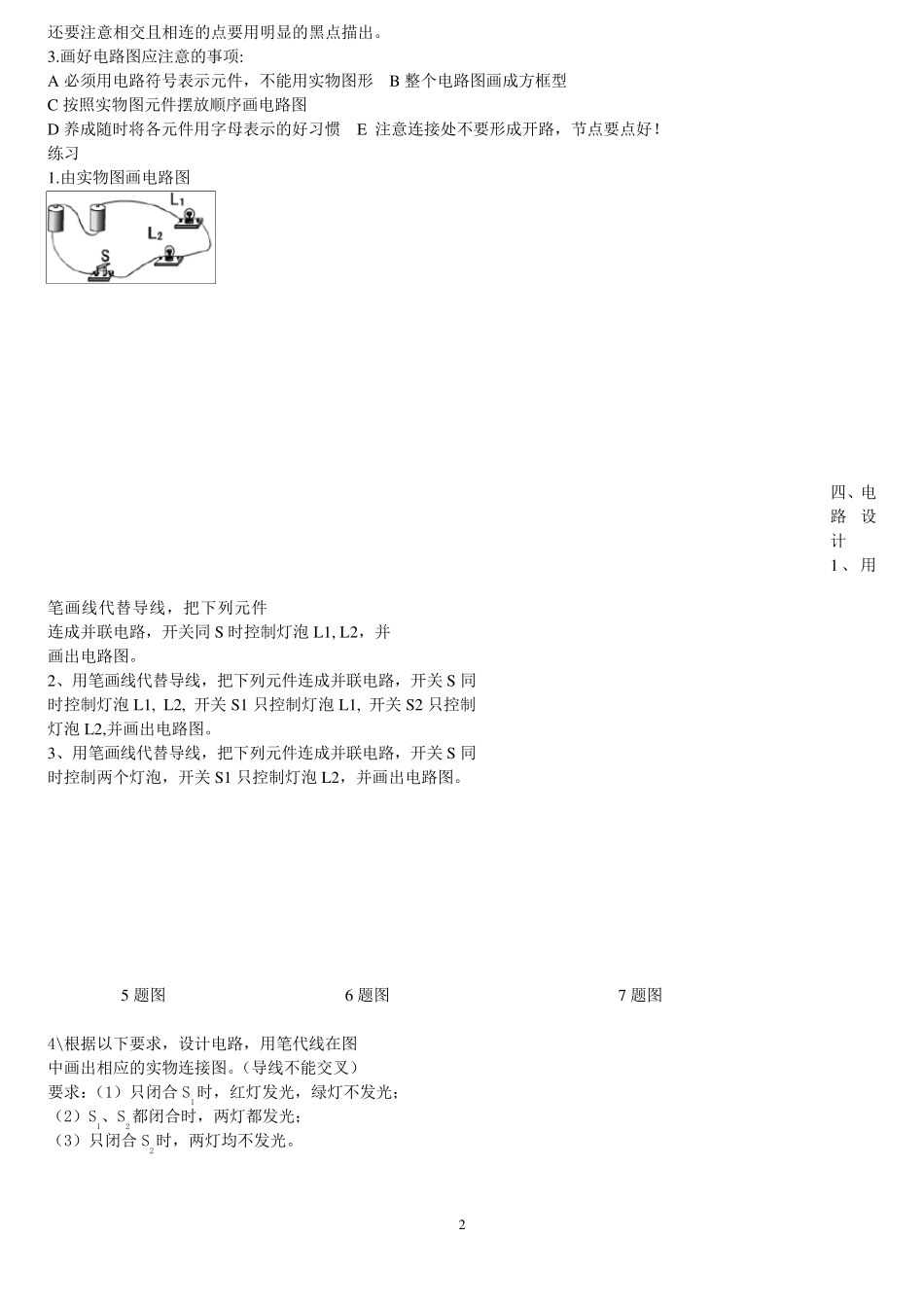

1 电路图连实物图与实物图连电路图的专题训练 一、由电路图连接实物图 1、如果是串联电路，则按一定的次序从电源的正极向电源的负极连接，遇到什么就连什么，直到完成； 2、如果是并联电路，可以采取分路完成的方法——将电路分解成几条路，然后一条一条完成连接； 3、应该注意：a、导线必须接在元件的两个接线柱上，b、不能形成交叉线不得已绕道连接 C、严格按照电路图中各元件的顺序连接实物图。 二、由实物图画出对应的电路图 1、如果是串联电路，则按一定的次序从电源的正极向电源的负极画出，遇到什么就画什么，直到完成； 2、如果是并联电路，可以采取分路完成的方法——将电路分解成几条路，然后一条一条完成连接；如果是并联电路， 2 还要注意相交且相连的点要用明显的黑点描出。 3.画好电路图应注意的事项: A 必须用电路符号表示元件，不能用实物图形 B 整个电路图画成方框型 C 按照实物图元件摆放顺序画电路图 D 养成随时将各元件用字母表示的好习惯 E 注意连接处不要形成开路，节点要点好！ 练习 1.由实物图画电路图 四、电路设计 1 、 用笔画线代替导线，把下列元件连成并联电路，开关同 S 时控制灯泡 L1, L2，并画出电路图。 2、用笔画线代替导线，把下列元件连成并联电路，开关 S 同时控制灯泡 L1, L2, 开关 S1 只控制灯泡 L1, 开关 S2 只控制灯泡 L2,并画出电路图。 3、用笔画线代替导线，把下列元件连成并联电路，开关 S 同时控制两个灯泡，开关 S1 只控制灯泡 L2，并画出电路图。 5 题图 6 题图 7 题图 4\根据以下要求，设计电路，用笔代线在图 中画出相应的实物连接图。（导线不能交叉） 要求：（1）只闭合 S1时，红灯发光，绿灯不发光； （2）S1、S2都闭合时，两灯都发光； （3）只闭合 S2时，两灯均不发光。 3 5．请在图中用笔画线代替导线，按要求连接电路。 要求：⑴开关同时控制两盏电灯； ⑵电灯L1、L2并联；⑶电流表测通过两灯的总电流； ⑷所画导线不能交叉。 6、按要求连接实物，实物如图所示，并画出电路图， 要求L1、L2 并联，且用两个电流表一次就能测出通过 L1、L2 的电流及总电流． 7、将下图中右图的蓄电池、开关、灯泡L1 和L2 串联起来， 用电压表V1 测L1 的电压，用电压表V2 测L1 和L2 串联后的总电压. 在图中用铅笔线表示导线画出连接方法然后画出电路图. 8、 9、 如图所示所给的元件中，L1、L2 规格相同，请你设计...
