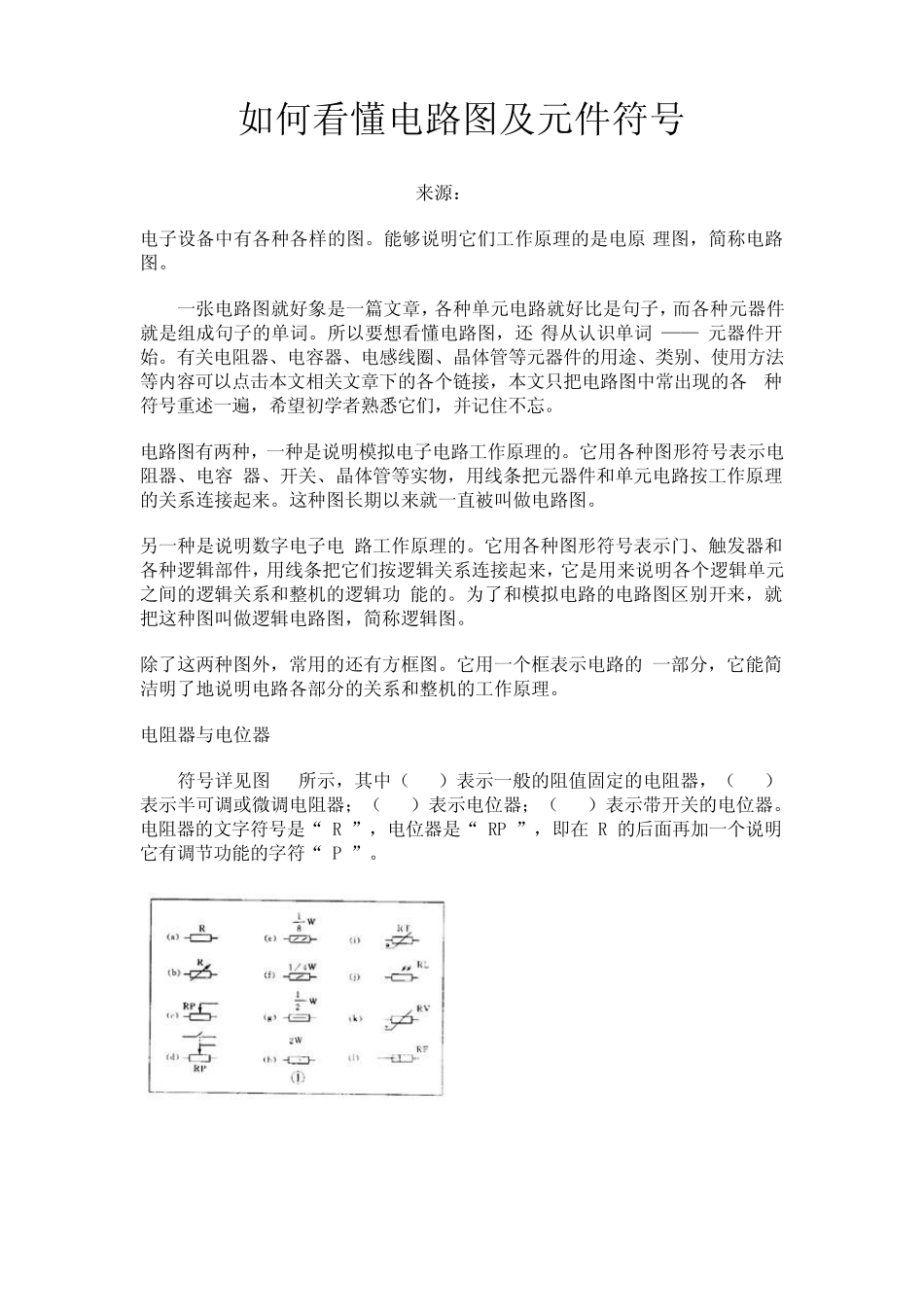

如何看懂电路图及元件符号 来源：21ic 电子设备中有各种各样的图。能够说明它们工作原理的是电原 理图，简称电路图。 一张电路图就好象是一篇文章，各种单元电路就好比是句子，而各种元器件就是组成句子的单词。所以要想看懂电路图，还 得从认识单词 —— 元器件开始。有关电阻器、电容器、电感线圈、晶体管等元器件的用途、类别、使用方法等内容可以点击本文相关文章下的各个链接，本文只把电路图中常出现的各 种符号重述一遍，希望初学者熟悉它们，并记住不忘。 电路图有两种，一种是说明模拟电子电路工作原理的。它用各种图形符号表示电阻器、电容 器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。这种图长期以来就一直被叫做电路图。 另一种是说明数字电子电 路工作原理的。它用各种图形符号表示门、触发器和各种逻辑部件，用线条把它们按逻辑关系连接起来，它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功 能的。为了和模拟电路的电路图区别开来，就把这种图叫做逻辑电路图，简称逻辑图。 除了这两种图外，常用的还有方框图。它用一个框表示电路的 一部分，它能简洁明了地说明电路各部分的关系和整机的工作原理。 电阻器与电位 器 符号详 见 图 1 所示，其 中（ a ） 表示一般 的阻值 固 定 的电阻器，（ b ）表示半 可调 或 微 调 电阻器； （ c ） 表示电位 器； （ d ） 表示带 开关的电位 器。电阻器的文字符号是“ R ” ，电位 器是“ RP ” ，即 在 R 的后 面 再 加 一个说明它有调 节 功能的字符“ P ” 。 在某些电路中，对电阻器的功率有一定要 求，可分别用图 1 中（ e ）、（ f ）、（ g ）、（ h ）所示符号来表示。 几种特殊电阻器的符号： 第 1 种是热敏电阻符号，热敏电阻器的电阻值是随外界温度而变化的。有的是负温度系数的，用 NTC 来表示；有的是正温度系数的，用 PTC 来表示。它的符号见图（ i ），用 θ 或 t° 来表示温度。它的文字符号是“ RT ”。 第 2 种是光敏电阻器符号，见图 1 （ j ），有两个斜向的箭头表示光线。它的文字符号是“ RL ”。 第 3 种是压敏电阻器的符号。压敏电阻阻值是随电阻器两端所加的电压而变化的。符号见图 1 （ k ），用字符 U 表示电压。它的文字符号是“ RV ”。这三种电阻器实际上都是半导体器件，但习惯上我们仍把它们当作...
