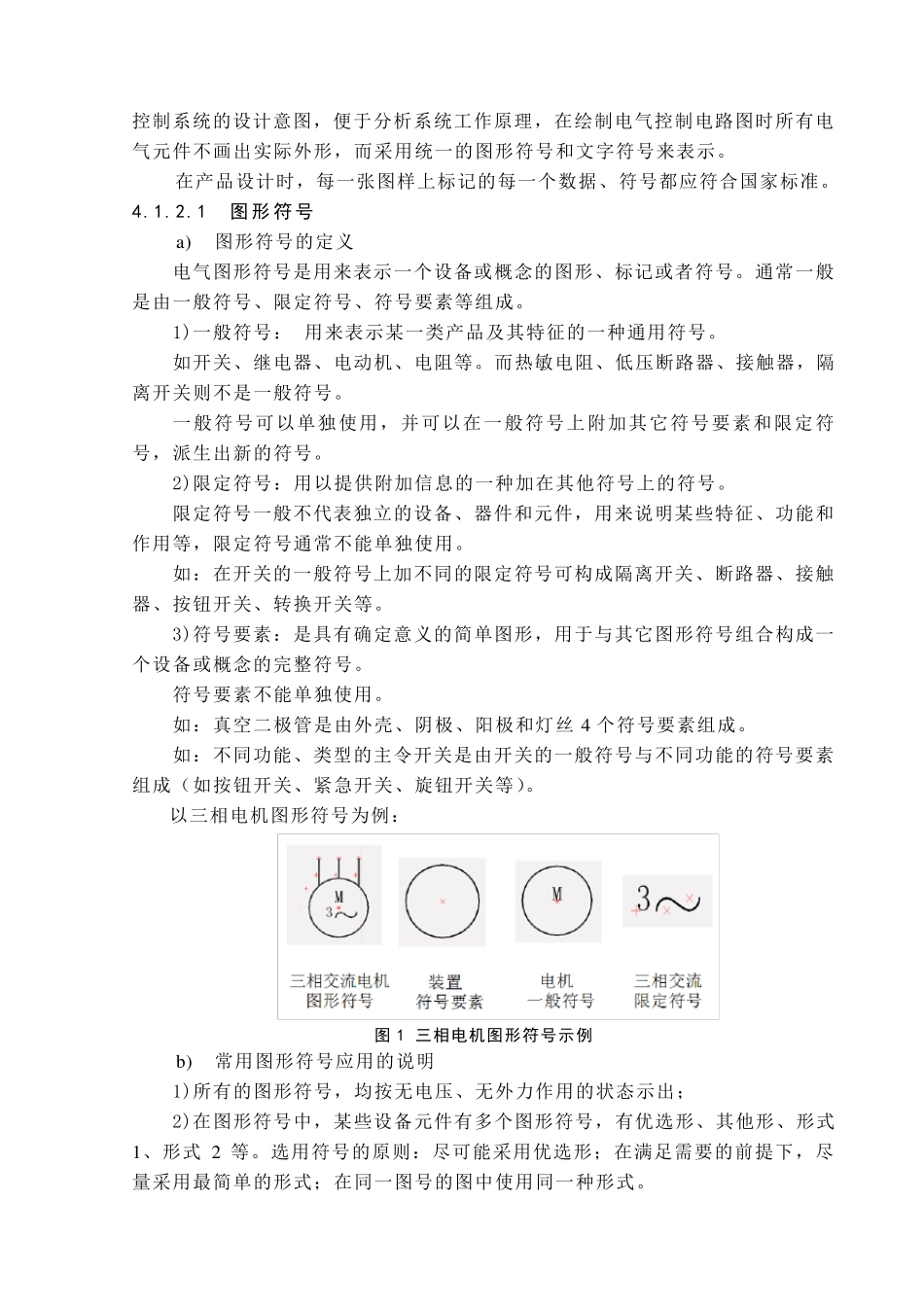

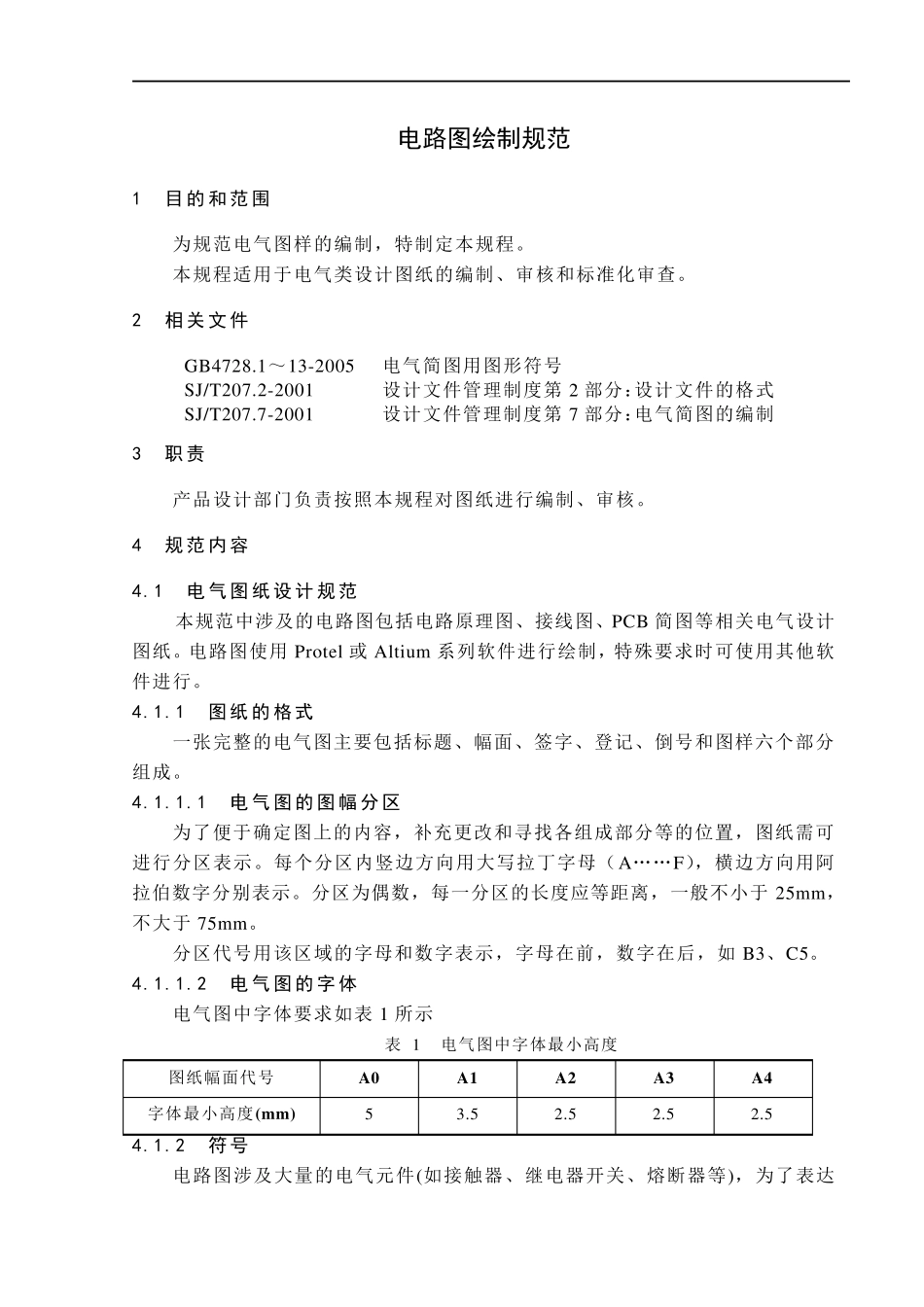

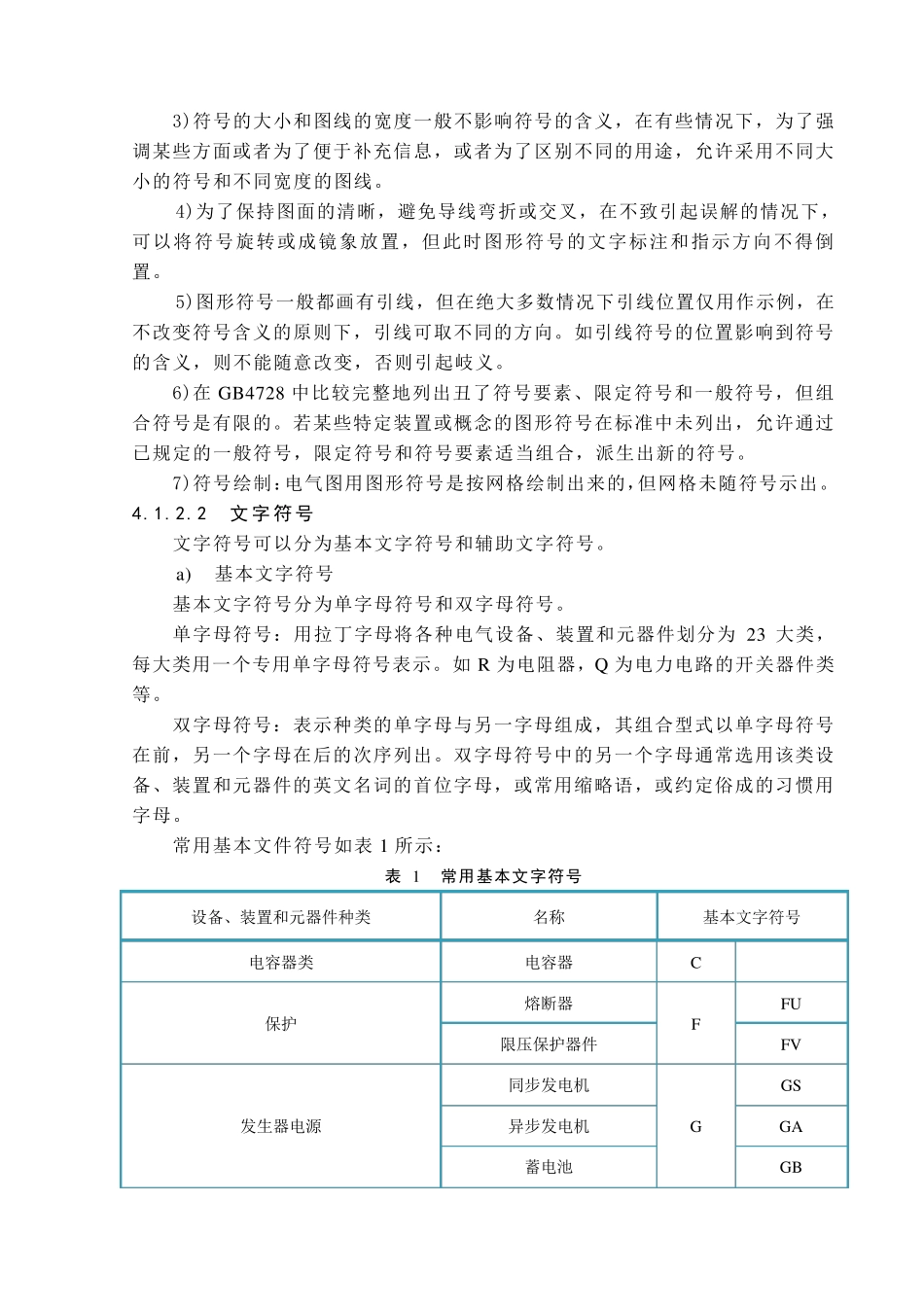

电路图绘制规范 1 目的和范围 为规范电气图样的编制，特制定本规程。 本规程适用于电气类设计图纸的编制、审核和标准化审查。 2 相关文件 GB4728.1～13-2005 电气简图用图形符号 SJ/T207.2-2001 设计文件管理制度第 2 部分：设计文件的格式 SJ/T207.7-2001 设计文件管理制度第 7 部分：电气简图的编制 3 职 责 产品设计部门负责按照本规程对图纸进行编制、审核。 4 规范内 容 4.1 电气 图纸 设 计 规范 本规范中涉及的电路图包括电路原理图、接线图、PCB 简图等相关电气设计图纸。电路图使用 Protel 或 Altiu m 系列软件进行绘制，特殊要求时可使用其他软件进行。 4.1.1 图纸 的格 式 一张完整的电气图主要包括标题、幅面、签字、登记、倒号和图样六个部分组成。 4.1.1.1 电气 图的图幅 分 区 为了便于确定图上的内容，补充更改和寻找各组成部分等的位置，图纸需可进行分区表示。每个分区内竖边方向用大写拉丁字母（A……F），横边方向用阿拉伯数字分别表示。分区为偶数，每一分区的长度应等距离，一般不小于 25mm，不大于 75mm。 分区代号用该区域的字母和数字表示，字母在前，数字在后，如 B3、C5。 4.1.1.2 电气 图的字 体 电气图中字体要求如表 1 所示 表 1 电气图中字体最小高度 图纸幅面代号 A0 A1 A2 A3 A4 字体最小高度(m m ) 5 3.5 2.5 2.5 2.5 4.1.2 符 号 电路图涉及大量的电气元件(如接触器、继电器开关、熔断器等)，为了表达控制系统的设计意图，便于分析系统工作原理，在绘制电气控制电路图时所有电气元件不画出实际外形，而采用统一的图形符号和文字符号来表示。 在产品设计时，每一张图样上标记的每一个数据、符号都应符合国家标准。 4.1.2.1 图形符号 a) 图形符号的定义 电气图形符号是用来表示一个设备或概念的图形、标记或者符号。通常一般是由一般符号、限定符号、符号要素等组成。 1)一般符号： 用来表示某一类产品及其特征的一种通用符号。 如开关、继电器、电动机、电阻等。而热敏电阻、低压断路器、接触器，隔离开关则不是一般符号。 一般符号可以单独使用，并可以在一般符号上附加其它符号要素和限定符号，派生出新的符号。 2)限定符号：用以提供附加信息的一种加在其他符号上的符号。 限定符号一般不代表独立的设备、器件和元件，用来说明某些特征、功能和作用等，限定符号通常不能单独使用。 如：在开关的一般符号上加不...
