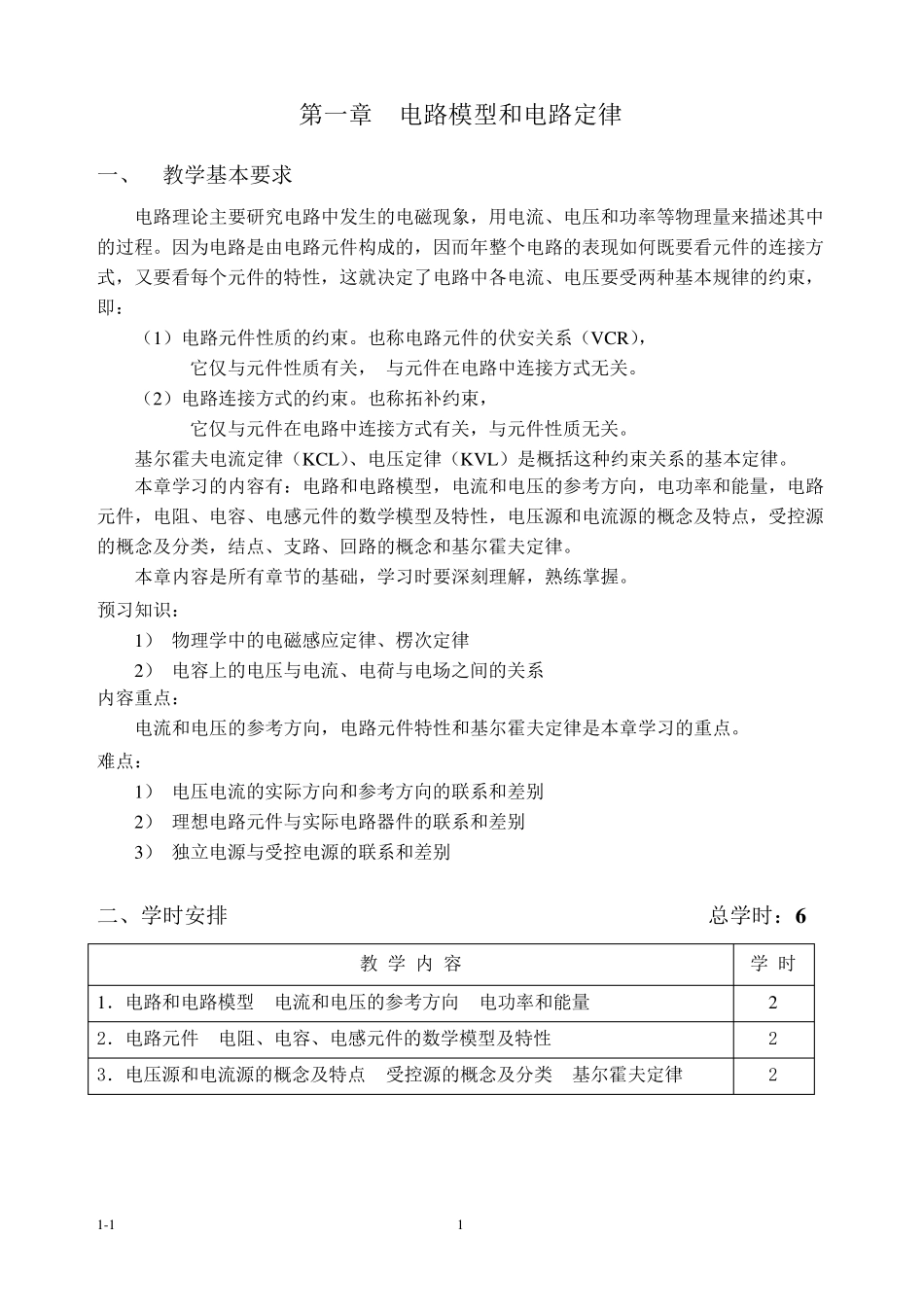

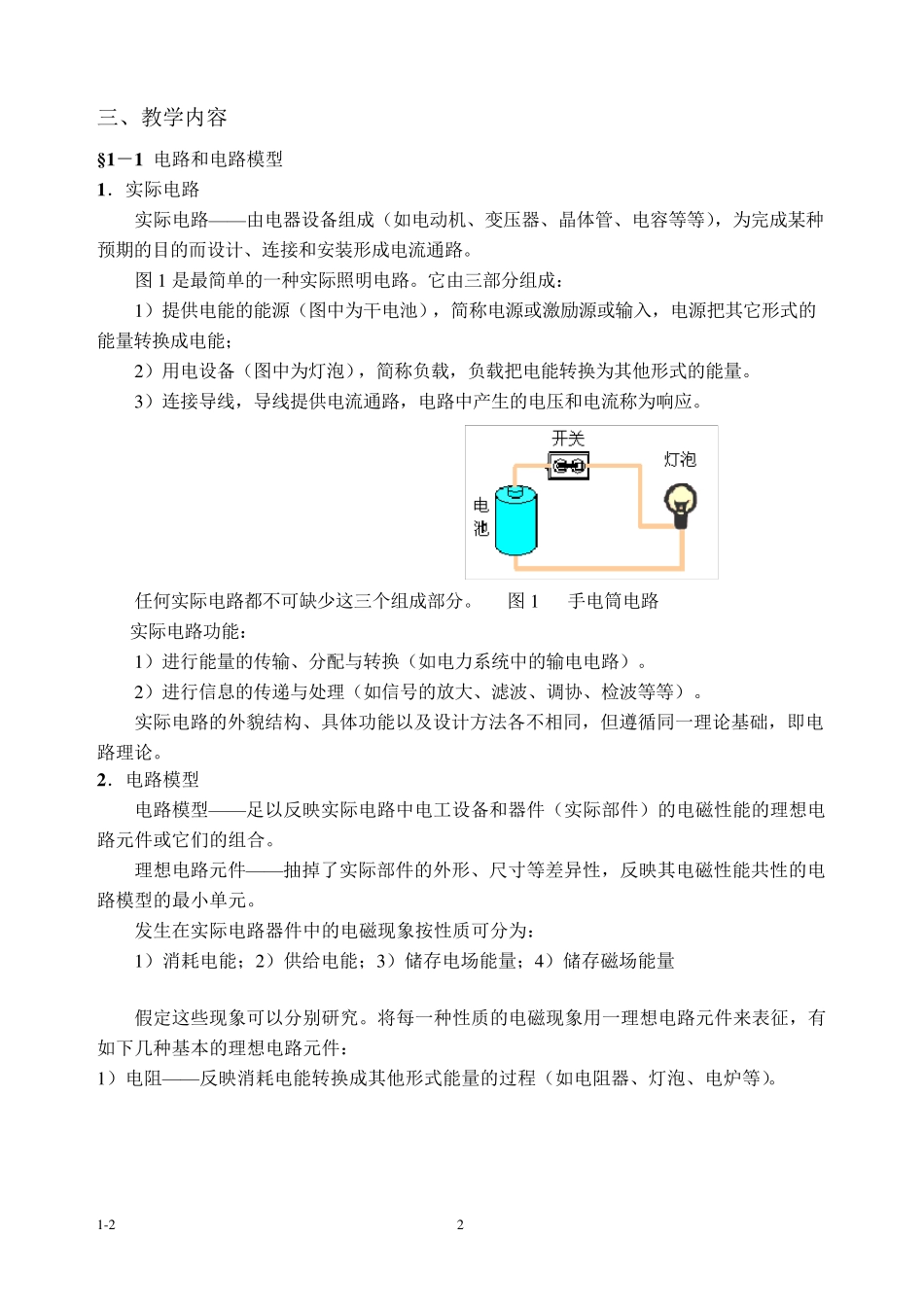

1-1 1 第一章 电路模型和电路定律 一、 教学基本要求 电路理论主要研究电路中发生的电磁现象，用电流、电压和功率等物理量来描述其中的过程。因为电路是由电路元件构成的，因而年整个电路的表现如何既要看元件的连接方式，又要看每个元件的特性，这就决定了电路中各电流、电压要受两种基本规律的约束，即： （1）电路元件性质的约束。也称电路元件的伏安关系（VCR）， 它仅与元件性质有关， 与元件在电路中连接方式无关。 （2）电路连接方式的约束。也称拓补约束， 它仅与元件在电路中连接方式有关，与元件性质无关。 基尔霍夫电流定律（KCL）、电压定律（KVL）是概括这种约束关系的基本定律。 本章学习的内容有：电路和电路模型，电流和电压的参考方向，电功率和能量，电路元件，电阻、电容、电感元件的数学模型及特性，电压源和电流源的概念及特点，受控源的概念及分类，结点、支路、回路的概念和基尔霍夫定律。 本章内容是所有章节的基础，学习时要深刻理解，熟练掌握。 预习知识： 1） 物理学中的电磁感应定律、楞次定律 2） 电容上的电压与电流、电荷与电场之间的关系 内容重点： 电流和电压的参考方向，电路元件特性和基尔霍夫定律是本章学习的重点。 难点： 1） 电压电流的实际方向和参考方向的联系和差别 2） 理想电路元件与实际电路器件的联系和差别 3） 独立电源与受控电源的联系和差别 二、学时安排 总 学时：6 教 学 内 容 学 时 1． 电路和电路模型 电流和电压的参考方向 电功率和能量 2 2． 电路元件 电阻、电容、电感元件的数学模型及特性 2 3． 电压源和电流源的概念及特点 受控源的概念及分类 基尔霍夫定律 2 1 -2 2 三、教学内容 § 1 －1 电路和电路模型 1 ．实际电路 实际电路——由电器设备组成（如电动机、变压器、晶体管、电容等等），为完成某种预期的目的而设计、连接和安装形成电流通路。 图 1 是最简单的一种实际照明电路。它由三部分组成： 1 ）提供电能的能源（图中为干电池），简称电源或激励源或输入，电源把其它形式的能量转换成电能； 2 ）用电设备（图中为灯泡），简称负载，负载把电能转换为其他形式的能量。 3 ）连接导线，导线提供电流通路，电路中产生的电压和电流称为响应。 任何实际电路都不可缺少这三个组成部分。 图 1 手电筒电路 实际电路功能： 1 ）进行能量的传输、分配与转换（如电力系统中的输电电路）。 2 ）进...
