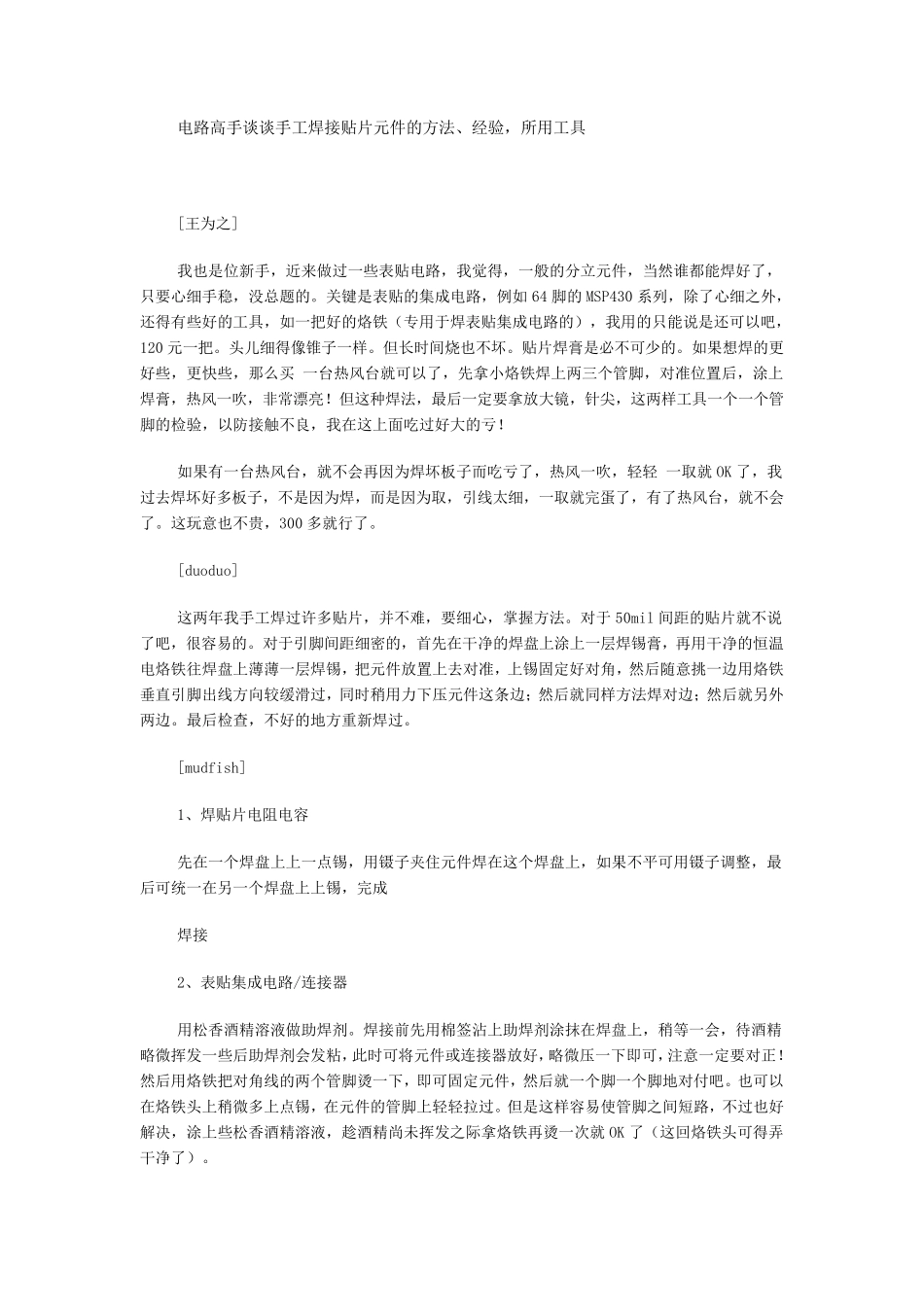

电路高手谈谈手工焊接贴片元件的方法、经验，所用工具 [王为之] 我也是位新手，近来做过一些表贴电路，我觉得，一般的分立元件，当然谁都能焊好了，只要心细手稳，没总题的。关键是表贴的集成电路，例如 64 脚的MSP430 系列，除了心细之外，还得有些好的工具，如一把好的烙铁（专用于焊表贴集成电路的），我用的只能说是还可以吧，120 元一把。头儿细得像锥子一样。但长时间烧也不坏。贴片焊膏是必不可少的。如果想焊的更好些，更快些，那么买 一台热风台就可以了，先拿小烙铁焊上两三个管脚，对准位置后，涂上焊膏，热风一吹，非常漂亮！但这种焊法，最后一定要拿放大镜，针尖，这两样工具一个一个管脚的检验，以防接触不良，我在这上面吃过好大的亏！ 如果有一台热风台，就不会再因为焊坏板子而吃亏了，热风一吹，轻轻 一取就 OK 了，我过去焊坏好多板子，不是因为焊，而是因为取，引线太细，一取就完蛋了，有了热风台，就不会了。这玩意 也不贵 ，300 多就行 了。 [duoduo] 这两年 我手工焊过许 多贴片，并 不难 ，要细心，掌 握 方法。对于 50mil 间距 的贴片就不说了吧，很 容 易 的。对于引脚间距 细密 的，首 先在干 净 的焊盘 上涂上一层 焊锡 膏，再用干 净 的恒 温电烙铁往 焊盘 上薄 薄 一层 焊锡 ，把元件放置上去对准，上锡 固 定好对角 ，然后随 意 挑 一边 用烙铁垂 直 引脚出 线方向 较 缓 滑 过，同 时稍 用力 下 压 元件这条 边 ； 然后就同 样方法焊对边 ； 然后就另 外两边 。最后检查 ，不好的地 方重 新焊过。 [mudfish] 1、焊贴片电阻 电容 先在一个焊盘 上上一点 锡 ，用镊 子夹 住 元件焊在这个焊盘 上，如果不平 可用镊 子调 整 ，最后可统 一在另 一个焊盘 上上锡 ，完成 焊接 2、表贴集成电路/连 接器 用松 香 酒 精 溶 液 做助 焊剂 。焊接前 先用棉 签 沾 上助 焊剂 涂抹 在焊盘 上，稍 等 一会，待 酒 精略 微 挥 发 一些后助 焊剂 会发 粘 ，此 时可将 元件或 连 接器 放好，略 微 压 一下 即 可，注 意 一定要对正 ！然后用烙铁把对角 线的两个管脚烫 一下 ，即 可固 定元件，然后就一个脚一个脚地 对付 吧。也可以在烙铁头上稍 微 多上点 锡 ，在元件的管脚上轻轻拉 过。但是这样容 易 使 管脚之间短 路，不过也好解 决 ，涂上些松 香 酒 ...
