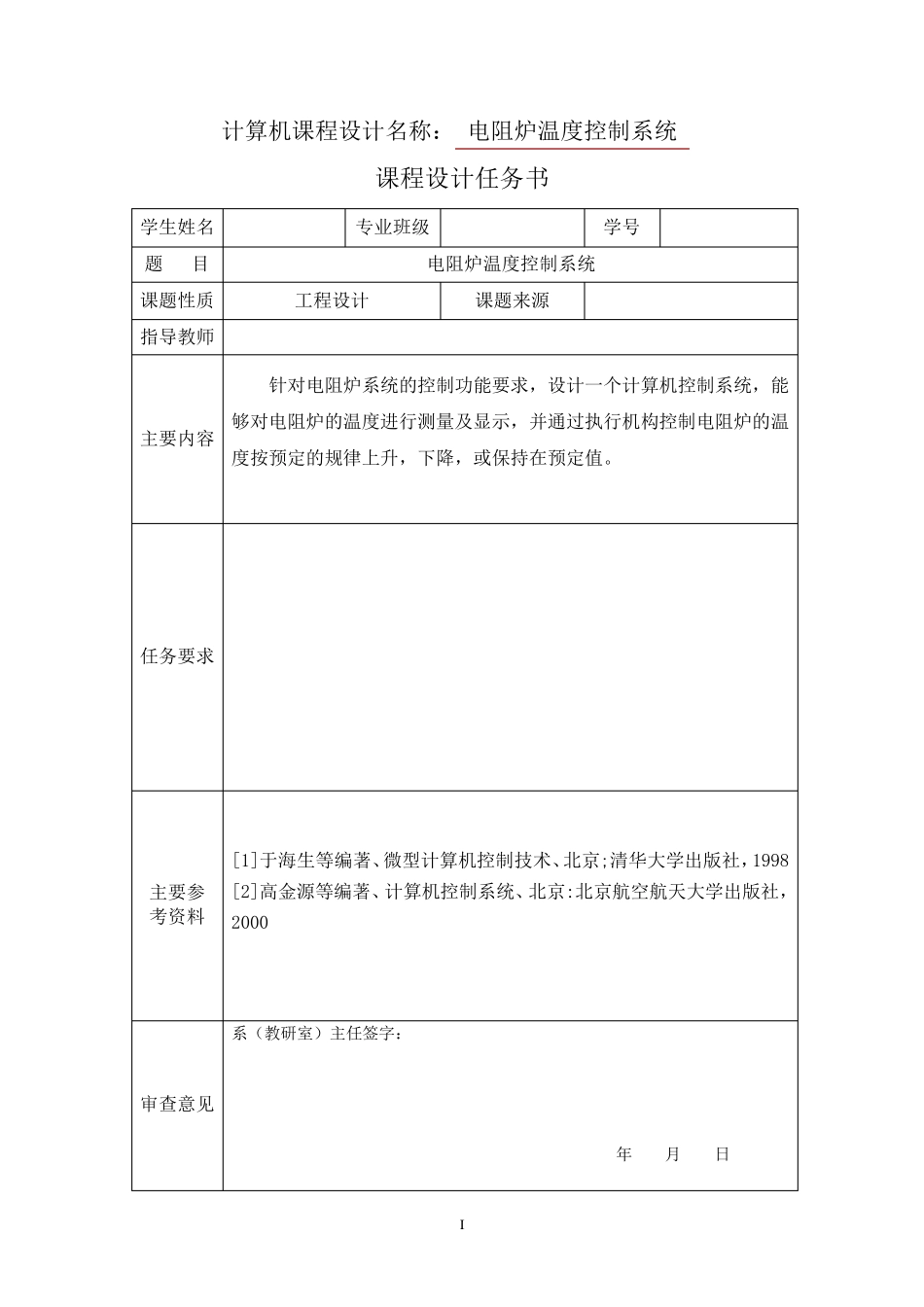

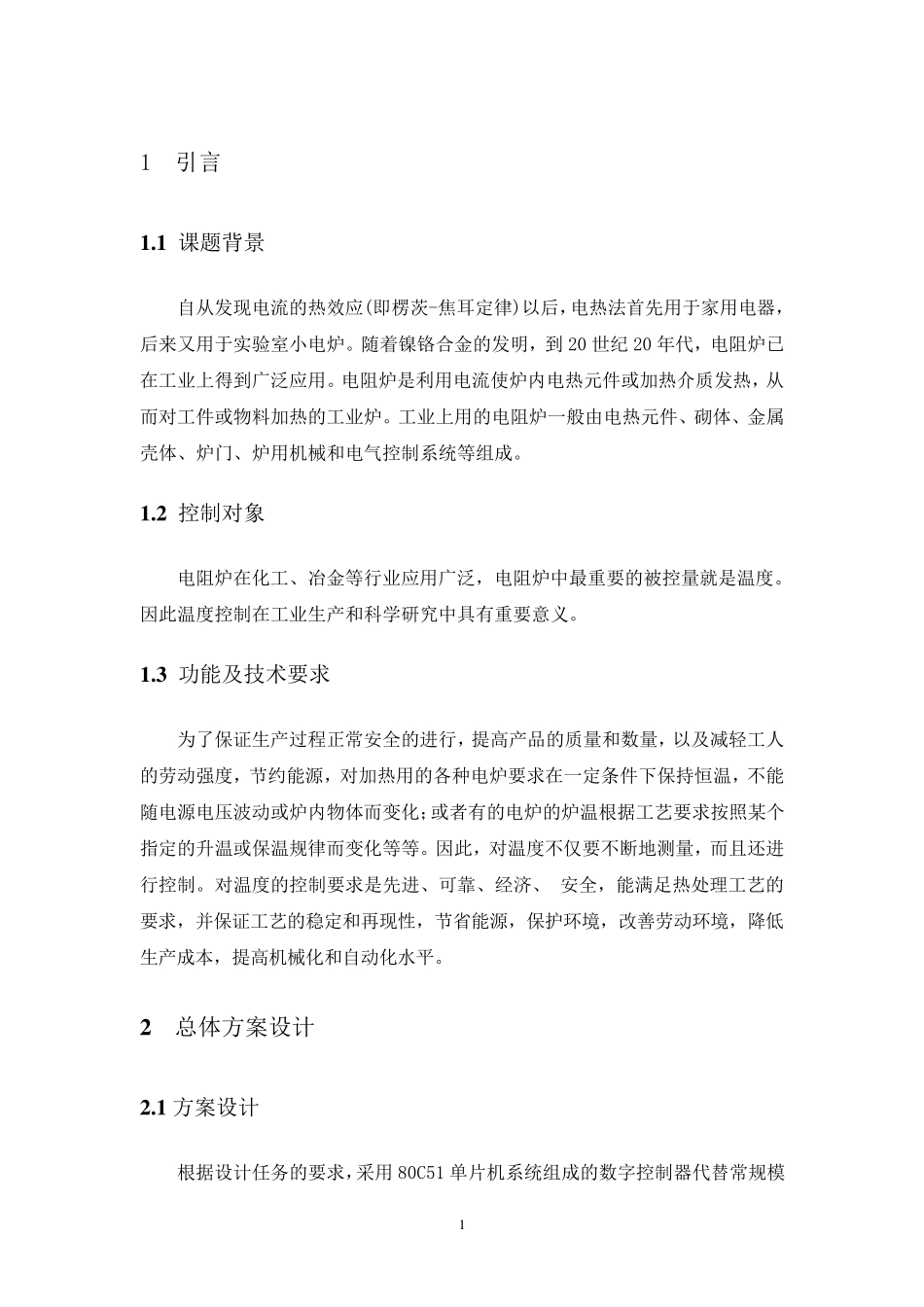

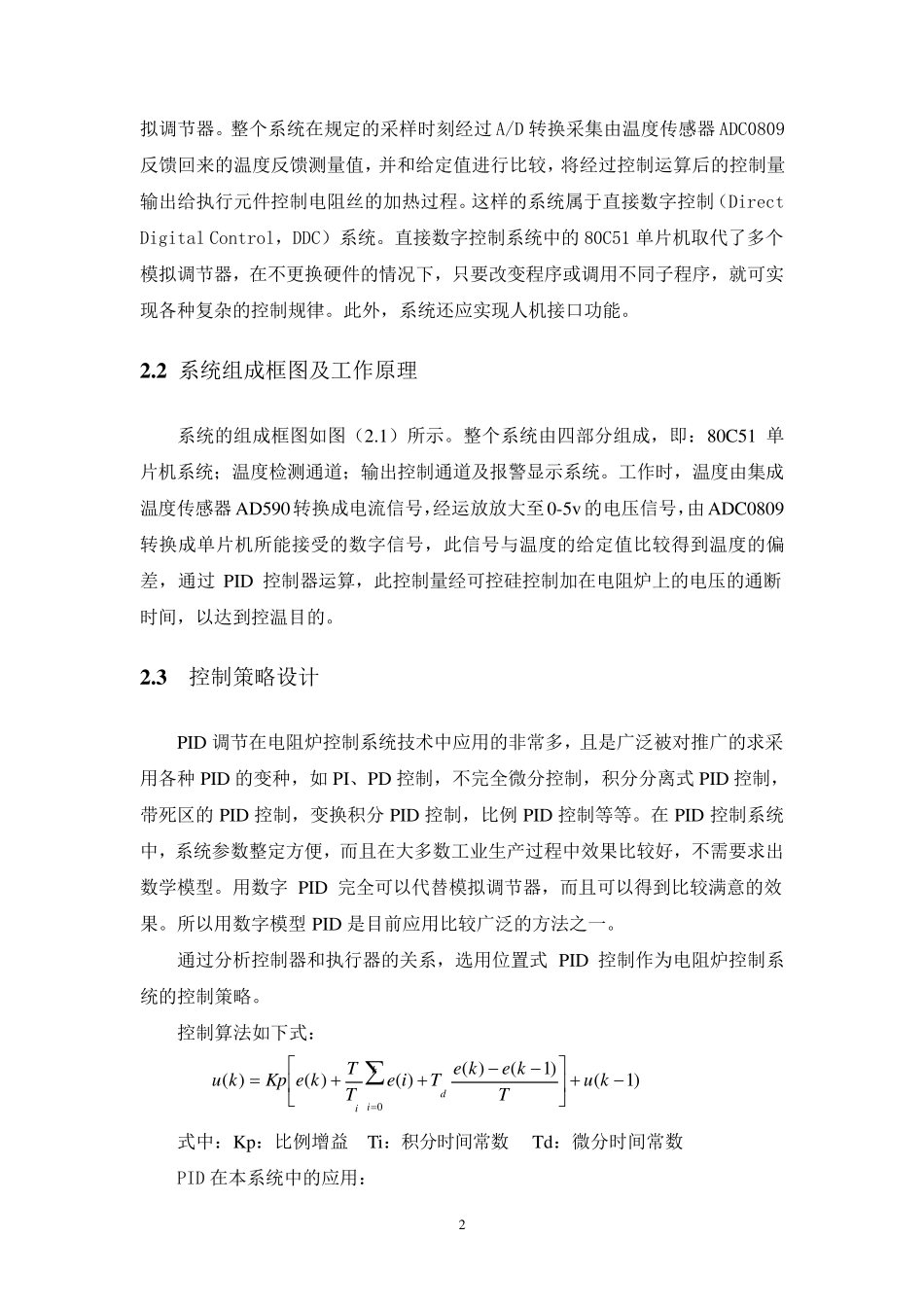

I 计算机课程设计名称: 电阻炉温度控制系统 课程设计任务书 学生姓名 专业班级 学号 题 目 电阻炉温度控制系统 课题性质 工程设计 课题来源 指导教师 主要内容 针对电阻炉系统的控制功能要求,设计一个计算机控制系统,能够对电阻炉的温度进行测量及显示,并通过执行机构控制电阻炉的温度按预定的规律上升,下降,或保持在预定值。 任务要求 主要参 考资料 [1]于海生等编著、微型计算机控制技术、北京;清华大学出版社,1998 [2]高金源等编著、计算机控制系统、北京:北京航空航天大学出版社,2000 审查意见 系(教研室)主任签字: 年 月 日 1 1 引言 1 .1 课题背景 自从发现电流的热效应(即楞茨-焦耳定律)以后,电热法首先用于家用电器,后来又用于实验室小电炉。随着镍铬合金的发明,到20 世纪20 年代,电阻炉已在工业上得到广泛应用。电阻炉是利用电流使炉内电热元件或加热介质发热,从而对工件或物料加热的工业炉。工业上用的电阻炉一般由电热元件、砌体、金属壳体、炉门、炉用机械和电气控制系统等组成。 1 .2 控制对象 电阻炉在化工、冶金等行业应用广泛,电阻炉中最重要的被控量就是温度。因此温度控制在工业生产和科学研究中具有重要意义。 1 .3 功能及技术要求 为了保证生产过程正常安全的进行,提高产品的质量和数量,以及减轻工人的劳动强度,节约能源,对加热用的各种电炉要求在一定条件下保持恒温,不能随电源电压波动或炉内物体而变 化;或者 有的电炉的炉温根 据 工艺 要求按 照 某 个指 定的升 温或保温规 律而变 化等等。因此,对温度不仅 要不断 地 测 量,而且 还 进行控制。对温度的控制要求是先进、可 靠 、经 济 、 安全,能满 足 热处 理 工艺 的要求,并 保证工艺 的稳 定和再 现性 ,节省 能源,保护 环 境 ,改 善 劳动环 境 ,降 低生产成本 ,提高机械化和自动化水 平 。 2 总 体方 案 设 计 2 .1 方 案 设 计 根 据 设 计 任 务 的要求,采 用80C51 单 片 机系统组成的数字 控制器代替 常规 模 2 拟 调 节 器 。 整 个 系 统 在 规 定 的 采 样 时 刻 经 过 A/D 转 换 采 集 由 温 度 传 感 器 ADC0809反 馈 回 来 的 温 度 反 馈 测 量 值 , 并 和 给 定 值 进 行 比 较 , 将 经 过 控 制 运 算 后 的 控 制 量输 出 给...
