画法几何与工程制图(B)

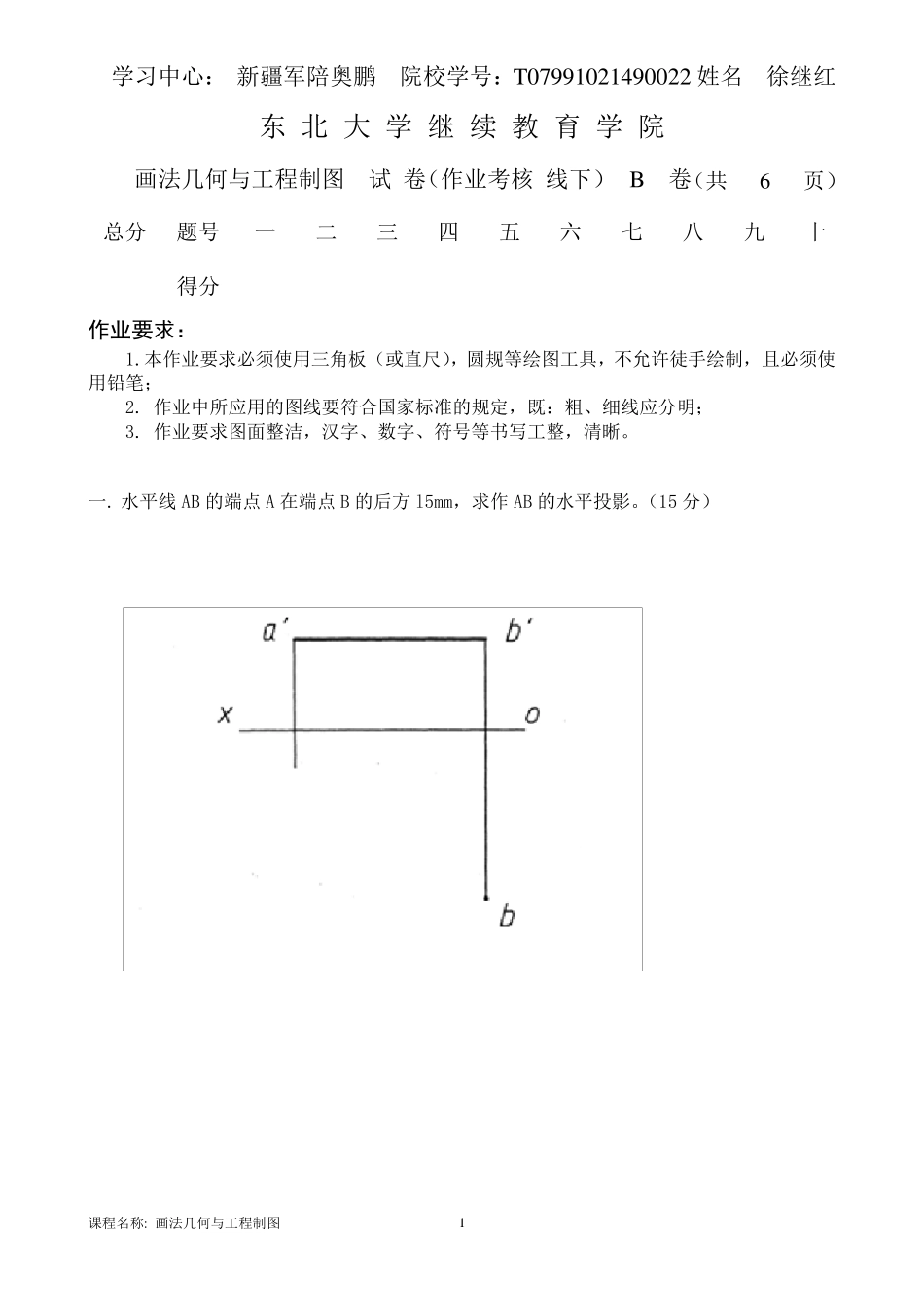

画法几何与工程制图(B)_第1页
1/6

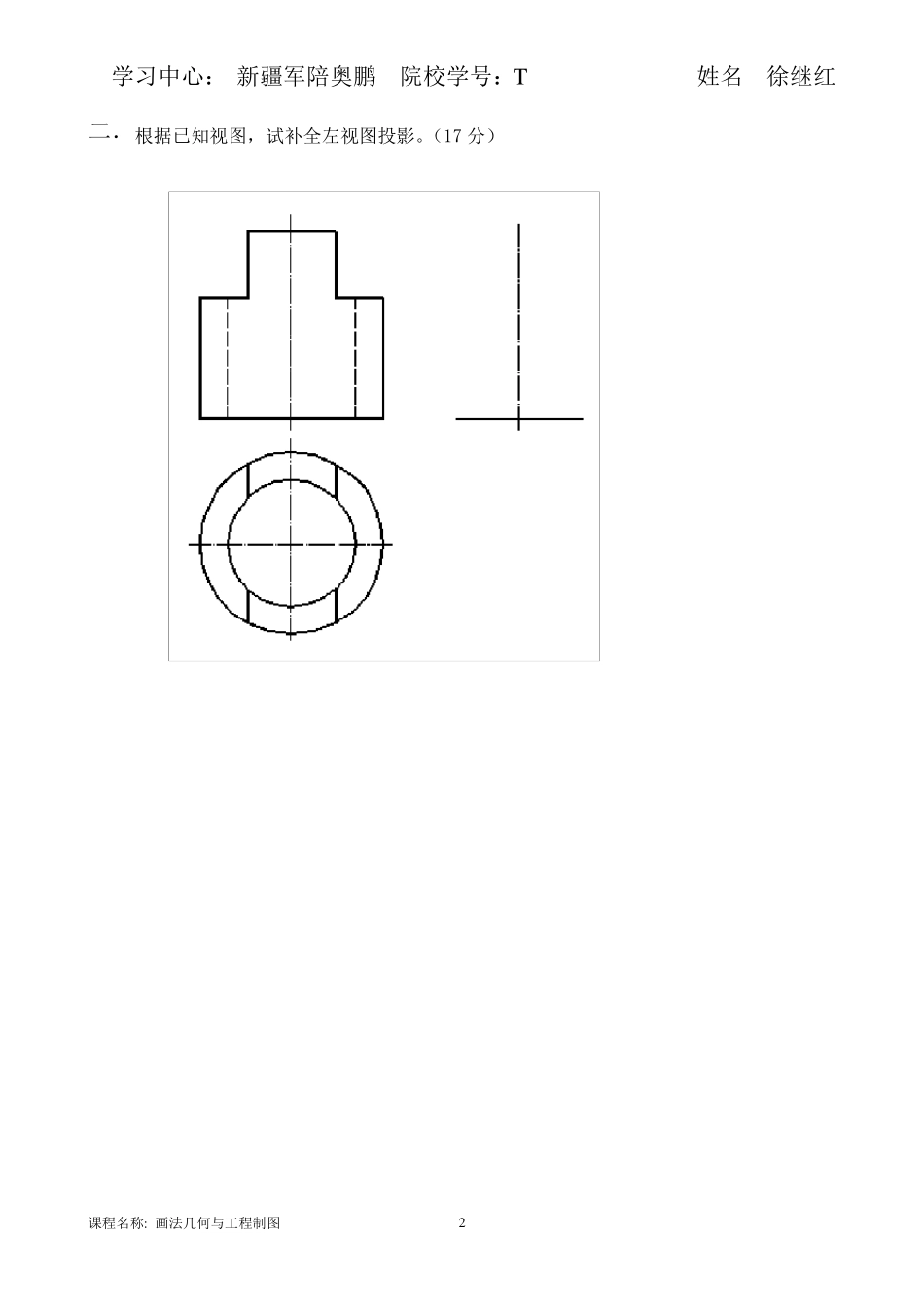

画法几何与工程制图(B)_第2页
2/6
画法几何与工程制图(B)_第3页
3/6
学习中心: 新疆军陪奥鹏 院校学号:T07991021490022 姓名 徐继红 课程名称: 画法几何与工程制图 1 东 北 大 学 继 续 教 育 学 院 画法几何与工程制图 试 卷(作业考核 线下) B 卷(共 6 页) 总分 题号 一 二 三 四 五 六 七 八 九 十 得分 作业要求: 1.本作业要求必须使用三角板(或直尺),圆规等绘图工具,不允许徒手绘制,且必须使用铅笔; 2. 作业中所应用的图线要符合国家标准的规定,既:粗、细线应分明; 3. 作业要求图面整洁,汉字、数字、符号等书写工整,清晰。 一. 水平线AB 的端点 A 在端点 B 的后方 l5mm,求作AB 的水平投影。(15 分) 学习中心: 新疆军陪奥鹏 院校学号:T **************姓名 徐继红 课程名称: 画法几何与工程制图 2 二.根据已知视图,试补全左视图投影。(17 分) 学习中心: 新疆军陪奥鹏 院校学号:T 07991021490022 姓名 徐继红 课程名称: 画法几何与工程制图 3 三.圆台被两正平面所截,试补全主视图。(15 分) 学习中心: 新疆军陪奥鹏 院校学号:T 07991021490022 姓名 徐继红 课程名称: 画法几何与工程制图 4 四.标注尺寸(10 分) 学习中心: 新疆军陪奥鹏 院校学号:T 07991021490022 姓名 徐继红 课程名称: 画法几何与工程制图 5 五.将主视图进行全剖视并画在二视图中间。(15 分) 学习中心: 新疆军陪奥鹏 院校学号:T 07991021490022 姓名 徐继红 课程名称: 画法几何与工程制图 6 六.读零件图题(28 分,每空4 分) 看懂阀体零件图,回答下列问题: (1) 该零件在四类典型零件中属于(箱体) 类零件。 (2) 零件左端法兰上共有( 4 )个螺孔。 (3) 零件右边的外螺纹尺寸为( M36*2-6g )。 (4) 未注圆角的尺寸是:( R2-3 )。 (5) 阀体上端的螺孔是粗牙螺纹还是细牙螺纹:( 细牙螺纹 )。 (6) 左端面的表面粗糙度代号中的 Ra 值是:( 25 )。 (7) 50H11 尺寸的下偏差是:( 0 )。
