畜禽饲料厂安装与验收标准VIP专享

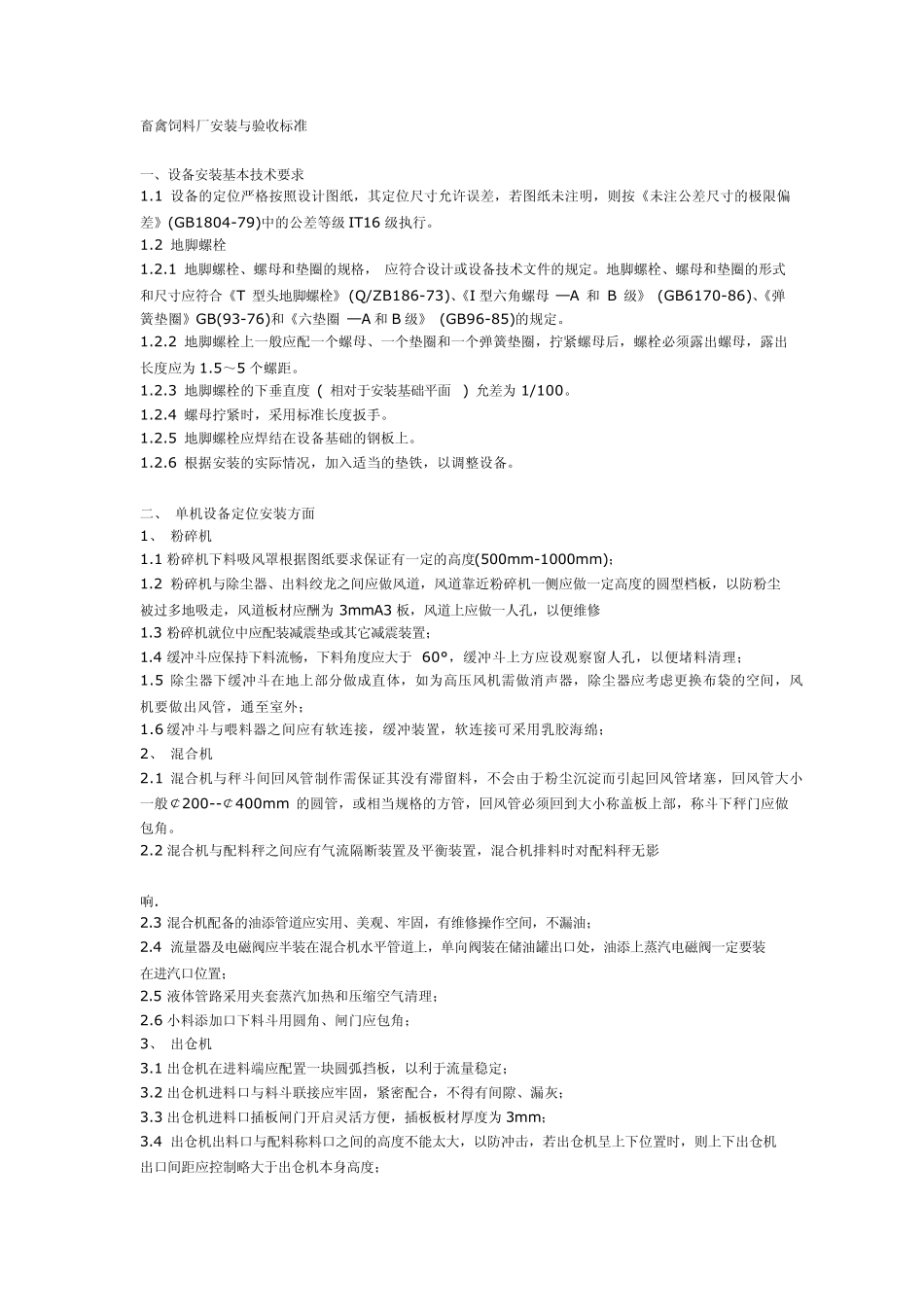

畜禽饲料厂安装与验收标准 一、设备安装基本技术要求 1.1 设备的定位严格按照设计图纸，其定位尺寸允许误差，若图纸未注明，则按《未注公差尺寸的极限偏差》(GB1804-79)中的公差等级IT16 级执行。 1.2 地脚螺栓 1.2.1 地脚螺栓、螺母和垫圈的规格， 应符合设计或设备技术文件的规定。地脚螺栓、螺母和垫圈的形式和尺寸应符合《T 型头地脚螺栓》(Q/ZB186-73)、《I 型六角螺母 ─A 和 B 级》 (GB6170-86)、《弹簧垫圈》GB(93-76)和《六垫圈 ─A 和B 级》 (GB96-85)的规定。 1.2.2 地脚螺栓上一般应配一个螺母、一个垫圈和一个弹簧垫圈，拧紧螺母后，螺栓必须露出螺母，露出长度应为 1.5～5 个螺距。 1.2.3 地脚螺栓的下垂直度 ( 相对于安装基础平面 ) 允差为 1/100。 1.2.4 螺母拧紧时，采用标准长度扳手。 1.2.5 地脚螺栓应焊结在设备基础的钢板上。 1.2.6 根据安装的实际情况，加入适当的垫铁，以调整设备。 二、 单机设备定位安装方面 1、 粉碎机 1.1 粉碎机下料吸风罩根据图纸要求保证有一定的高度(500mm-1000mm)； 1.2 粉碎机与除尘器、出料绞龙之间应做风道，风道靠近粉碎机一侧应做一定高度的圆型档板，以防粉尘被过多地吸走，风道板材应酬为 3mmA3 板，风道上应做一人孔，以便维修 1.3 粉碎机就位中应配装减震垫或其它减震装置； 1.4 缓冲斗应保持下料流畅，下料角度应大于 60°，缓冲斗上方应设观察窗人孔，以便堵料清理； 1.5 除尘器下缓冲斗在地上部分做成直体，如为高压风机需做消声器，除尘器应考虑更换布袋的空间，风机要做出风管，通至室外； 1.6 缓冲斗与喂料器之间应有软连接，缓冲装置，软连接可采用乳胶海绵； 2、 混合机 2.1 混合机与秤斗间回风管制作需保证其没有滞留料，不会由于粉尘沉淀而引起回风管堵塞，回风管大小一般￠200--￠400mm 的圆管，或相当规格的方管，回风管必须回到大小称盖板上部，称斗下秤门应做包角。 2.2 混合机与配料秤之间应有气流隔断装置及平衡装置，混合机排料时对配料秤无影 响. 2.3 混合机配备的油添管道应实用、美观、牢固，有维修操作空间，不漏油； 2.4 流量器及电磁阀应半装在混合机水平管道上，单向阀装在储油罐出口处，油添上蒸汽电磁阀一定要装在进汽口位置； 2.5 液体管路采用夹套蒸汽加热和压缩空气清理； 2.6 小料添加口下料斗用圆角、闸门应包角； 3、 出仓机 3.1 出仓机在进料端应配置一块圆弧挡板，以利...
