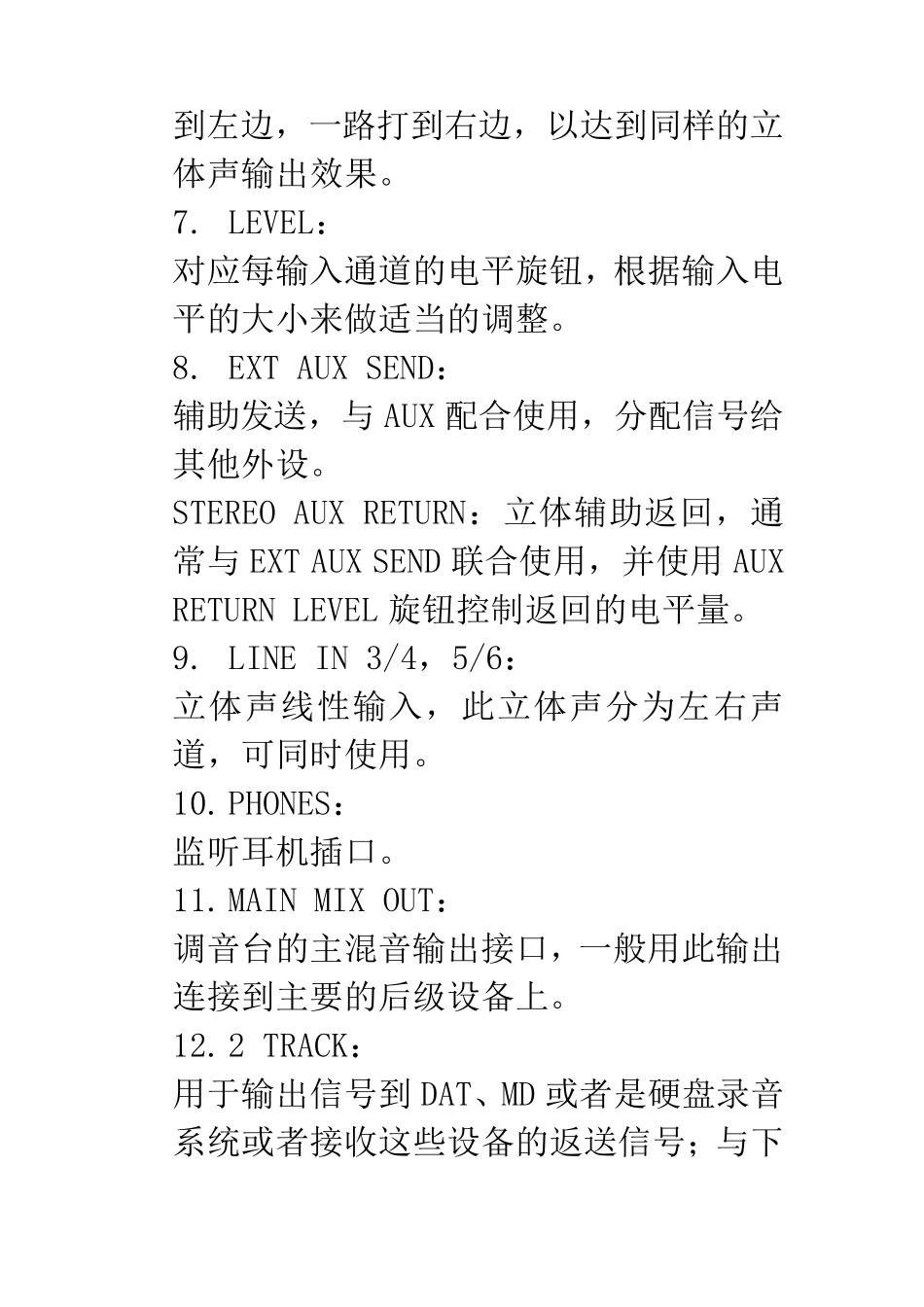

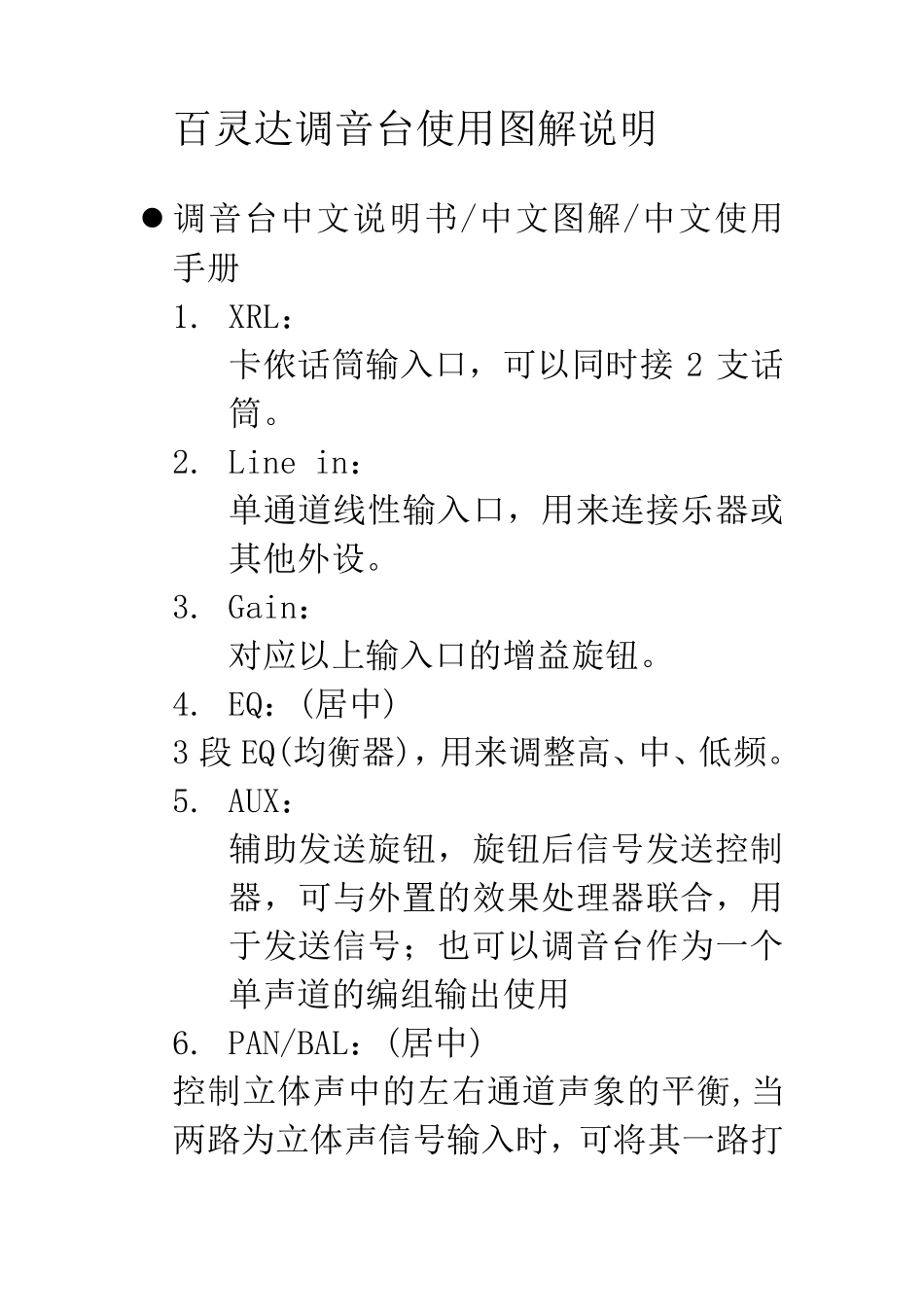

百灵达调音台使用图解说明 调音台中文说明书/中文图解/中文使用手册 1. XRL： 卡侬话筒输入口，可以同时接2 支话筒。 2. Line in： 单通道线性输入口，用来连接乐器或其他外设。 3. Gain： 对应以上输入口的增益旋钮。 4. EQ：(居中) 3 段EQ(均衡器)，用来调整高、中、低频。 5. AUX： 辅助发送旋钮，旋钮后信号发送控制器，可与外置的效果处理器联合，用于发送信号；也可以调音台作为一个单声道的编组输出使用 6. PAN/BAL：(居中) 控制立体声中的左右通道声象的平衡,当两路为立体声信号输入时，可将其一路打到左边，一路打到右边，以达到同样的立体声输出效果。 7. LEVEL： 对应每输入通道的电平旋钮，根据输入电平的大小来做适当的调整。 8. EXT AUX SEND： 辅助发送，与AUX 配合使用，分配信号给其他外设。 STEREO AUX RETURN：立体辅助返回，通常与EXT AUX SEND 联合使用，并使用AUX RETURN LEVEL 旋钮控制返回的电平量。 9. LINE IN 3/4，5/6： 立体声线性输入，此立体声分为左右声道，可同时使用。 10. PHONES： 监听耳机插口。 11. MAIN MIX OUT： 调音台的主混音输出接口，一般用此输出连接到主要的后级设备上。 12. 2 TRACK： 用于输出信号到DAT、MD 或者是硬盘录音系统或者接收这些设备的返送信号；与下边的2TK TO MIX 和2TK TO CTRL ROOM 联合使用，可以实现简单的编组输出功能。13.CTRL RM OUT： 控制室鉴听输出接口，连接到控制室监听设备，也可作为普通的监听输出。 14.混响效果器： 内置 100 个 28 比特(bit)数码效果。 PRESS to SELECT：内置效果的选择旋钮。EFFECTS LEVEL：效果量电平控制旋钮。15.辅助功能： AUX RETURN LEVEL：辅助返回信号电平控制旋钮，即控制从 STEREO AUX RETURN 返回的电平信号。 2TK TO MIX：编组按钮,指 2 TRACK 接口上的信号被分配到总混音输出接口上,从而避免调音台造成回路的现象. 2TK TO CTRL ROOM：编组按钮,指 2 TRACK接口上的信号被分配到控制室监听输出接口上,从而避免调音台造成回路的现象16.MAIN MIX： 总电平控制旋钮,控制调音台最后输出的电平量大小. HDPH/CTRL ROOM：用于调整监听输出或耳机输出的电平 调音台中常用英文词语翻译 GAIN：增益键，指输入信号的大小控制钮；TRIM：增益键，指输入信号的大小控制钮；SENSITIVITY：灵敏度，指输入信号的大小控制钮； HIGH：高音...
