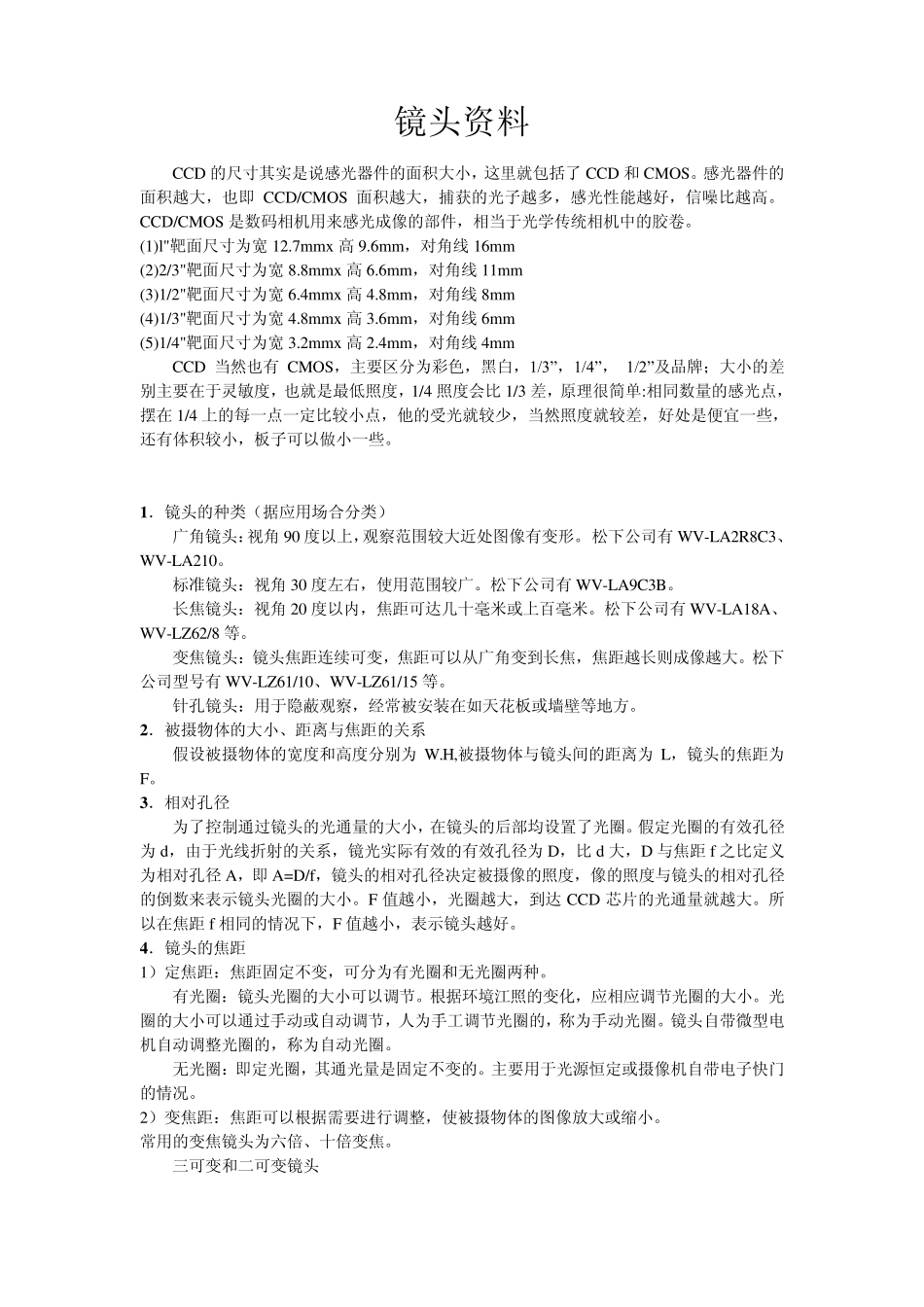

镜头资料 CCD 的尺寸其实是说感光器件的面积大小，这里就包括了 CCD 和 CMOS。感光器件的面积越大，也即 CCD/CMOS 面积越大，捕获的光子越多，感光性能越好，信噪比越高。CCD/CMOS 是数码相机用来感光成像的部件，相当于光学传统相机中的胶卷。 (1)l"靶面尺寸为宽 12.7mmx高 9.6mm，对角线 16mm (2)2/3"靶面尺寸为宽 8.8mmx高 6.6mm，对角线 11mm (3)1/2"靶面尺寸为宽 6.4mmx高 4.8mm，对角线 8mm (4)1/3"靶面尺寸为宽 4.8mmx高 3.6mm，对角线 6mm (5)1/4"靶面尺寸为宽 3.2mmx高 2.4mm，对角线 4mm CCD 当然也有 CMOS，主要区分为彩色，黑白，1/3”，1/4”， 1/2”及品牌；大小的差别主要在于灵敏度，也就是最低照度，1/4 照度会比 1/3 差，原理很简单:相同数量的感光点，摆在 1/4 上的每一点一定比较小点，他的受光就较少，当然照度就较差，好处是便宜一些，还有体积较小，板子可以做小一些。 1 ．镜头的种类（据应用场合分类） 广角镜头：视角 90 度以上，观察范围较大近处图像有变形。 松下公司有 WV-LA2R8C3、WV-LA210。 标准镜头：视角 30 度左右，使用范围较广。松下公司有 WV-LA9C3B。 长焦镜头：视角 20 度以内，焦距可达几十毫米或上百毫米。松下公司有 WV-LA18A、WV-LZ62/8 等。 变焦镜头：镜头焦距连续可变，焦距可以从广角变到长焦，焦距越长则成像越大。松下公司型号有 WV-LZ61/10、WV-LZ61/15 等。 针孔镜头：用于隐蔽观察，经常被安装在如天花板或墙壁等地方。 2 ．被摄物体的大小、距离与焦距的关系 假设被摄物体的宽度和高度分别为 W.H,被摄物体与镜头间的距离为 L，镜头的焦距为F。 3 ．相对孔径 为了控制通过镜头的光通量的大小，在镜头的后部均设置了光圈。假定光圈的有效孔径为 d，由于光线折射的关系，镜光实际有效的有效孔径为 D，比 d 大，D 与焦距 f 之比定义为相对孔径 A，即 A=D/f，镜头的相对孔径决定被摄像的照度，像的照度与镜头的相对孔径的倒数来表示镜头光圈的大小。F 值越小，光圈越大，到达 CCD 芯片的光通量就越大。所以在焦距 f 相同的情况下，F 值越小，表示镜头越好。 4 ．镜头的焦距 1）定焦距：焦距固定不变，可分为有光圈和无光圈两种。 有光圈：镜头光圈的大小可以调节。根据环境江照的变化，应相应调节光圈的大小。光圈的大小可以通过手动或自动调节，人为手工调节光圈的，称为手动光圈。镜头自带微型电机自动...
