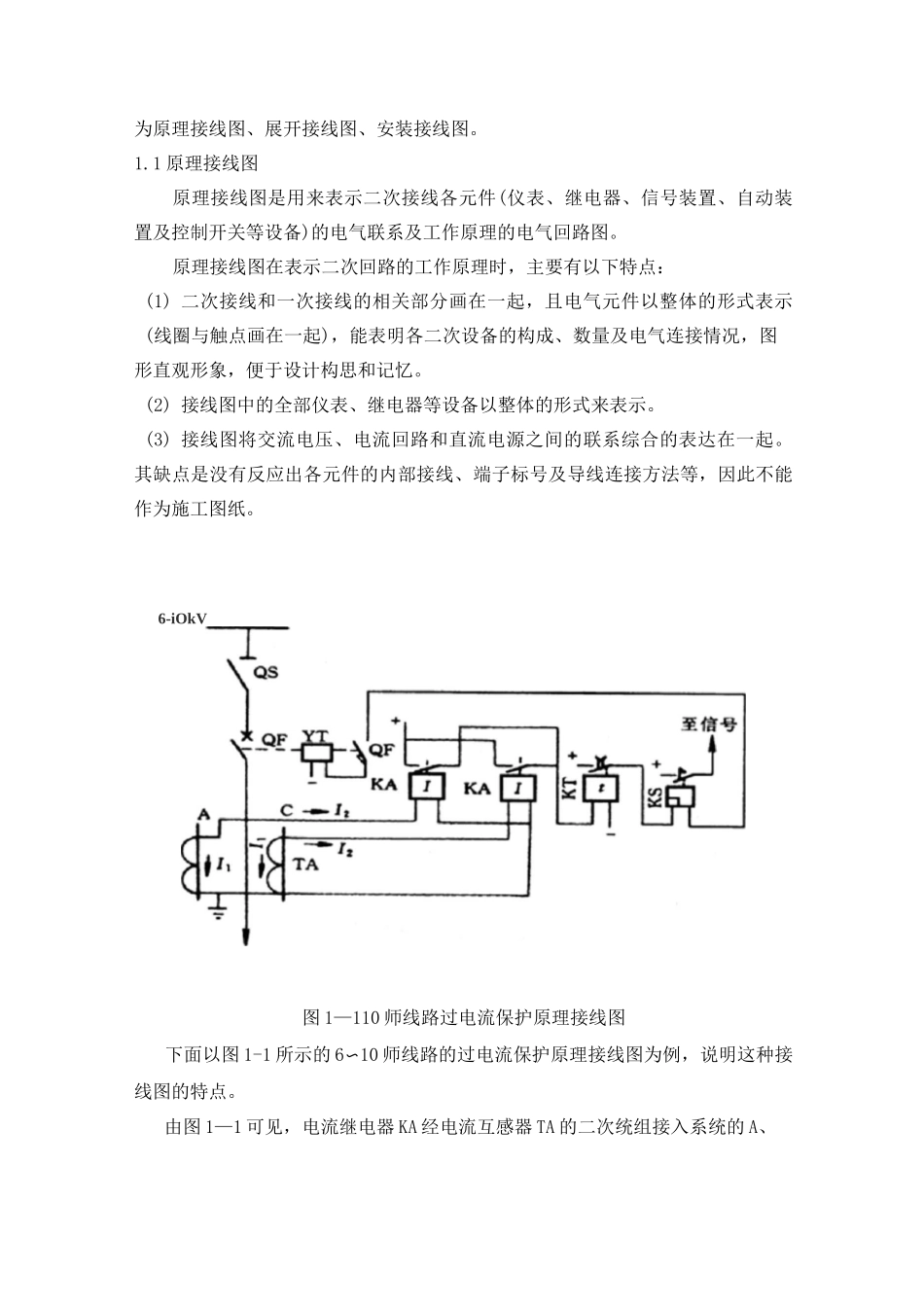

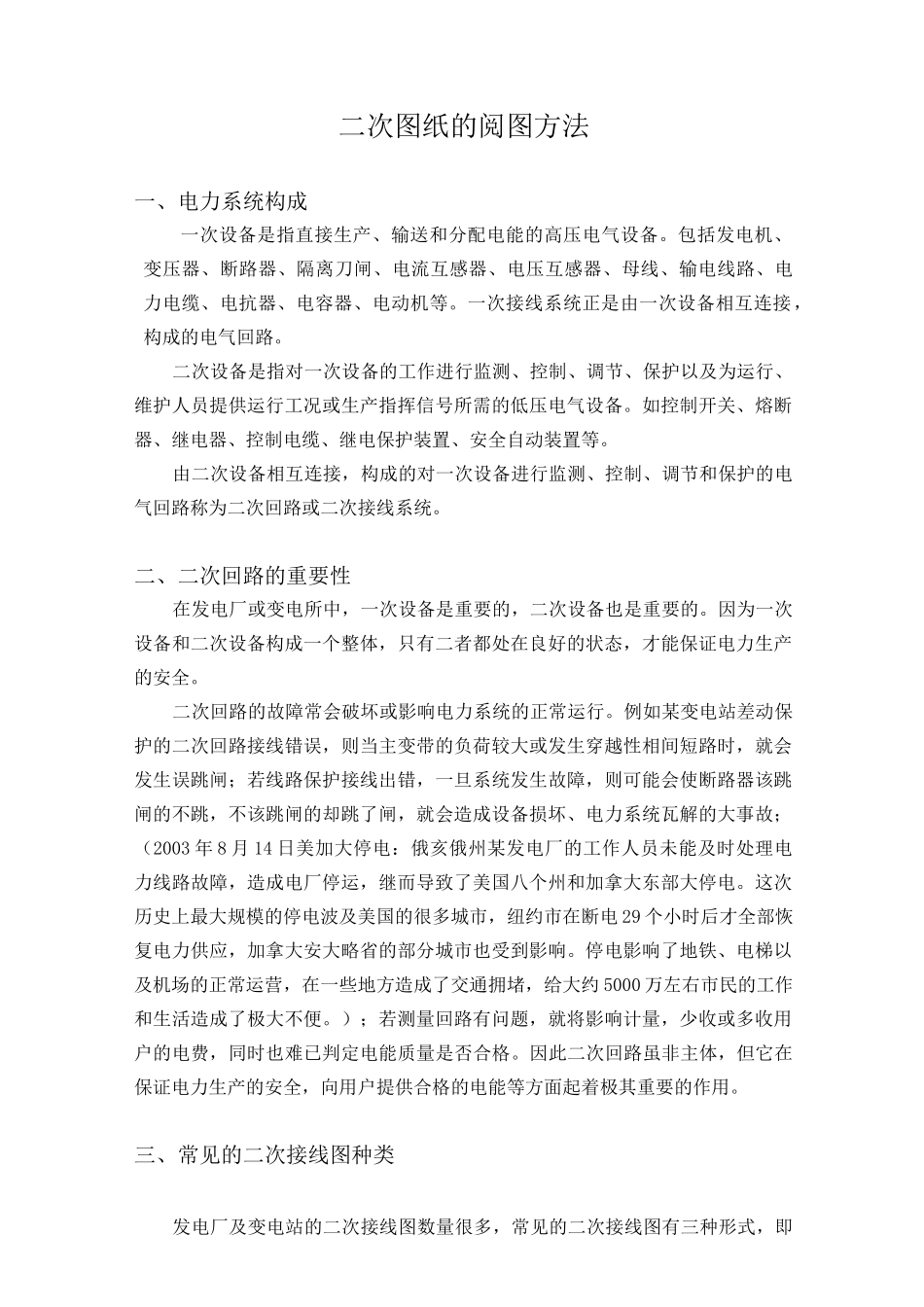

二次图纸的阅图方法一、电力系统构成一次设备是指直接生产、输送和分配电能的高压电气设备。包括发电机、变压器、断路器、隔离刀闸、电流互感器、电压互感器、母线、输电线路、电力电缆、电抗器、电容器、电动机等。一次接线系统正是由一次设备相互连接，构成的电气回路。二次设备是指对一次设备的工作进行监测、控制、调节、保护以及为运行、维护人员提供运行工况或生产指挥信号所需的低压电气设备。如控制开关、熔断器、继电器、控制电缆、继电保护装置、安全自动装置等。由二次设备相互连接，构成的对一次设备进行监测、控制、调节和保护的电气回路称为二次回路或二次接线系统。二、二次回路的重要性在发电厂或变电所中，一次设备是重要的，二次设备也是重要的。因为一次设备和二次设备构成一个整体，只有二者都处在良好的状态，才能保证电力生产的安全。二次回路的故障常会破坏或影响电力系统的正常运行。例如某变电站差动保护的二次回路接线错误，则当主变带的负荷较大或发生穿越性相间短路时，就会发生误跳闸；若线路保护接线出错，一旦系统发生故障，则可能会使断路器该跳闸的不跳，不该跳闸的却跳了闸，就会造成设备损坏、电力系统瓦解的大事故；（2003 年 8 月 14 日美加大停电：俄亥俄州某发电厂的工作人员未能及时处理电力线路故障，造成电厂停运，继而导致了美国八个州和加拿大东部大停电。这次历史上最大规模的停电波及美国的很多城市，纽约市在断电 29 个小时后才全部恢复电力供应，加拿大安大略省的部分城市也受到影响。停电影响了地铁、电梯以及机场的正常运营，在一些地方造成了交通拥堵，给大约 5000 万左右市民的工作和生活造成了极大不便。）；若测量回路有问题，就将影响计量，少收或多收用户的电费，同时也难已判定电能质量是否合格。因此二次回路虽非主体，但它在保证电力生产的安全，向用户提供合格的电能等方面起着极其重要的作用。三、常见的二次接线图种类发电厂及变电站的二次接线图数量很多，常见的二次接线图有三种形式，即为原理接线图、展开接线图、安装接线图。1.1 原理接线图原理接线图是用来表示二次接线各元件(仪表、继电器、信号装置、自动装置及控制开关等设备)的电气联系及工作原理的电气回路图。原理接线图在表示二次回路的工作原理时，主要有以下特点：(1) 二次接线和一次接线的相关部分画在一起，且电气元件以整体的形式表示(线圈与触点画在一起)，能表明各二次设备的构成、数量及电气连接情...
