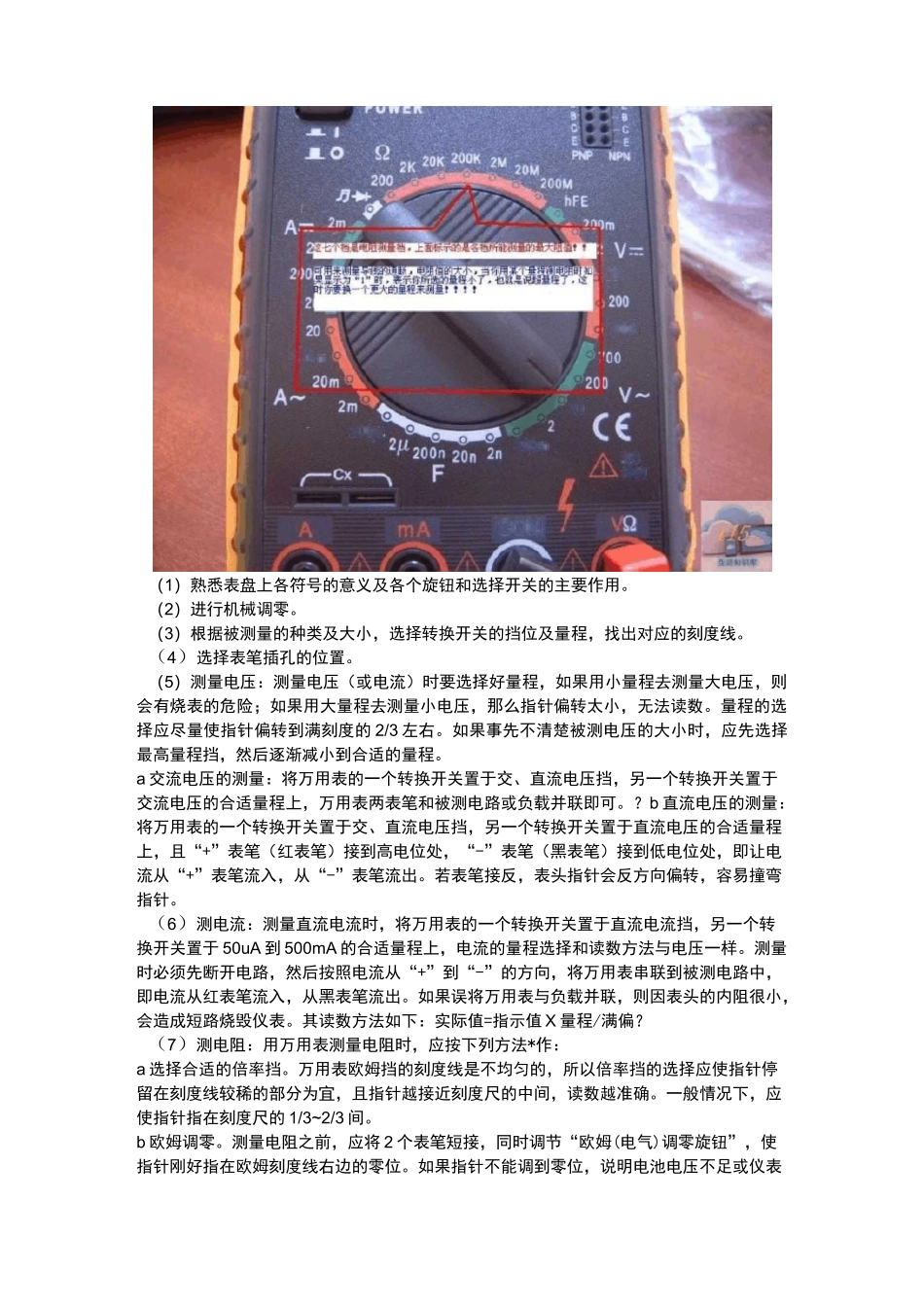

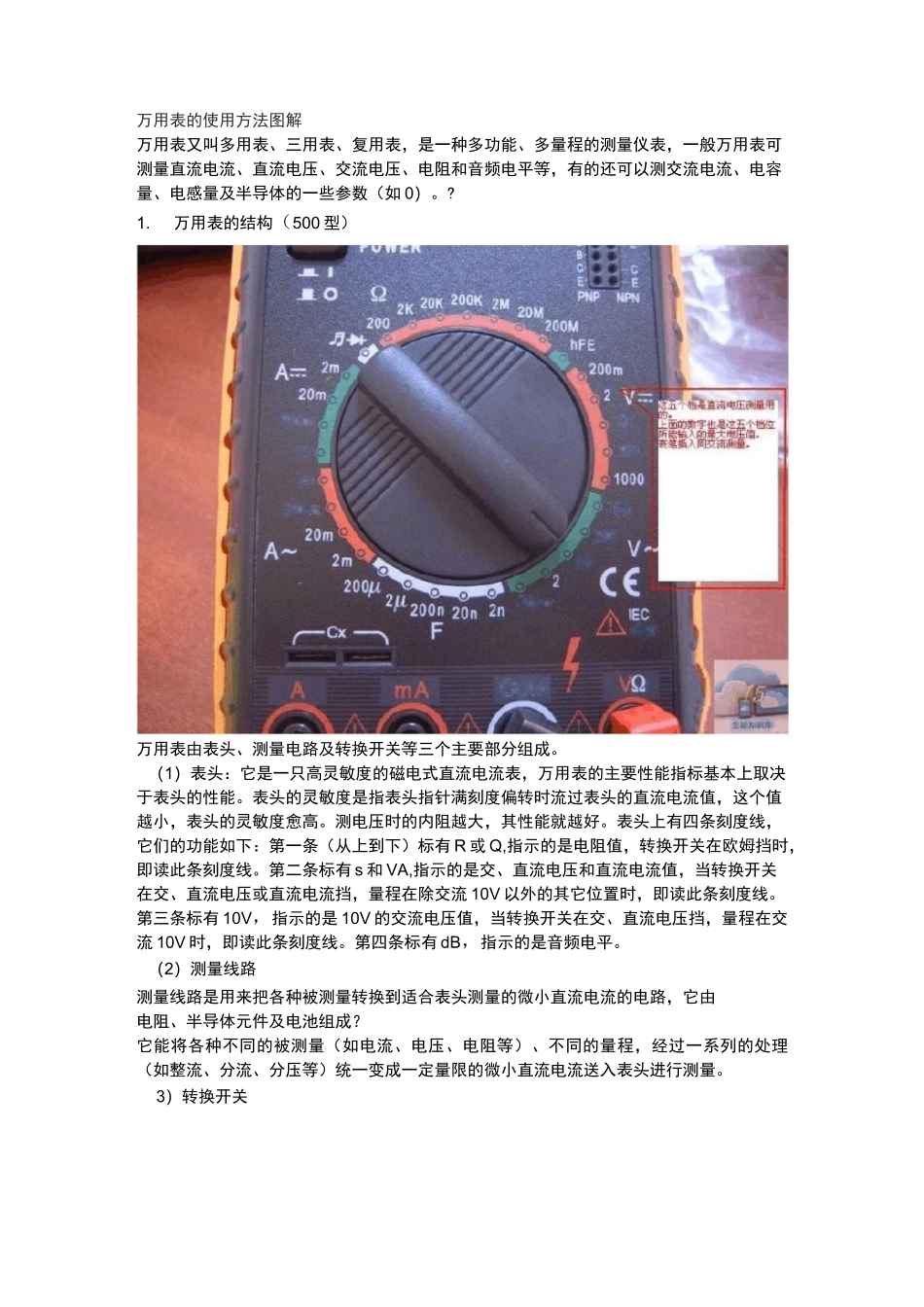

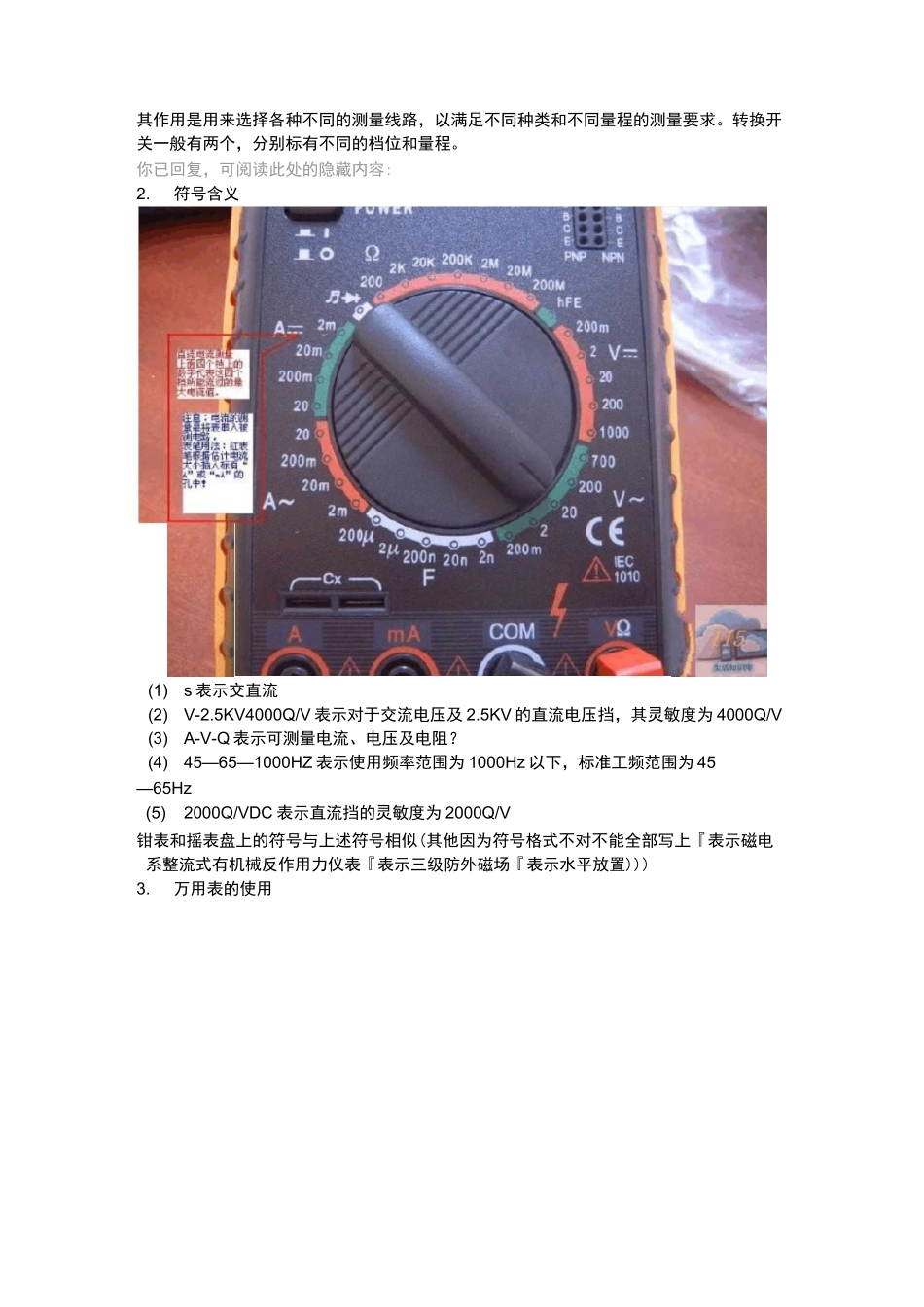

a200m220222007(1202200COM101万用表的使用方法图解万用表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数（如 0）。?1.万用表的结构（500 型）万用表由表头、测量电路及转换开关等三个主要部分组成。（1）表头：它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。测电压时的内阻越大，其性能就越好。表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有 R 或 Q,指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。第二条标有 s 和 VA,指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流 10V 以外的其它位置时，即读此条刻度线。第三条标有 10V，指示的是 10V 的交流电压值，当转换开关在交、直流电压挡，量程在交流 10V 时，即读此条刻度线。第四条标有 dB，指示的是音频电平。（2）测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成？它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。3）转换开关其作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求。转换开关一般有两个，分别标有不同的档位和量程。你已回复，可阅读此处的隐藏内容:2.符号含义(1)s 表示交直流(2)V-2.5KV4000Q/V 表示对于交流电压及 2.5KV 的直流电压挡，其灵敏度为 4000Q/V(3)A-V-Q 表示可测量电流、电压及电阻？(4)45—65—1000HZ 表示使用频率范围为 1000Hz 以下，标准工频范围为 45—65Hz(5)2000Q/VDC 表示直流挡的灵敏度为 2000Q/V钳表和摇表盘上的符号与上述符号相似(其他因为符号格式不对不能全部写上『表示磁电系整流式有机械反作用力仪表『表示三级防外磁场『表示水平放置)))3.万用表的使用21002200^200COIEC1010roo（1）熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。（2）进行机械调零。（3）根据被测量的种类及大小，选择转换开关的挡位及量程，找出对应的刻度线。（4）选择表笔插孔的位置。（5）测量电压：...
