盘扣式脚手架常用规格(含图文)

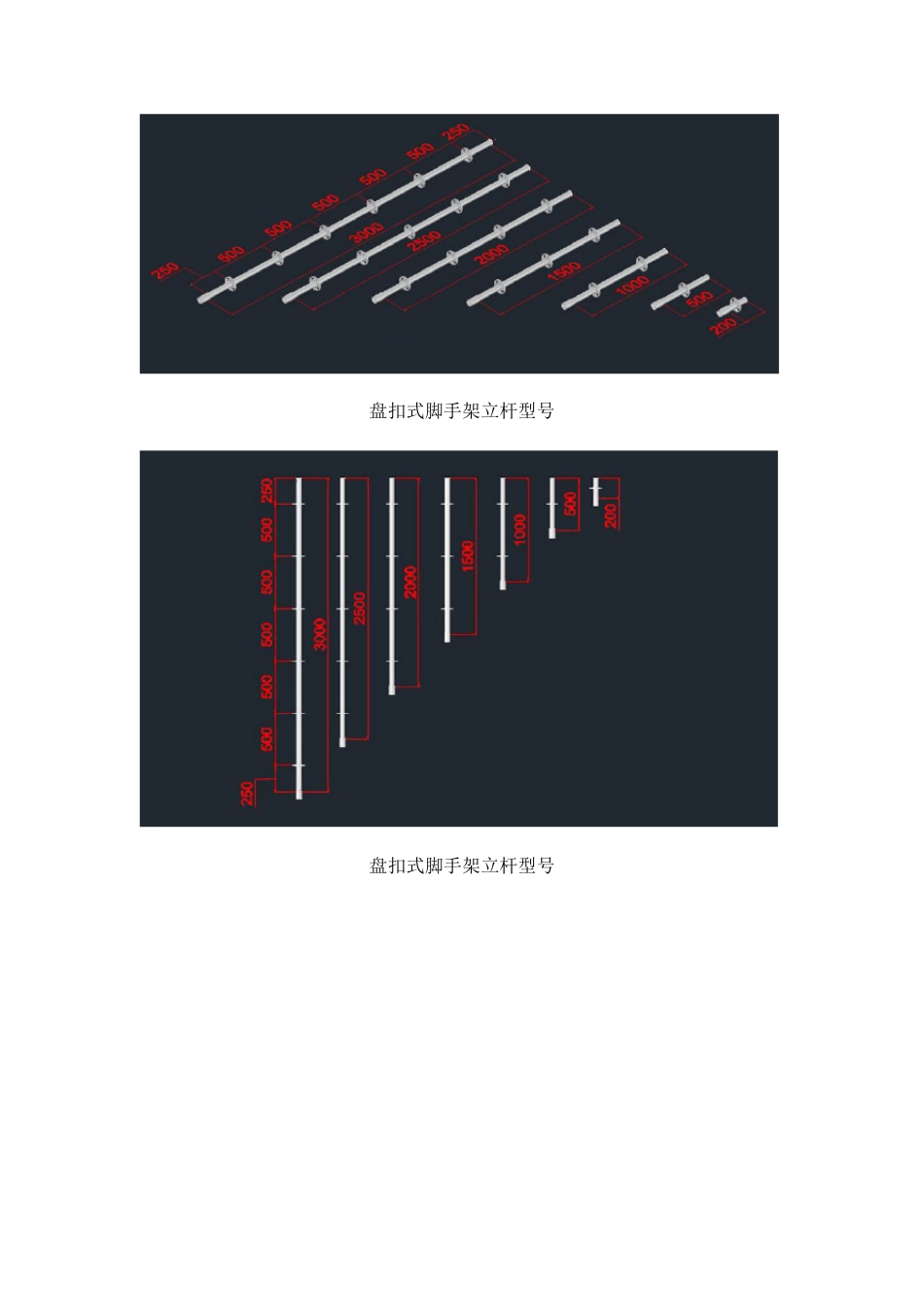

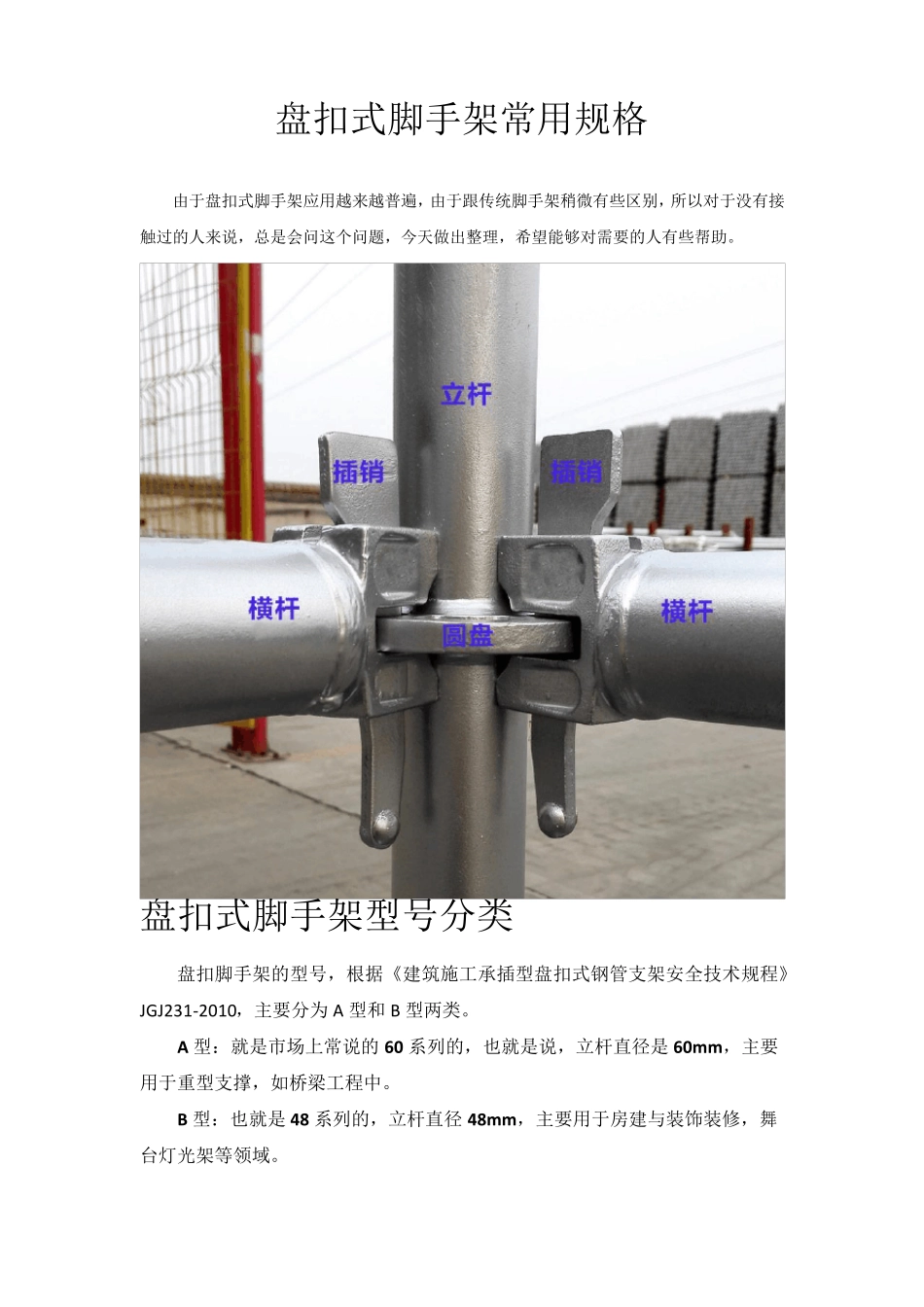

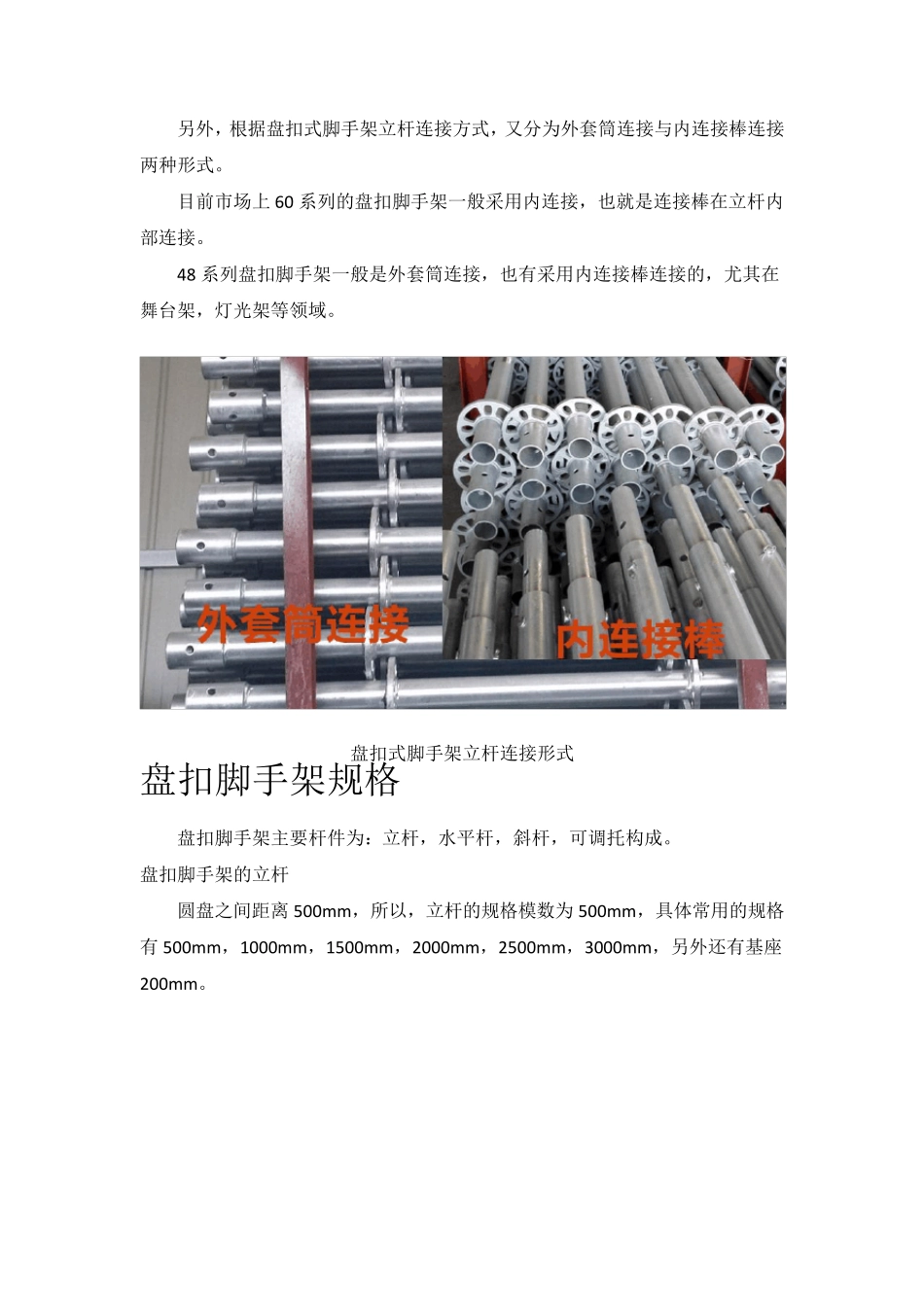

盘扣式脚手架常用规格 由于盘扣式脚手架应用越来越普遍，由于跟传统脚手架稍微有些区别，所以对于没有接触过的人来说，总是会问这个问题，今天做出整理，希望能够对需要的人有些帮助。 盘扣式脚手架型号分类 盘扣脚手架的型号，根据《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-2010，主要分为 A 型和 B 型两类。 A 型：就是市场上常说的60 系列的，也就是说，立杆直径是60m m ，主要用于重型支撑，如桥梁工程中。 B 型：也就是48 系列的，立杆直径 48m m ，主要用于房建与装饰装修，舞台灯光架等领域。 另外，根据盘扣式脚手架立杆连接方式，又分为外套筒连接与内连接棒连接两种形式。 目前市场上 60 系列的盘扣脚手架一般采用内连接，也就是连接棒在立杆内部连接。 48 系列盘扣脚手架一般是外套筒连接，也有采用内连接棒连接的，尤其在舞台架，灯光架等领域。 盘扣式脚手架立杆连接形式 盘扣脚手架规格 盘扣脚手架主要杆件为：立杆，水平杆，斜杆，可调托构成。 盘扣脚手架的立杆 圆盘之间距离 500m m ，所以，立杆的规格模数为500m m ，具体常用的规格有 500m m ，1000m m ，1500m m ，2000m m ，2500m m ，3000m m ，另外还有基座200m m 。 盘扣式脚手架立杆型号 盘扣式脚手架立杆型号 盘扣式脚手架立杆型号 盘扣脚手架的水平杆 型号规格模数为300m m 。 即 300m m ，600m m ，900m m ，1200m m ，1500m m ，1800m m ，2400m m ，3000m m 盘扣式脚手架水平杆型号 注意：水平杆的公称长度是立杆轴线间的距离，所以实际长度比公称的长度短一个立杆的直径。 根据工程性质不同，一般模板支撑脚手架，用量最大的是1.5m 水平杆，1.2m和1.8m 等，配合使用。 对于操作架来说，水平杆的长度一般选用1.8m 为主，1.5m，2.4m 等配合使用。 盘扣式脚手架水平杆 盘扣脚手架的竖向斜杆的规格 根据水平杆长度与步距(上下两层水平杆间距)来划分的，在工程实践中，一般模板支撑架的水平杆步距都是1.5m，所以，模板支撑的竖向斜杆规格一般都是1.5m 的高度。 如用在 900mm 的水平杆上的竖向斜杆就是900mmX1500mm，用在 1200mm水平杆上的竖向斜杆规格就是1200mmX1500mm.以此类推…… 盘扣式脚手架竖向斜杆型号 若是操作架或是灯光架等等，承载力特别低的工程中，步距可以采用2m。相对应的竖向斜杆就采用2m 的高度，不过搭设过程由于人体身高原因，可能不如 1...
