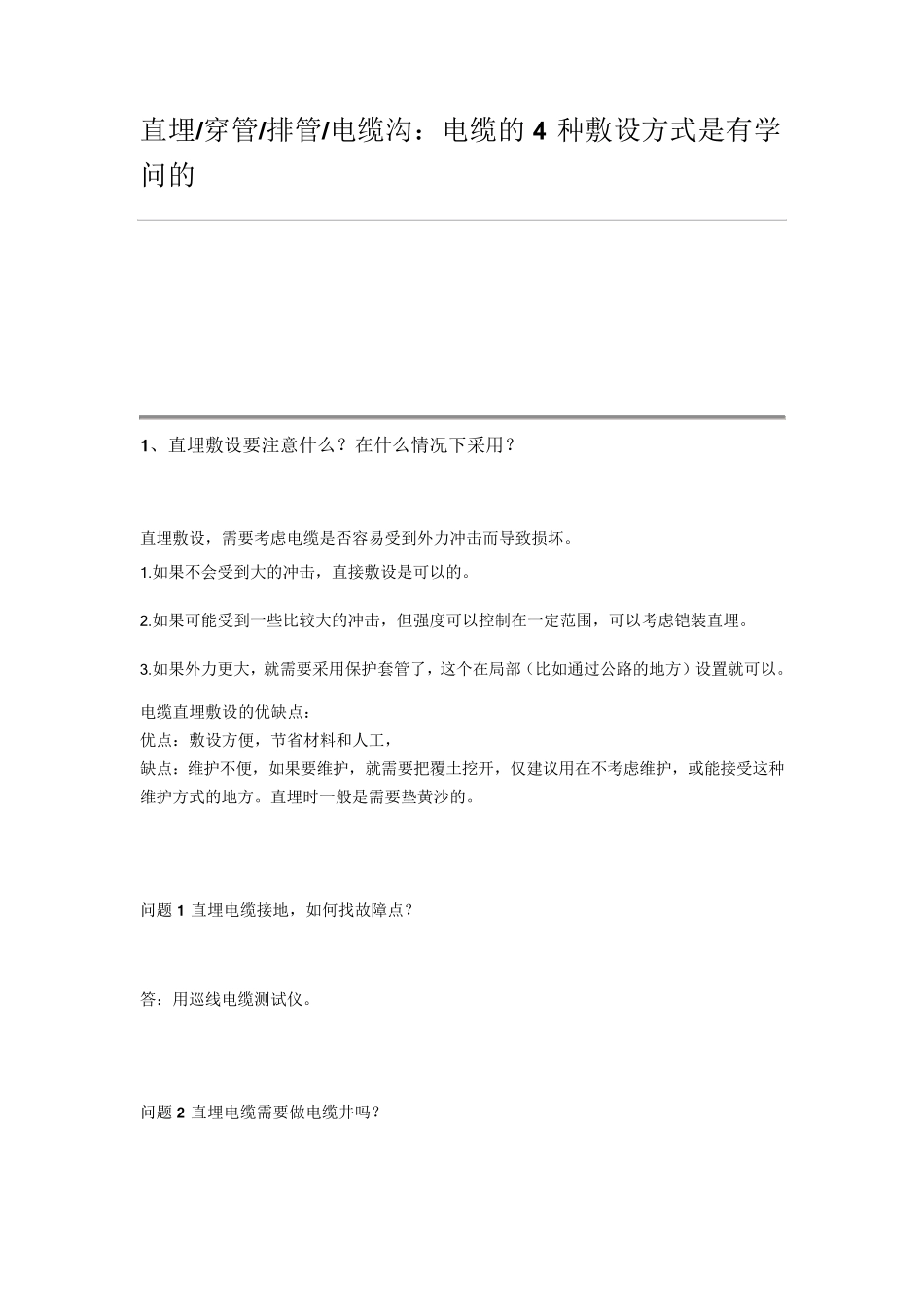

直埋/穿管/排管/电缆沟：电缆的4 种敷设方式是有学问的 1 、直埋敷设要注意什么？在什么情况下采用？ 直埋敷设，需要考虑电缆是否容易受到外力冲击而导致损坏。 1 .如果不会受到大的冲击，直接敷设是可以的。 2 .如果可能受到一些比较大的冲击，但强度可以控制在一定范围，可以考虑铠装直埋。 3 .如果外力更大，就需要采用保护套管了，这个在局部（比如通过公路的地方）设置就可以。 电缆直埋敷设的优缺点： 优点：敷设方便，节省材料和人工， 缺点：维护不便，如果要维护，就需要把覆土挖开，仅建议用在不考虑维护，或能接受这种维护方式的地方。直埋时一般是需要垫黄沙的。 问题 1 直埋电缆接地，如何找故障点？ 答：用巡线电缆测试仪。 问题 2 直埋电缆需要做电缆井吗？ 问题补充：厂区内电缆敷设，采用铠装电缆直埋，过路处及入车间配电室处是否需要加电缆井？市政10KV 电缆进入厂区处是否需要加电缆井？ 答：电缆在6 根及以下可不设电缆井，电缆较多设井，便于更换、增添电缆。市政10KV 电缆进入厂区处不必设电缆井，从终端杆引下直埋至高压配电柜即可。 问题3 工地临时电缆如何敷设？ 问题补充：单位新建厂房，施工变压器及高压线路距离施工中心较远，由于是钢结构厂房，不能采取架空线路，以免和钢结构安装产生冲突，只能采用低压电缆从变压器引至施工现场的一级配电箱，再分配给现场各施工单位的二级配电箱，请问该段低压电缆该如何敷设？是直埋还是直接放在地面上？ 答：严禁直接贴地面敷设。此低压电缆采用直埋敷设。 2、穿管要注意什么？在什么情况下采用？ 电缆穿管敷设，相比于直埋来说，更便于后期维护和增加线路。穿管敷设的电缆，可以考虑一些备用管，为日后线路维护和增容等做准备。 1. 穿管敷设时，在线路转弯角度较大、或者直线段距离较长的时候都需要考虑设置电缆井。 2. 电缆数量较少，线径较小的情况下，可以采用电缆手井； 3. 电缆较多，线径较大的情况下，需要考虑设置电缆人井。电缆井可以按照图集做法去做。除了图集做法，很多小的过路井也可以直接砖砌或混凝土浇筑，此时要考虑底部设置渗水孔。 4. 穿管的管材现在比较多的有铸铁管、钢管、聚乙烯管、尼龙管、碳素管等，可以根据需要选用。单芯电缆穿金属管时要注意涡流的影响。 3、 排管要注意什么？在什么情况下采用？ 排管敷设主要用于线路较多，路由比较集中的区域，相对来说，放管比较方便，且更节省材料。 问题 1 ...
