直放站结构原理

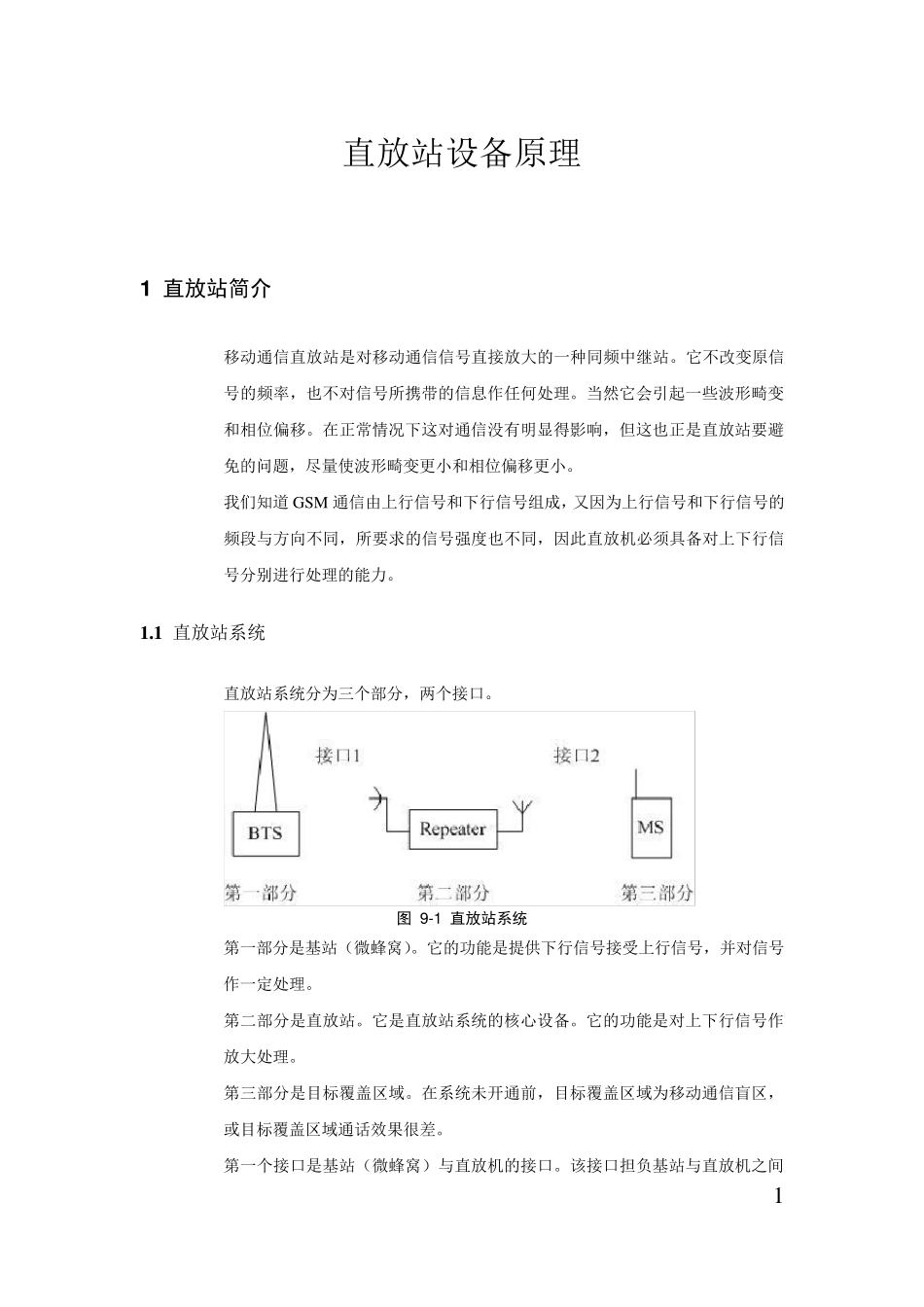

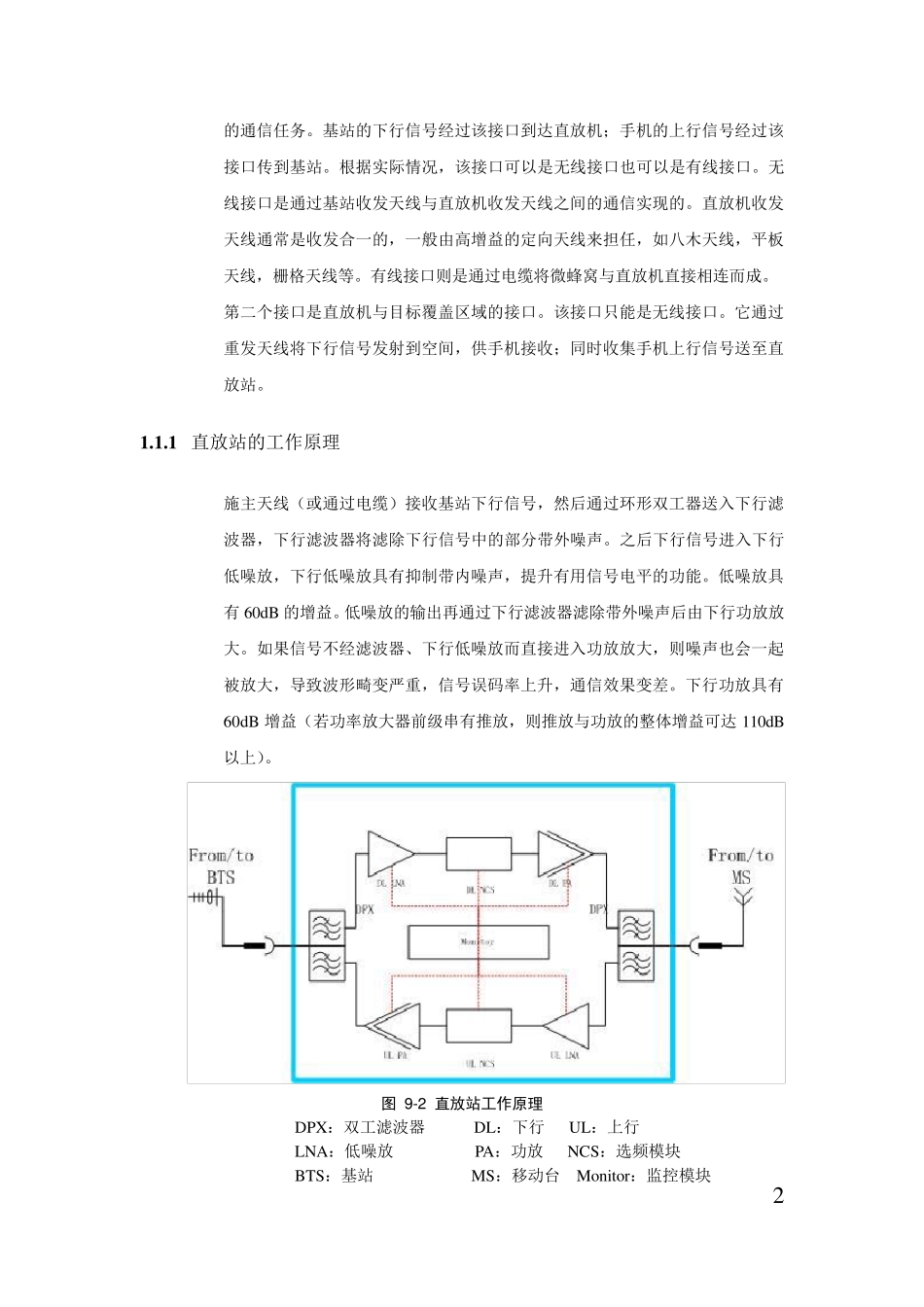

1 直放站设备原理 1 直放站简介 移动通信直放站是对移动通信信号直接放大的一种同频中继站。它不改变原信号的频率，也不对信号所携带的信息作任何处理。当然它会引起一些波形畸变和相位偏移。在正常情况下这对通信没有明显得影响，但这也正是直放站要避免的问题，尽量使波形畸变更小和相位偏移更小。 我们知道 GSM 通信由上行信号和下行信号组成，又因为上行信号和下行信号的频段与方向不同，所要求的信号强度也不同，因此直放机必须具备对上下行信号分别进行处理的能力。 1 .1 直放站系统 直放站系统分为三个部分，两个接口。 图 9 -1 直放站系统 第一部分是基站（微蜂窝）。它的功能是提供下行信号接受上行信号，并对信号作一定处理。 第二部分是直放站。它是直放站系统的核心设备。它的功能是对上下行信号作放大处理。 第三部分是目标覆盖区域。在系统未开通前，目标覆盖区域为移动通信盲区，或目标覆盖区域通话效果很差。 第一个接口是基站（微蜂窝）与直放机的接口。该接口担负基站与直放机之间 2 的通信任务。基站的下行信号经过该接口到达直放机；手机的上行信号经过该接口传到基站。根据实际情况，该接口可以是无线接口也可以是有线接口。无线接口是通过基站收发天线与直放机收发天线之间的通信实现的。直放机收发天线通常是收发合一的，一般由高增益的定向天线来担任，如八木天线，平板天线，栅格天线等。有线接口则是通过电缆将微蜂窝与直放机直接相连而成。 第二个接口是直放机与目标覆盖区域的接口。该接口只能是无线接口。它通过重发天线将下行信号发射到空间，供手机接收；同时收集手机上行信号送至直放站。 1 .1 .1 直放站的工作原理 施主天线（或通过电缆）接收基站下行信号，然后通过环形双工器送入下行滤波器，下行滤波器将滤除下行信号中的部分带外噪声。之后下行信号进入下行低噪放，下行低噪放具有抑制带内噪声，提升有用信号电平的功能。低噪放具有 60dB 的增益。低噪放的输出再通过下行滤波器滤除带外噪声后由下行功放放大。如果信号不经滤波器、下行低噪放而直接进入功放放大，则噪声也会一起被放大，导致波形畸变严重，信号误码率上升，通信效果变差。下行功放具有60dB 增益（若功率放大器前级串有推放，则推放与功放的整体增益可达 110dB以上）。 图 9 -2 直放站工作原理 DPX：双工滤波器 DL：下行 UL：上行 LNA：低噪放 PA：功放 NCS：选频模块 BTS：基站 MS：移动台 Moni...
