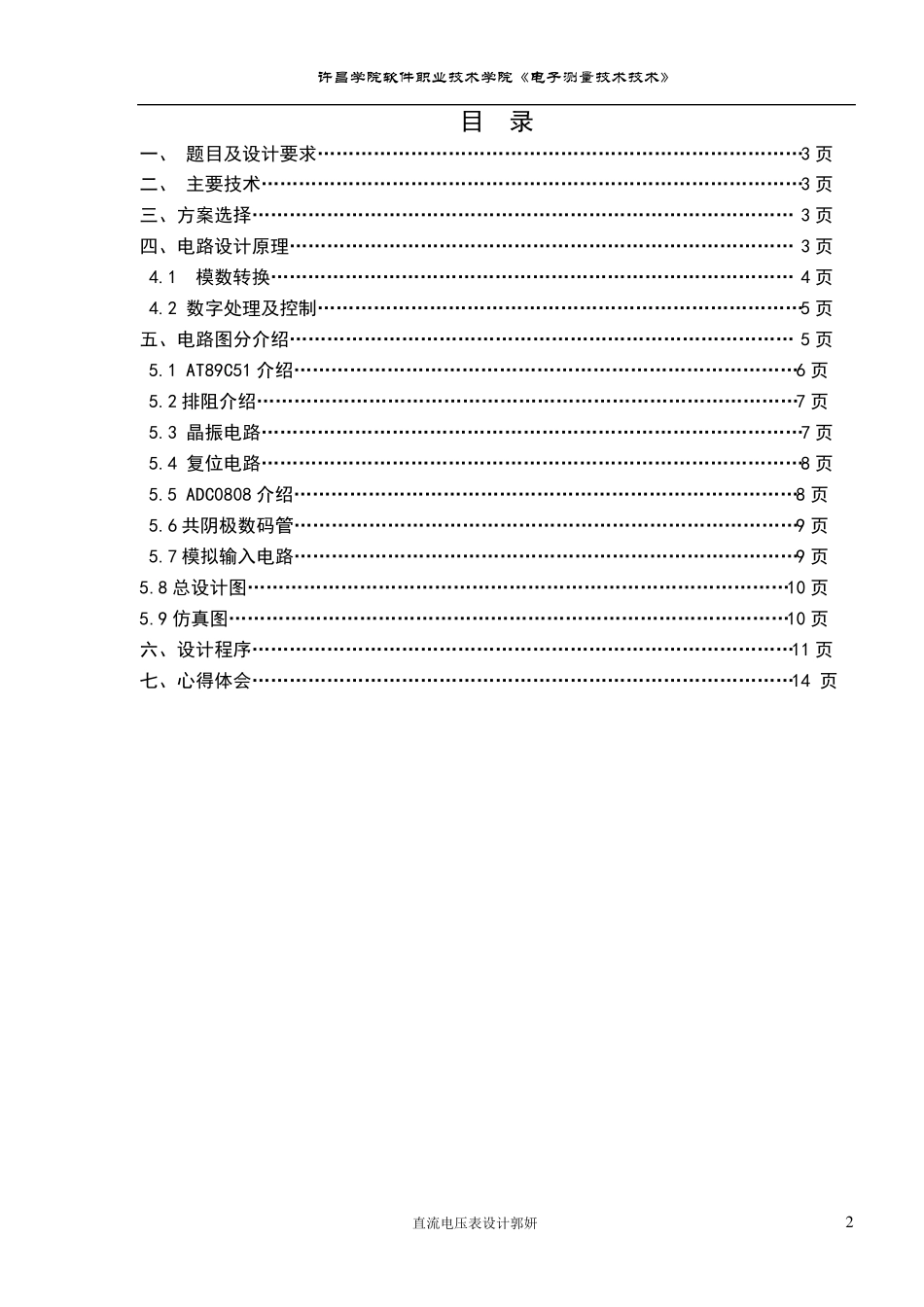

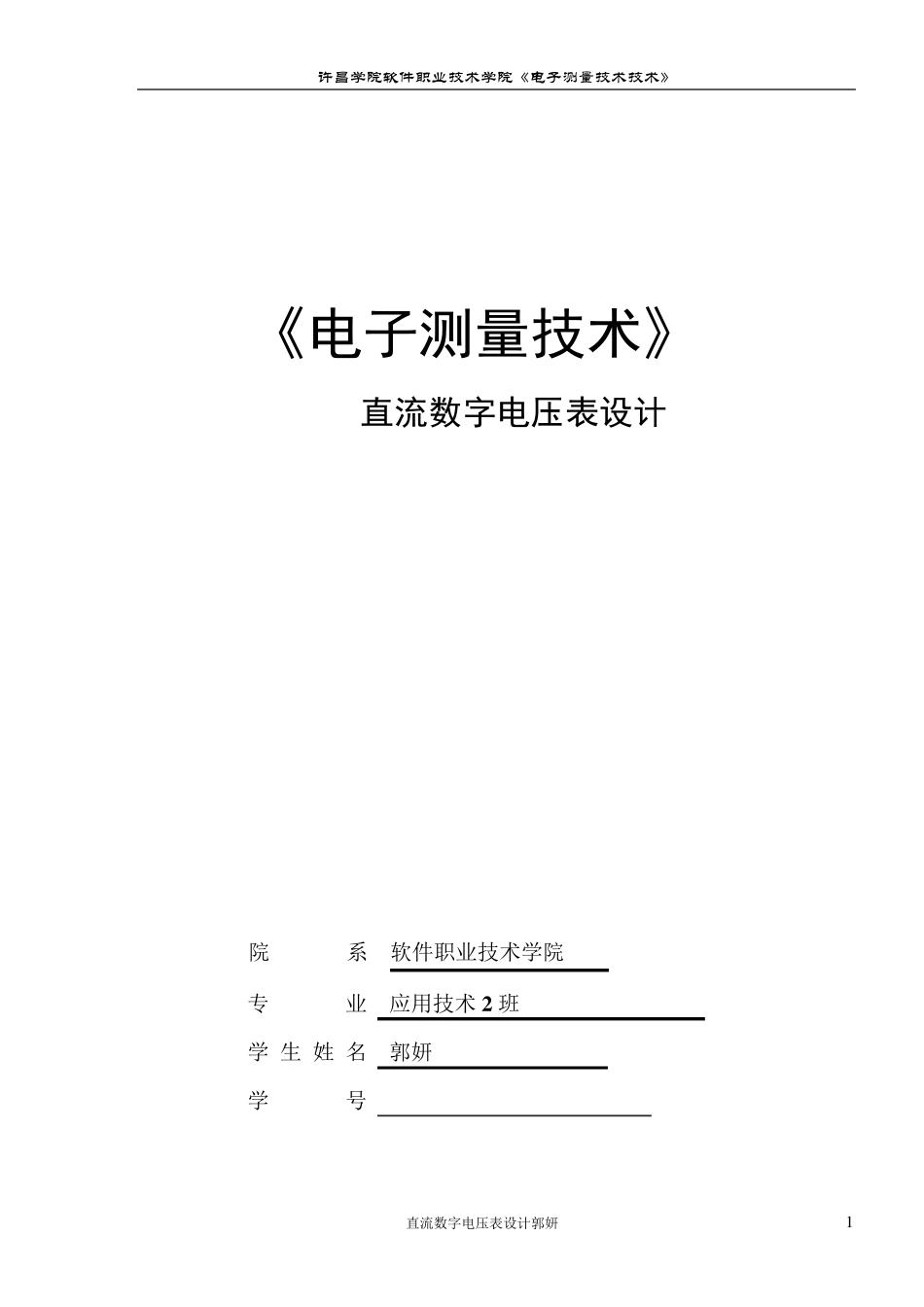

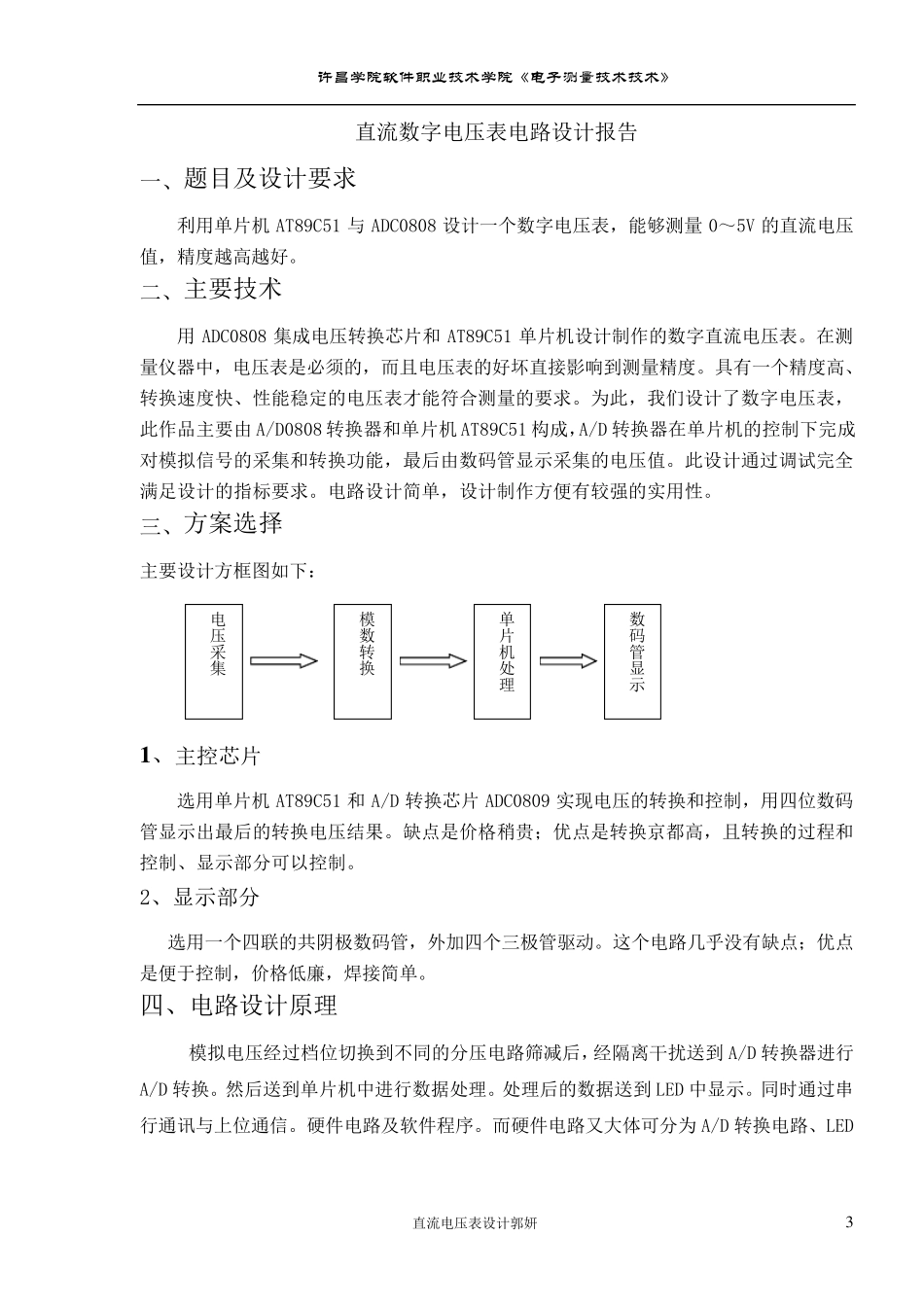

许 昌 学 院 软 件 职 业 技 术 学 院 《 电 子 测 量 技 术 技 术 》 直流数字电压表设计郭妍 1 《电子测量技术》 直流数字电压表设计 院 系 软件职业技术学院 专 业 应用技术2 班 学 生 姓 名 郭妍 学 号 ********** 许 昌 学 院 软 件 职 业 技 术 学 院 《 电 子 测 量 技 术 技 术 》 直流电压表设计郭妍 2 目 录 一、 题目及设计要求……………………………………………………………………3 页 二、 主要技术……………………………………………………………………………3 页 三、方案选择…………………………………………………………………………… 3 页 四、电路设计原理……………………………………………………………………… 3 页 4.1 模数转换………………………………………………………………………… 4 页 4.2 数字处理及控制……………………………………………………………………5 页 五、电路图分介绍……………………………………………………………………… 5 页 5.1 AT89C51 介绍………………………………………………………………………6 页 5.2 排阻介绍……………………………………………………………………………7 页 5.3 晶振电路……………………………………………………………………………7 页 5.4 复位电路……………………………………………………………………………8 页 5.5 ADC0808 介绍………………………………………………………………………8 页 5.6 共阴极数码管………………………………………………………………………9 页 5.7 模拟输入电路………………………………………………………………………9 页 5.8 总设计图……………………………………………………………………………10 页 5.9 仿真图………………………………………………………………………………10 页 六、设计程序……………………………………………………………………………11 页 七、心得体会……………………………………………………………………………14 页 许 昌 学 院 软 件 职 业 技 术 学 院 《 电 子 测 量 技 术 技 术 》 直流电压表设计郭妍 3 直流数字电压表电路设计报告 一、题目及设计要求 利用单片机 AT89C51 与 ADC0808 设计一个数字电压表，能够测量...
